Öffnen/Schließen

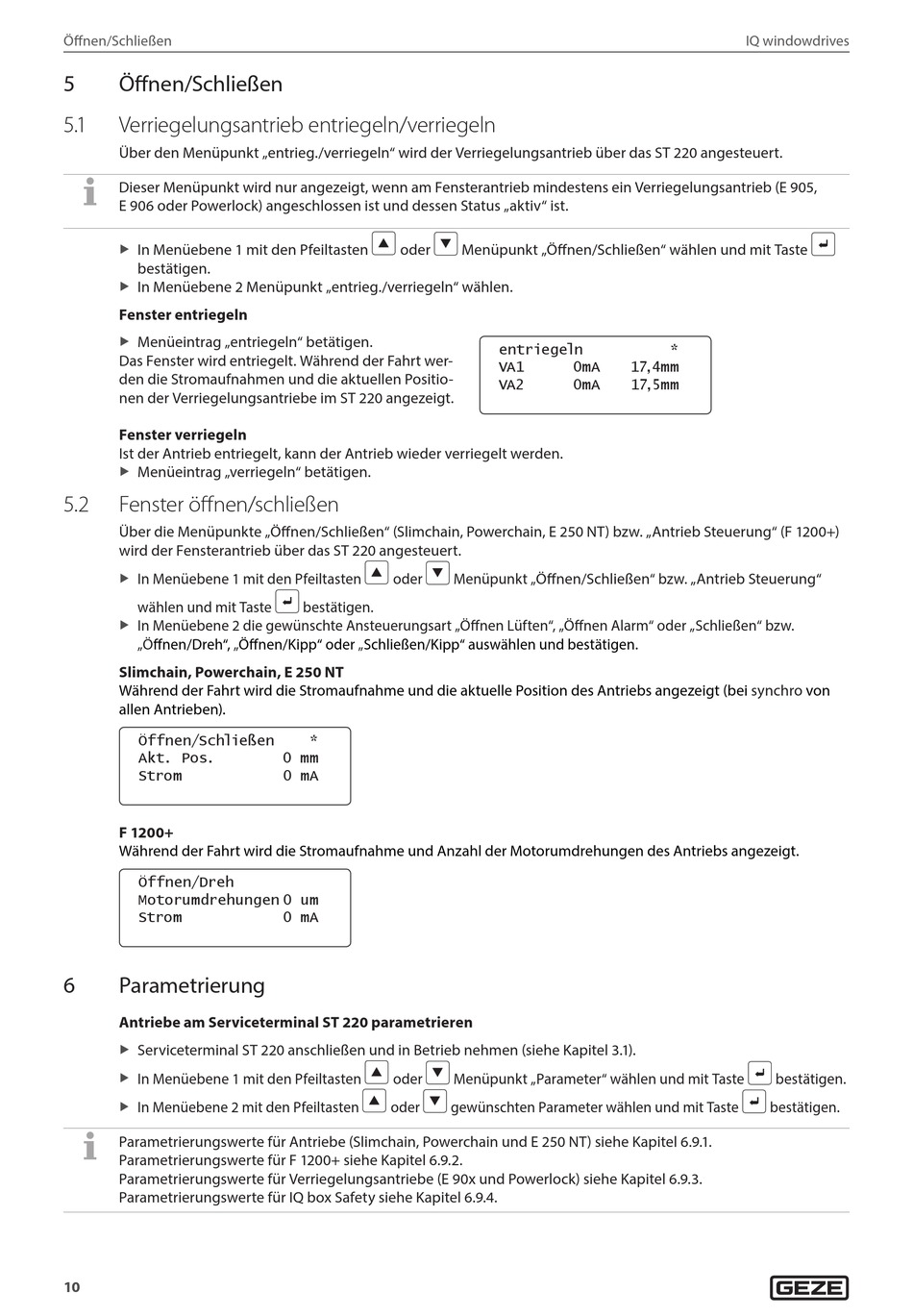

5 Öffnen/Schließen
5. 1

Verriegelungsantrieb entriegeln/verriegeln

Über den Menüpunkt „entrieg./verriegeln" wird der Verriegelungsantrieb über das ST 220 angesteuert.
Dieser Menüpunkt wird nur angezeigt, wenn am Fensterantrieb mindestens ein Verriegelungsantrieb (E 905,
E 906 oder Powerlock) angeschlossen ist und dessen Status „aktiv" ist.
In Menüebene 1 mit den Pfeiltasten
X
bestätigen.
In Menüebene 2 Menüpunkt „entrieg./verriegeln" wählen.
X
Fenster entriegeln
Menüeintrag „entriegeln" betätigen.
X
Das Fenster wird entriegelt. Während der Fahrt wer-
den die Stromaufnahmen und die aktuellen Positio-
nen der Verriegelungsantriebe im ST 220 angezeigt.
Fenster verriegeln
Ist der Antrieb entriegelt, kann der Antrieb wieder verriegelt werden.
Menüeintrag „verriegeln" betätigen.
X
5.2 Fenster öffnen/schließen
Über die Menüpunkte „Öffnen/Schließen" (Slimchain, Powerchain, E 250 NT) bzw. „Antrieb Steuerung" (F 1200+)
wird der Fensterantrieb über das ST 220 angesteuert.
In Menüebene 1 mit den Pfeiltasten
X
wählen und mit Taste
In Menüebene 2 die gewünschte Ansteuerungsart „Öffnen Lüften", „Öffnen Alarm" oder „Schließen" bzw.
X
„Öffnen/Dreh", „Öffnen/Kipp" oder „Schließen/Kipp" auswählen und bestätigen.
Slimchain, Powerchain, E 250 NT
Während der Fahrt wird die Stromaufnahme und die aktuelle Position des Antriebs angezeigt (bei
allen Antrieben).
Öffnen/Schließen
Akt. Pos.
Strom
F 1200+
Während der Fahrt wird die Stromaufnahme und Anzahl der Motorumdrehungen des Antriebs angezeigt.
Öffnen/Dreh
Motorumdrehungen 0 um
Strom
6

Parametrierung

Antriebe am Serviceterminal ST 220 parametrieren
Serviceterminal ST 220 anschließen und in Betrieb nehmen (siehe Kapitel 3.1).
X
In Menüebene 1 mit den Pfeiltasten
X
In Menüebene 2 mit den Pfeiltasten
X
Parametrierungswerte für Antriebe (Slimchain, Powerchain und E 250 NT) siehe Kapitel 6.9.1.
Parametrierungswerte für F 1200+ siehe Kapitel 6.9.2.
Parametrierungswerte für Verriegelungsantriebe (E 90x und Powerlock) siehe Kapitel 6.9.3.
Parametrierungswerte für IQ box Safety siehe Kapitel 6.9.4.
10
oder
oder Menüpunkt „Öffnen/Schließen" bzw. „Antrieb Steuerung"
bestätigen.
*
0 mm
0 mA
0 mA
oder Menüpunkt „Parameter" wählen und mit Taste
oder gewünschten Parameter wählen und mit Taste
Menüpunkt „Öffnen/Schließen" wählen und mit Taste
entriegeln
VA1 0mA 17 ,4mm
VA2 0mA 17 ,5mm
IQ windowdrives
*
synchro von
bestätigen.
bestätigen.
