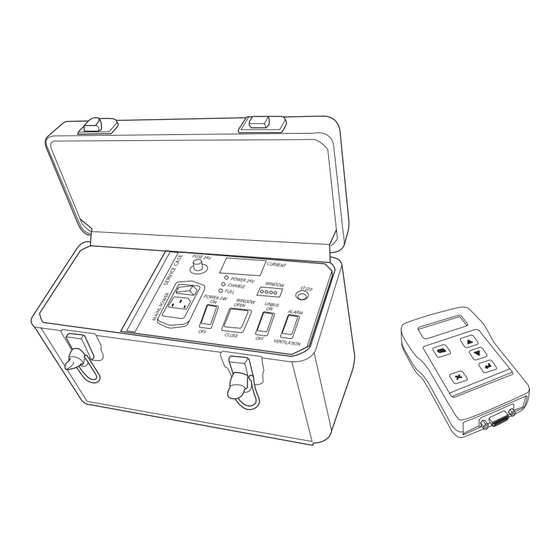

IQ windowdrive
IQ box Safety
Parametrierung mit
Serviceterminal ST 220 und
Inbetriebnahme-Koffer
Setting parameters with
service terminal ST 220 and
service case
153523-03
DE Benutzerhandbuch
EN User manual

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GEZE IQ windowdrive

Inhaltszusammenfassung für GEZE IQ windowdrive

  • Seite 1 IQ windowdrive DE Benutzerhandbuch EN User manual IQ box Safety Parametrierung mit Serviceterminal ST 220 und Inbetriebnahme-Koffer Setting parameters with service terminal ST 220 and service case 153523-03...

  • Seite 2: Inhaltsverzeichnis

    Beschreibung ................................4 Bedienung ..................................5 Serviceterminal ST 220 anschließen und in Betrieb nehmen ......................5 Menüaufbau ................................6 IQ windowdrive - Slimchain, Powerchain, E 250 NT ..........................6 IQ windowdrive - F 1200+ .....................................8 IQ box Safety ........................................9 Öffnen/Schließen..............................10 Verriegelungsantrieb entriegeln/verriegeln ............................10 Fenster öffnen/schließen ....................................

  • Seite 3: Symbole Und Darstellungsmittel

    GEZE autorisiert sind. à Für sicherheitstechnische Prüfungen sind die länderspezifischen Gesetze und Vorschriften zu beachten. à Eigenmächtige Änderungen am Serviceterminal ST 220 schließen jede Haftung von GEZE für resultierende Schäden aus. à Bei Kombination mit Fremdfabrikaten übernimmt GEZE keine Gewährleistung.

  • Seite 4: Beschreibung

    Beschreibung IQ windowdrives Beschreibung Pos. Nr. Taste Funktion Beschreibung – Taste hier ohne Funktion Display Beleuchtet, mit Klartextanzeige Taste auf à Im Menü nach oben à Wert erhöhen à Aufwärts scrollen, wenn Taste länger als 2 Sek. betätigt wird Taste ab à...

  • Seite 5: Bedienung

    WINDOW POWER 24V ST220 CHARGE FULL WINDOW LINBUS POWER 24V OPEN ALARM GEZE CLOSE VENTILATION Inbetriebnahme-Koffer (ID 142586) Ampere-Meter (für Anzeige der Stromaufnahme des MAIN POWER (Netzanschluss, Netzsicherung, Netz- Antriebs/Fensters) schalter) Netzanschlusskabel Schalter POWER 24V DC ON/OFF Verbindungskabel Antrieb – Inbetriebnahme-Koffer...

  • Seite 6: Menüaufbau

    FSE102 erscheint der Startbildschirm: Status: Geschlossen i81 i82 i81 i82 i80 Um in das Menü zu gelangen, Taste drücken. 4. 1 IQ windowdrive - Slimchain, Powerchain, E 250 NT Menüebene 1 Menüebene 2 Menüebene 3 Menüebene 4 Öffnen/Schließen Öffnen Lüften Starten/Stoppen Öffnen Alarm...
  • Seite 7 IQ windowdrives Menüaufbau Menüebene 1 Menüebene 2 Menüebene 3 Menüebene 4 Diagnose Konfiguration Konfigurierbare Antriebe werden angezeigt Information Eingänge Aktuelle Werte à Signale (V) à Versorgung (V) Aktuelle Zustände à Signal (high/low) à 24 A (high/low) à 24 B (high/low) à...

  • Seite 8: Iq Windowdrive - F 1200

    Menüaufbau IQ windowdrives IQ windowdrive - F 1200+ Menüebene 1 Menüebene 2 Menüebene 3 Menüebene 4 Antrieb Steuerung Öffnen/Kipp Starten/Stoppen Schließen/Kipp Starten/Stoppen Öffnen/Dreh Starten/Stoppen Schließen/Dreh Starten/Stoppen Parameter Geschwindigkeit Geschw. Öffnen siehe Kapitel 6.1 Schließen Dreh Automatik Hub Kipp Lüften siehe Kapitel 6.2...

  • Seite 9: Iq Box Safety

    IQ windowdrives Menüaufbau Menüebene 1 Menüebene 2 Menüebene 3 Menüebene 4 Werkseinstellung Sicher? Ja Sicher? Nein Kalibrierung Antrieb Sicher? Ja Sicher? Nein Licht Sensor Sicher? Ja Sicher? Nein Sprache deutsch englisch IQ box Safety Wechsel in IQ box siehe Kapitel 4.2 Safety Menü...

  • Seite 10: Öffnen/Schließen

    Öffnen/Schließen IQ windowdrives Öffnen/Schließen 5. 1 Verriegelungsantrieb entriegeln/verriegeln Über den Menüpunkt „entrieg./verriegeln“ wird der Verriegelungsantrieb über das ST 220 angesteuert. Dieser Menüpunkt wird nur angezeigt, wenn am Fensterantrieb mindestens ein Verriegelungsantrieb (E 905, E 906 oder Powerlock) angeschlossen ist und dessen Status „aktiv“ ist. In Menüebene 1 mit den Pfeiltasten oder Menüpunkt „Öffnen/Schließen“...

  • Seite 11: Geschwindigkeit Lüften-Öffnen/Alarm-Öffnen/Dreh-Öffnen/Automatik-Öffnen/Schließen

    Schließen und Reversieren. Mögliche Schäden am Fenster! Hohe Beschleunigungswerte führen zu hohen Anlaufströmen. Einstellungen nur nach Rücksprache mit GEZE vornehmen. Kraft Schließlage Dieser Parameter beschreibt die Schließkraft beim Finden der Schließlage. Die Lernfahrt erfolgt immer mit der max. Kraft. Auch die Kraft zum Erreichen der Lastabschaltung bleibt davon unbeeinflusst.

  • Seite 12: Stopp-Bedingung

    Parametrierung IQ windowdrives à Totmann; In der Betriebsart Totmann fährt das Fenster so lange auf oder zu, wie der entsprechende Taster gedrückt wird. Die Einstellung der Betriebsarten Taster erfolgt wie unter 6.6 beschrieben. Stopp-Bedingung à Tasterschnittstelle (IQ gear) ist angeschlossen. Unter Punkt „Stopp-Bedingung“...

  • Seite 13: Parameter F 1200

    IQ windowdrives Parametrierung 6.7.3 VA-Parameter Kraft Analog zum Parameter Hub kann die Kraft im Bereich von MIN – MAX eingestellt werden. Der einstellbare Bereich bezieht sich prozentual auf die maximale Kraft des Verriegelungsantriebs. 6.7.4 VA-Parameter Geschwindigkeit Der Parameter Geschwindigkeit beschreibt die Geschwindigkeit, mit der der Verriegelungsantrieb verrie- gelt bzw.

  • Seite 14: 6. 1 0 Parameter Und Einstellbereiche

    Parametrierung IQ windowdrives 6. 1 0 Parameter und Einstellbereiche 6. 1 0. 1 Antriebe Parameter Parameterwerte der Antriebe Menüebene 2 Menüebene 3 Slimchain Powerchain E 250 NT F 1200+ Min. Lüften default Spindellänge [mm] Max. Alarmhubwert Min. Lüftungshubwert Alarm default Kettenlänge Spindellänge [mm]...
  • Seite 15 IQ windowdrives Parametrierung Parameter Parameterwerte der Antriebe Menüebene 2 Menüebene 3 Slimchain Powerchain E 250 NT F 1200+ Ströme Max. Strom oeffnen Min. [mA] default 2500 Max. 2500 Max. Strom Min. schließen default 2500 [mA] Max. 2500 Strom Kalibrierung Min. [mA] default Max.

  • Seite 16: Diagnose - Nachrichten

    Diagnose - Nachrichten IQ windowdrives 6. 1 0.3 IQ box Safety Parameter Parameterwerte Menüebene 2 Menüebene 3 Menüebene 4 Sensor Typ Typ Kanal 1 default Nicht taktil Taktil Typ Kanal 2 default Taktil Nicht taktil default Nicht taktil Typ Kanal 3 Taktil default Taktil...
  • Seite 17 Operation ................................20 Connecting the service terminal ST 220 and putting it into operation ..................20 Menu structure ..............................21 IQ windowdrive - Slimchain, Powerchain, E 250 NT ......................... 21 IQ windowdrive - F 1200+ ..................................23 IQ box Safety ........................................24 Open/close ................................

  • Seite 18: Symbols And Illustrations

    GEZE. à The country-specific laws and regulations are to be observed during safety-related tests. à GEZE shall not be liable for injuries or damage resulting from unauthorised modification to the service termi- nal ST 220. à GEZE provides no warranty in the event of combinations with third-party products.

  • Seite 19: Description

    IQ windowdrives Description Description Pos. no. Function Description – Button here has no function Display Illuminated, with plain text messages Up key à Scroll upwards in the menu à Increase value à Scroll upwards, if key is pressed longer than 2 s Down key à...

  • Seite 20: Operation

    POWER 24V ST220 CHARGE FULL POWER 24V WINDOW LINBUS OPEN ALARM GEZE CLOSE VENTILATION Service case (ID 142586) Ammeter (for display of the current consumption of MAINS POWER (mains connection, mains fuse, mains the drive/window) switch) Mains connection cable POWER 24V DC ON/OFF switch Drive connection cable –...

  • Seite 21: Menu Structure

    Status: Closed i81 i82 i81 i82 i80 Press the key to access the menu. 4. 1 IQ windowdrive - Slimchain, Powerchain, E 250 NT Menu level 1 Menu level 2 Menu level 3 Menu level 4 Open for ventilation...
  • Seite 22 Menu structure IQ windowdrives Menu level 1 Menu level 2 Menu level 3 Menu level 4 Diagnosis Configuration Drives which can be configured are displayed Information Inputs Current values à Signals (V) à Supply (V) Current states à Signal (high/low) à...

  • Seite 23: Iq Windowdrive - F 1200

    IQ windowdrives Menu structure IQ windowdrive - F 1200+ Menu level 1 Menu level 2 Menu level 3 Menu level 4 Drive Control Open/Close Tilt Start/Stop Open/Close Tilt Start/Stop Open/Close Turn Start/Stop Open/Close Turn Start/Stop Parameters Speed Speed Opening Tilt see chapter 6.1...

  • Seite 24: Iq Box Safety

    Menu structure IQ windowdrives Menu level 1 Menu level 2 Menu level 3 Menu level 4 Factory Settings Sure? Yes Sure? No Calibration Drive Sure? Yes Sure? No Light Sensor Sure? Yes Sure? No Language German English IQ box Safety Change to IQ box see chapter 4.2 Safety Menü...

  • Seite 25: Open/Close

    IQ windowdrives Open/close Open/close 5. 1 Lock/unlock locking drive The locking drive is controlled through the ST 220 using the menu item “lock/unlock”. This menu item is only displayed if at least one locking drive (E 905, E906 or Powerlock) is connected to the win- dow drive, and if its status is “active”.

  • Seite 26: Speed Ventilation Opening/Alarm Opening/Turn Opening/Automatic Opening/Closing

    à The "ventilation expedite", “close exp” parameters describes the expediting ramp during closing and reversing. Possible damage to the window! High expediting values lead to high start-up current. Only change the settings following consultation with GEZE. Closing position force This parameter describes the closing force during finding of the closing position.

  • Seite 27: Stop Condition

    IQ windowdrives Setting parameters Stop condition à The key interface (IQ gear) is connected. The following choice can be made under the item "stop condition": à Same key: The window movement is stopped by pressing the same key. If the window is opening and "open" is pressed again, the movement stops.

  • Seite 28: Parameter F 1200

    Setting parameters IQ windowdrives 6.7.4 LO parameter speed The parameter speed describes the speed with which the locking drive locks or unlocks. The LO parameter speed can be set within the range MIN – MAX. The setting for this data has no influence on the unlocking speed in case of an alarm. This always occurs at maximum speed.

  • Seite 29: 6. 1 0 Parameters And Setting Ranges

    IQ windowdrives Setting parameters 6. 1 0 Parameters and setting ranges 6. 1 0. 1 Drives Parameter Parameter values for the drive Menu level 2 Menu level 3 Slimchain Powerchain E 250 NT F 1200+ Min. Ventilate [mm] default Spindle length Max.
  • Seite 30 Setting parameters IQ windowdrives Parameter Parameter values for the drive Menu level 2 Menu level 3 Slimchain Powerchain E 250 NT F 1200+ Current Max. current open Min. [mA] default 2500 Max. 2500 Max. current close Min. [mA] default 2500 Max.

  • Seite 31: Diagnosis - Messages

    IQ windowdrives Diagnosis - messages 6. 1 0.3 IQ box Safety Parameter Parameter Values Menu level 2 Menu level 3 Menu level 4 Sensor Type Type Chnl. 1 default Non tactile Tactile default Tactile Type Chnl. 2 Non tactile default Non tactile Type Chnl.
  • Seite 32 E-Mail: leonberg.de@geze.com Baltic States – Iberia Scandinavia – Norway Lithuania / Latvia / Estonia GEZE Iberia S.R.L. GEZE Scandinavia AB avd. Norge GEZE GmbH E-Mail: norge.se@geze.com E-Mail: baltic-states@geze.com E-Mail: info.es@geze.com Niederlassung Süd-Ost www.geze.no www.geze.es Tel. +49 (0) 7152 203 6440 E-Mail: muenchen.de@geze.com...
