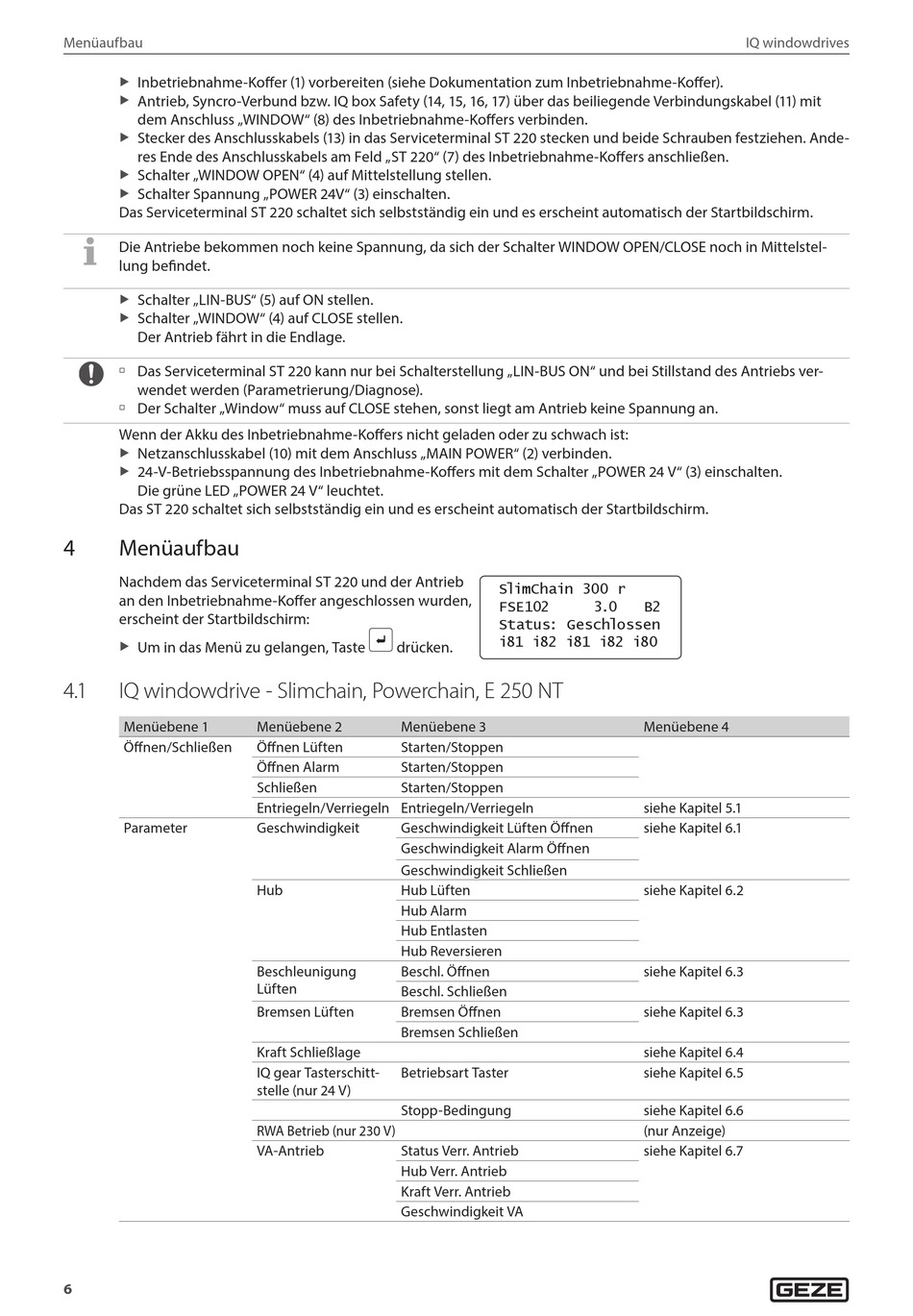

Menüaufbau
Inbetriebnahme-Koffer (1) vorbereiten (siehe Dokumentation zum Inbetriebnahme-Koffer).
X
Antrieb, Syncro-Verbund bzw. IQ box Safety (14, 15, 16, 17) über das beiliegende Verbindungskabel (11) mit
X
dem Anschluss „WINDOW" (8) des Inbetriebnahme-Koffers verbinden.
Stecker des Anschlusskabels (13) in das Serviceterminal ST 220 stecken und beide Schrauben festziehen. Ande-
X
res Ende des Anschlusskabels am Feld „ST 220" (7) des Inbetriebnahme-Koffers anschließen.
Schalter „WINDOW OPEN" (4) auf Mittelstellung stellen.
X
Schalter Spannung „POWER 24V" (3) einschalten.
X
Das Serviceterminal ST 220 schaltet sich selbstständig ein und es erscheint automatisch der Startbildschirm.
Die Antriebe bekommen noch keine Spannung, da sich der Schalter WINDOW OPEN/CLOSE noch in Mittelstel-
lung befindet.
Schalter „LIN-BUS" (5) auf ON stellen.
X
Schalter „WINDOW" (4) auf CLOSE stellen.
X
Der Antrieb fährt in die Endlage.
à Das Serviceterminal ST 220 kann nur bei Schalterstellung „LIN-BUS ON" und bei Stillstand des Antriebs ver-
wendet werden (Parametrierung/Diagnose).
à Der Schalter „Window" muss auf CLOSE stehen, sonst liegt am Antrieb keine Spannung an.
Wenn der Akku des Inbetriebnahme-Koffers nicht geladen oder zu schwach ist:
Netzanschlusskabel (10) mit dem Anschluss „MAIN POWER" (2) verbinden.
X
24-V-Betriebsspannung des Inbetriebnahme-Koffers mit dem Schalter „POWER 24 V" (3) einschalten.
X
Die grüne LED „POWER 24 V" leuchtet.
Das ST 220 schaltet sich selbstständig ein und es erscheint automatisch der Startbildschirm.
4 Menüaufbau
Nachdem das Serviceterminal ST 220 und der Antrieb
an den Inbetriebnahme-Koffer angeschlossen wurden,
erscheint der Startbildschirm:
Um in das Menü zu gelangen, Taste
X
4. 1

IQ windowdrive - Slimchain, Powerchain, E 250 NT

Menüebene 1
Öffnen/Schließen
Parameter
6
drücken.
Menüebene 2 Menüebene 3
Öffnen Lüften Starten/Stoppen
Öffnen Alarm Starten/Stoppen
Schließen Starten/Stoppen
Entriegeln/Verriegeln Entriegeln/Verriegeln
Geschwindigkeit Geschwindigkeit Lüften Öffnen
Geschwindigkeit Alarm Öffnen
Geschwindigkeit Schließen
Hub Hub Lüften
Hub Alarm
Hub Entlasten
Hub Reversieren
Beschleunigung Beschl. Öffnen
Lüften
Beschl. Schließen
Bremsen Lüften Bremsen Öffnen
Bremsen Schließen
Kraft Schließlage
IQ gear Tasterschitt- Betriebsart Taster
stelle (nur 24 V)
Stopp-Bedingung
RWA Betrieb (nur 230 V)
VA-Antrieb Status Verr. Antrieb
Hub Verr. Antrieb
Kraft Verr. Antrieb
Geschwindigkeit VA
SlimChain 300 r
FSE102 3.0 B2
Status: Geschlossen
i81 i82 i81 i82 i80
Menüebene 4
siehe Kapitel 5.1
siehe Kapitel 6.1
siehe Kapitel 6.2
siehe Kapitel 6.3
siehe Kapitel 6.3
siehe Kapitel 6.4
siehe Kapitel 6.5
siehe Kapitel 6.6
(nur Anzeige)
siehe Kapitel 6.7
IQ windowdrives
