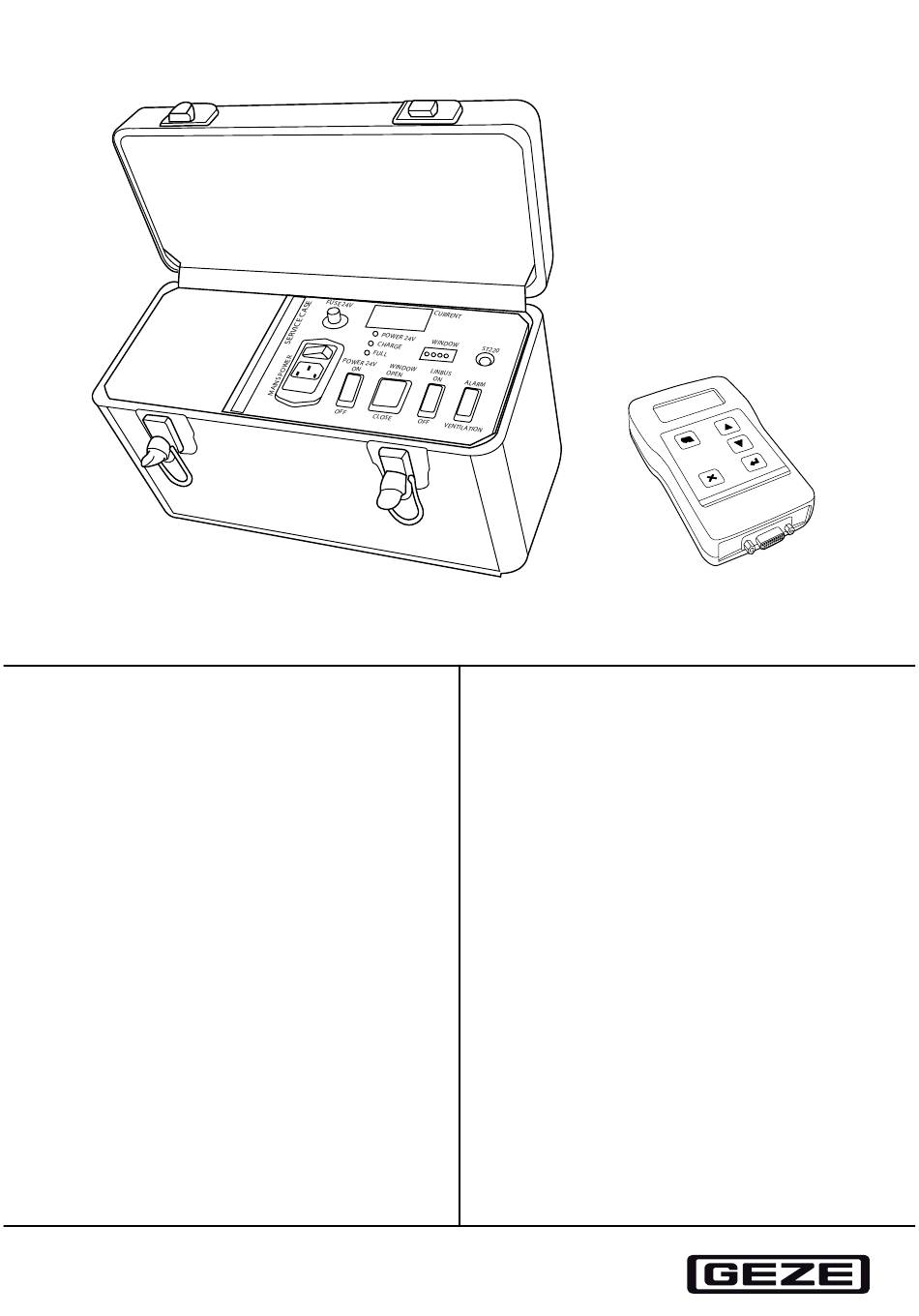

- Seite 1 IQ windowdrives DE Benutzerhandbuch EN User manual Parametrierung mit Serviceterminal ST220 und Inbetriebnahme- Koffer windowdrives Setting parameters with service terminal ST220 and service case 153523-02...
-
Seite 2: Inhaltsverzeichnis
Produkthaftung ..................................3 Gültigkeit ....................................3 Sicherheitshinweise ..............................3 Bestimmungsgemäße Verwendung .................................3 Sicherheitshinweise ......................................3 Beschreibung ................................4 Bedienung ..................................5 Serviceterminal ST220 anschließen und in Betrieb nehmen ......................5 Menüaufbau ................................6 Öffnen/Schließen..............................8 Verriegelungsantrieb entriegeln/verriegeln ............................8 Parametrierung ................................8 Geschwindigkeit Lüften Öffnen/Alarm Öffnen/Schließen........................8 Hub Lüften/Alarm/Entlasten/Reversieren ..............................9 Bremsen Lüften/Beschleunigen Lüften ..............................9 Beschleunigen Alarm/Bremsen Alarm ..............................9... -
Seite 3: Symbole Und Darstellungsmittel
à Gültig ab Softwareversion V3.0 für Verriegelungsantriebe Sicherheitshinweise 1. 1 Bestimmungsgemäße Verwendung Das Serviceterminal ST220 dient in Verbindung mit dem Inbetriebnahme-Koffer dazu, alle Parameter und Funktionen von IQ windowdrives einzustellen. Anderer Einsatz als der bestimmungsgemäße Gebrauch sowie alle Veränderungen am Produkt sind unzulässig. Sicherheitshinweise à... -
Seite 4: Beschreibung
Beschreibung IQ windowdrives Beschreibung Pos. Nr. Taste Funktion Beschreibung – Taste hier ohne Funktion Display Beleuchtet, mit Klartextanzeige Taste auf à Im Menü nach oben à Wert erhöhen à Aufwärts scrollen, wenn Taste länger als 2 Sek. betätigt wird Taste ab à... -
Seite 5: Bedienung
Daten nicht ausgelesen und verändert werden können (siehe auch Anschlussplan IQ windowdrives). à Nur der Master kann mit dem ST220 kommunizieren. Schließt man einen Slave an das ST220 an, erscheinen keine Texte im Display. à Die Verriegelungsantriebe Power lock, E 905 und E 906 müssen in Verbindung mit einem Kettenantrieb bzw. -
Seite 6: Menüaufbau
Schalter „WINDOW“ (4) auf CLOSE stellen. Der Antrieb fährt in die Endlage. à Das Serviceterminal ST220 kann nur bei Schalterstellung „LIN-BUS ON“ und bei Stillstand des Antriebs verwen- det werden (Parametrierung/Diagnose). à Der Schalter „Window“ muss auf CLOSE stehen, sonst liegt am Antrieb keine Spannung an. - Seite 7 IQ windowdrives Menüaufbau Menüebene 1 Menüebene 2 Menüebene 3 Menüebene 4 Konfigurierbare Antriebe werden Konfiguration angezeigt Aktuelle Werte à Signale (V) à Versorgung (V) Aktuelle Zustände à Signal (high/low) à 24 A (high/low) Eingänge à 24 B (high/low) à REED (high/low) à...
-
Seite 8: Öffnen/Schließen
Parametrierungswerte für Verriegelungsantriebe (E 90x und Power lock) siehe Kapitel 6.9.2. 6. 1 Geschwindigkeit Lüften Öffnen/Alarm Öffnen/Schließen Der Wertebereich für die Lüftungsgeschwindigkeit ist am Serviceterminal ST220 begrenzt. Eine hohe Lüftungs- geschwindigkeit führt zu einem höheren Verschleiß. Die „Geschwindigkeit Alarm Öffnen“ kann nicht parametriert werden. Hier wird die aktuelle Geschwindigkeit... -
Seite 9: Hub Lüften/Alarm/Entlasten/Reversieren
IQ windowdrives Parametrierung Hub Lüften/Alarm/Entlasten/Reversieren Lüftungshub Der Wertebereich für Lüftungshub und Alarmhub kann mit dem Serviceterminal ST220 parametriert werden. Der Alarmhub kann nicht kleiner als der Lüftungshub sein. Die Software begrenzt den max. Lüftungshub auf den eingestellten Alarmhub. Entlastungshub Der Entlastungshub gibt vor, wie weit der Antrieb nach Erreichen der Schließlage entlastet wird. -
Seite 10: Betriebsart Taster
Parametrierung IQ windowdrives Betriebsart Taster à Tasterschnittstelle (IQ gear) ist angeschlossen. à Damit die Tasterschnittstelle (IQ gear) genutzt werden kann, muss die Polarität auf „Schließen“ gestellt sein. In der Betriebsart Taster werden folgende Betriebsarten unterschieden: à Selbsthaltung; In der Betriebsart Selbsthaltung öffnet nach Betätigung des Tasters das Fenster weiter, auch wenn der Taster losgelassen wurde. -
Seite 11: Parameter Verriegelungsantriebe (Va-Antrieb)
Bei der Umstellung dieses Parameters von „aktiv“ auf „inaktiv“ wird der gewählte Verriegelungsantrieb immer zwangsentriegelt. Für den Fall, dass der Verriegelungsantrieb defekt ist und der Motor nicht mehr fahren kann, erscheint nach kur- zer Wartezeit folgende Fehlermeldung im ST220: ACHTUNG Entriegeln NICHT möglich... -
Seite 12: Parameter Und Einstellbereiche
Parametrierung IQ windowdrives Parameter und Einstellbereiche 6.9. 1 Antriebe Parameter Parameterwerte der Antriebe Menüebene 2 Menüebene 3 Slimchain Powerchain E250 NT Min. default Spindellänge Lüften [mm] Max. Alarmhubwert Min. Lüftungshubwert Alarm [mm] default Kettenlänge Spindellänge Max. Kettenlänge Spindellänge Min. default Reversierung [mm] Max. -
Seite 13: Diagnose - Nachrichten
IQ windowdrives Diagnose - Nachrichten 6.9.2 Verriegelungsantriebe Parameter Parameterwerte der Verriegelungsantriebe Menüebene 2 Menüebene 3 E90x Powerlock Min. inaktiv [0] inaktiv VA Status default aktiv [1] aktiv Max. aktiv Min. default 18,5 VA Hub [mm] Max. 18,5 Min. default VA Speed [mm/s] Max. - Seite 14 Safety notices ................................15 Intended use........................................15 Safety notices ........................................15 Description ................................16 Operation .................................17 Connecting the service terminal ST220 and putting it into operation ..................17 Menu structure ...............................18 Open/close ................................20 Lock/unlock locking drive ..................................20 Setting parameters .............................. 20 Ventilation opening/alarm opening/closing speed ......................... 20 Ventilation/alarm/relief/reversing stroke ............................
-
Seite 15: Symbols And Illustrations
1. 1 Intended use The service terminal ST220 and the service case are used to set all the parameters and functions of IQ windowdri- ves. Any other use than the intended use as well as all changes to the product are not permissible. -
Seite 16: Description
Description IQ windowdrives Description Pos. no. Function Description – Button here has no function Display Illuminated, with plain text messages Up key à Scroll upwards in the menu à Increase value à Scroll upwards, if key is pressed longer than 2 s Down key à... -
Seite 17: Operation
(refer also to the IQ windowdrives wiring diagram). à Only the master can communicate with the ST220. If a slave is connected to the ST220, no text appears on the display. -
Seite 18: Menu Structure
Set the "WINDOW" switch (4) to CLOSE. The drive moves to its end position. à The service terminal ST220 can only be used with the "LIN-BUS" switch in the ON position and the drive at a standstill (setting parameters/diagnosis). à The switch “Window” must be on CLOSE, otherwise no voltage will be connected to the drive. - Seite 19 IQ windowdrives Menu structure Menu level 1 Menu level 2 Menu level 3 Menu level 4 Drives which can be configured are Configuration displayed Current values à Signals (V) à Supply (V) Current states à Signal (high/low) à 24 A (high/low) Inputs à...
-
Seite 20: Open/Close
6. 1 Ventilation opening/alarm opening/closing speed The value range for the ventilation speed is limited at the service terminal ST220. A high ventilation speed leads to greater wear & tear. The "alarm opening speed" parameters cannot be set. Here, the current speed which is calculated from the cur-... -
Seite 21: Ventilation/Alarm/Relief/Reversing Stroke
Ventilation/alarm/relief/reversing stroke Ventilation stroke The value range for ventilation stroke and alarm stroke parameters can be set using the service terminal ST220. The alarm stroke cannot be smaller than the ventilation stroke. The software restricts the max. ventilation stroke to the alarm stroke set. -
Seite 22: Mode Of Operation Push Button
Setting parameters IQ windowdrives Mode of operation push button à The key interface (IQ gear) is connected. à For the key interface (IQ gear) to be able to be used, the polarity must be set to "close". In the mode of operation push button, a distinction is made between the following operating modes: à... -
Seite 23: Parameters Locking Drive (Lo-Drive)
When the parameter is changed from “active” to “inactive,” the selected locking drive is always forced to release. If the locking drive is defective and the motor can no longer run, after a short wait time the following error mes- sage appears in ST220: WARNING unlock NOT pos-... -
Seite 24: Parameters And Setting Ranges
Setting parameters IQ windowdrives Parameters and setting ranges 6.9. 1 Drives Parameter Parameter values for the drive Menu level 2 Menu level 3 Slimchain Powerchain E250 NT Min. default Spindle length Ventilate [mm] Max. Alarm stroke value Min. Ventilation stroke value Alarm [mm] default Chain length... -
Seite 25: Diagnosis - Messages
IQ windowdrives Diagnosis - messages 6.9.2 Locking drives Parameter Parameter values for the locking drives Menu level 2 Menu level 3 E90x Powerlock Min. inactive [0] inactive LO status default active [1] active Max. active Min. default 18.5 LO stroke [mm] Max. - Seite 26 Setting parameters IQ windowdrives...
- Seite 27 IQ windowdrives Setting parameters...
