IQ windowdrives
Menüebene 1
Diagnose
Werkseinstellung
Lernen
Sprache
IQ box Safety
Menüebene 2 Menüebene 3
Konfiguration Konfigurierbare Antriebe werden
angezeigt
Information Eingänge
Positionen
Behinderungsinfo.
Zyklen
Interne Werte
Gefahrene Strecke
Betriebsdauer
DataAnalyser LIN
Nachrichten aktueller Zyklus
letzter Zyklus
aktuelle löschen
alte löschen
Daten Antrieb
Steuerung
JA/NEIN
JA/NEIN
Deutsch/Englisch
Wechsel in IQ box
Safety Menü

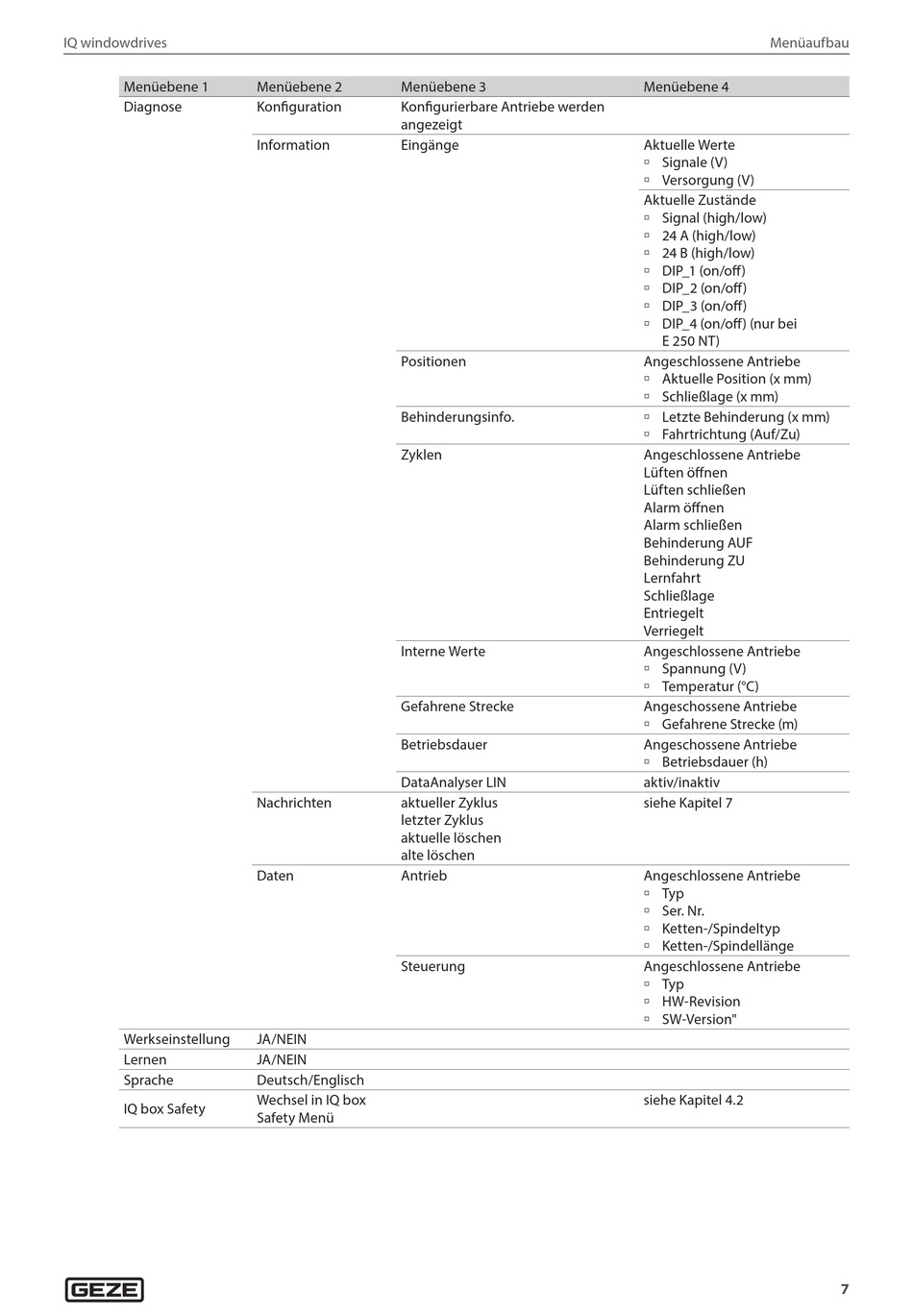

Menüaufbau
Menüebene 4
Aktuelle Werte
à Signale (V)
à Versorgung (V)
Aktuelle Zustände
à Signal (high/low)
à 24 A (high/low)
à 24 B (high/low)
à DIP_1 (on/off)
à DIP_2 (on/off)
à DIP_3 (on/off)
à DIP_4 (on/off) (nur bei
E 250 NT)
Angeschlossene Antriebe
à Aktuelle Position (x mm)
à Schließlage (x mm)
à Letzte Behinderung (x mm)
à Fahrtrichtung (Auf/Zu)
Angeschlossene Antriebe
Lüften öffnen
Lüften schließen
Alarm öffnen
Alarm schließen
Behinderung AUF
Behinderung ZU
Lernfahrt
Schließlage
Entriegelt
Verriegelt
Angeschlossene Antriebe
à Spannung (V)
à Temperatur (°C)
Angeschossene Antriebe
à Gefahrene Strecke (m)
Angeschossene Antriebe
à Betriebsdauer (h)
aktiv/inaktiv
siehe Kapitel 7
Angeschlossene Antriebe
à Typ
à Ser. Nr.
à Ketten-/Spindeltyp
à Ketten-/Spindellänge
Angeschlossene Antriebe
à Typ
à HW-Revision
à SW-Version"
siehe Kapitel 4.2
