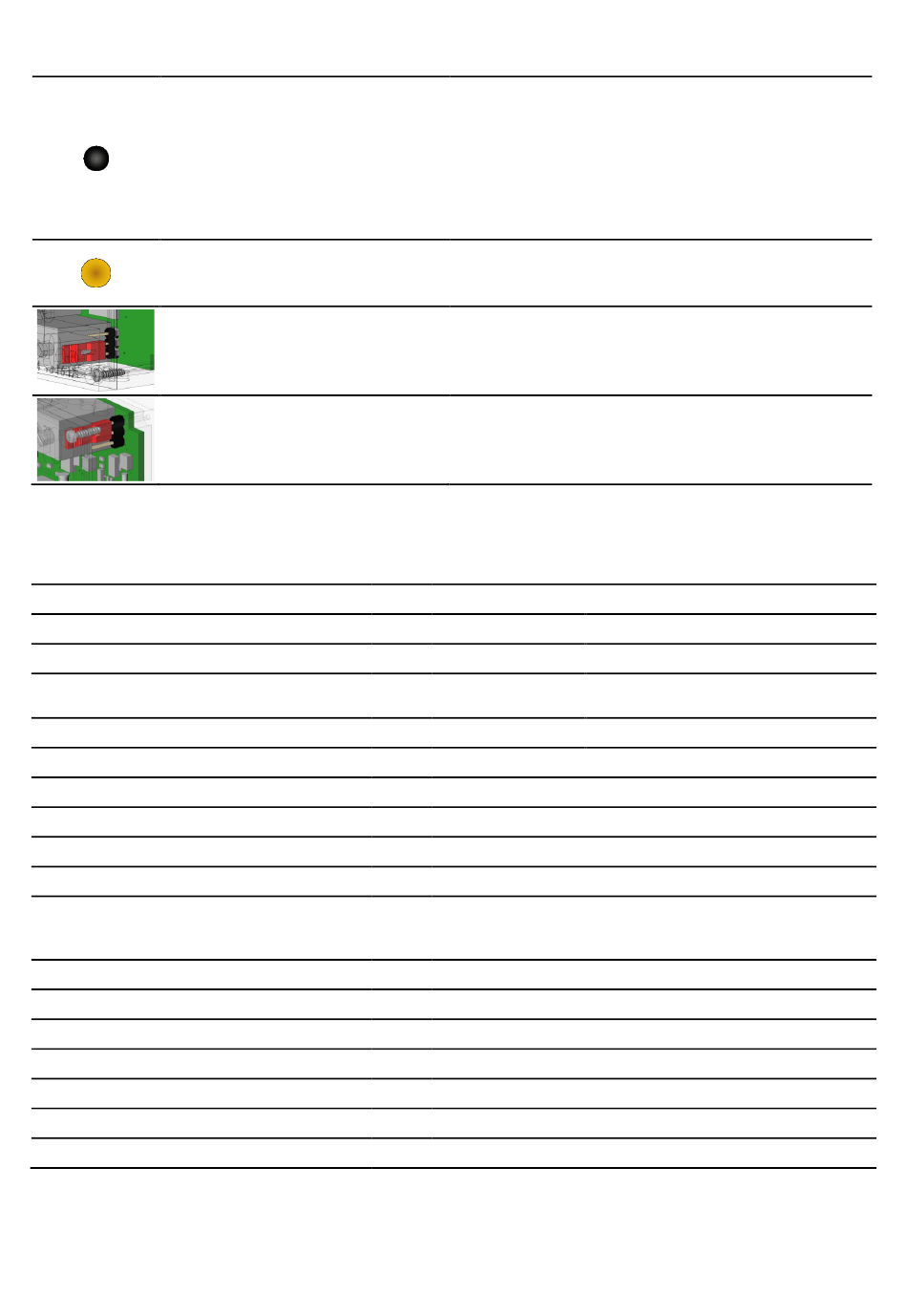

Run/Prog-Taste
Run/Prog-Anzeige (LED gelb)
Jumper Türöffnerspannung
Video-Abschlusswiderstand (Strang
Außenstation)
Technische Daten
Versorgungsspannung
Leistungsaufnahme
Ruheleistung
Ausgangsstrom av-Klemme oder Pv-
Klemme
maximaler Ausgangsstrom
Ausgangsspannung Leerlauf
Ausgangsspannung Sprechen
Ausgangsspannung
Ausgangsleistung
Türöffner-Ausgang potenzialfrei
Türöffnerspannung Leerlauf
(mit Jumper umschaltbar)
Externe Netzsicherung
zulässige Umgebungstemperatur
Schutzart
Abmaße (in mm)
Gehäuse
Gewicht
Schutzklasse
6
im Ruhemodus:
• kurz drücken: Programmiermodus EIN
• lange drücken: Türöffnertaste mit Doppelfunktion
belegen (TOE und Licht)
im Programmiermodus:
• kurz drücken: Programmiermodus AUS
• lange drücken: Türöffnertaste nur mit TOE-Funktion
belegen
• AUS: Gerät nicht in Betrieb
• AN: Gerät in Betrieb
• Blinkend 1 Hz, 1:1: Programmiermodus
• 12 V AC Position unten (Werkseinstellung)
• 12 V DC Position oben
siehe S. 17
• aktiviert: Position oben (Werkseinstellung)
• deaktiviert: Position unten
siehe S. 18
Integriertes Netzteil 100 – 240 V AC ± 10 %, 50 – 60 Hz
max. 30 W
1 W
I = 300 mA
I(Pv
) = 600 mA
(kurzzeitig)
max
U
= 32 V
(av/bv)
U
= 28,8 V
(av/bv)
U
= 33 V
Pv
max. 28 W
max. 30 V DC, 5 A
12 V AC max. 1 A
26 V DC max. 0,5 A
Potentialfrei max. 5 A
min. 2 A (empfohlen)
0 ...+40 °C
IP20
L 105 x B 90 x H 70
Reiheneinbaugehäuse 6 TE für Hutschiene DIN EN 60715
240 g
II
