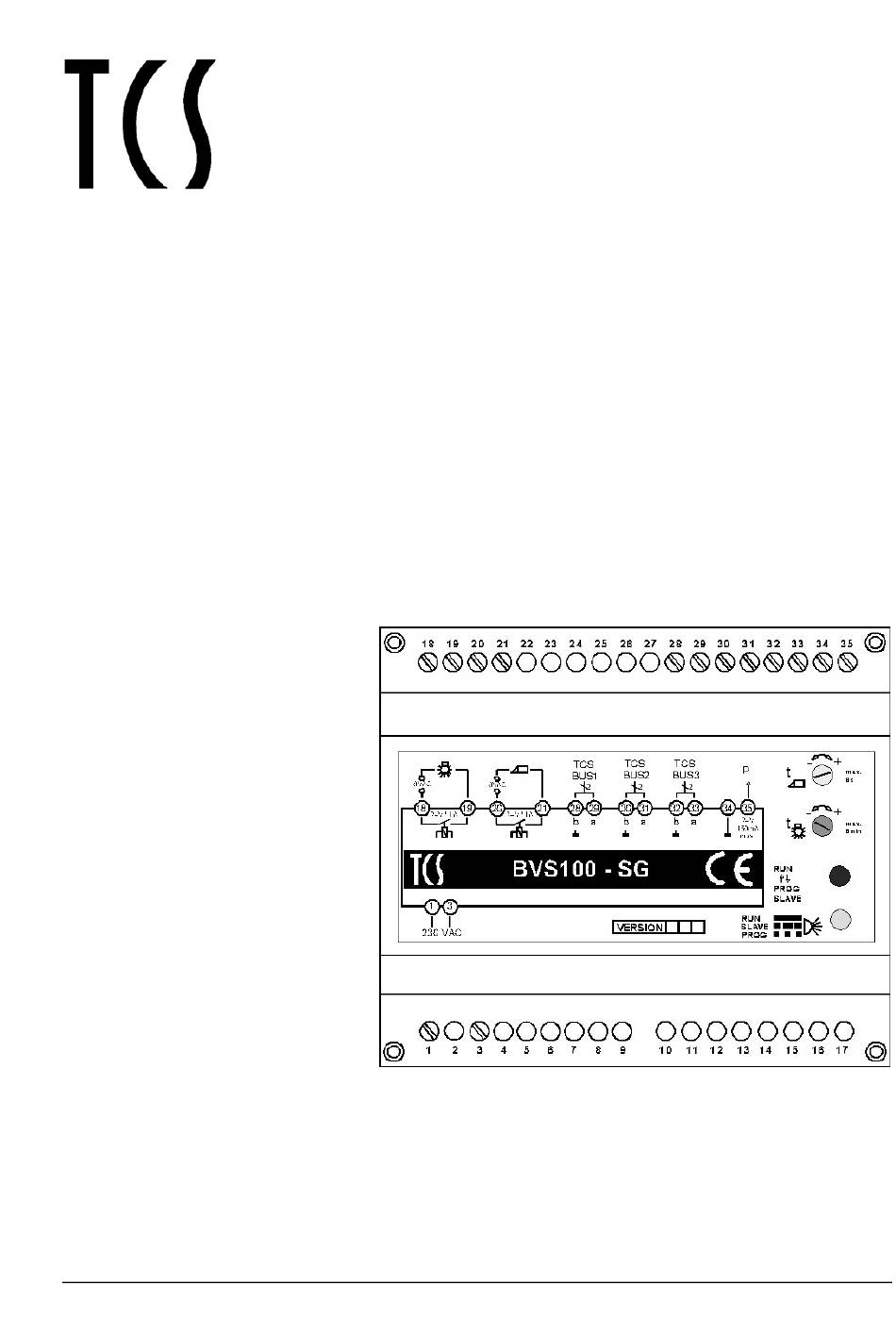

Produktinformation

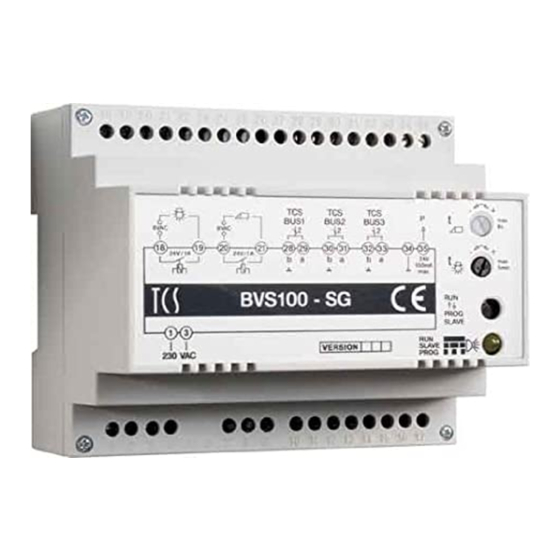

Versorgungs- und Steuergerät
BVS100
für Anlagen mit drei Strängen
Technische Änderungen vorbehalten.
PI_bvs100sg_Art0002821_2v1.doc mi

Werbung

loading

Verwandte Anleitungen für TCS BVS100

Inhaltszusammenfassung für TCS BVS100

  • Seite 1 Produktinformation Versorgungs- und Steuergerät BVS100 für Anlagen mit drei Strängen TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_bvs100sg_Art0002821_2v1.doc mi...

  • Seite 2: Sicherheitshinweise

    • Vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter Beachtung des Schleifenwiderstandes verwendet werden. Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den TCS:BUS- Adern a und b jeweils eine Spannung von 32 V DC nicht überschritten wird. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten.

  • Seite 3: Technische Daten

    I(a) = 3 x 60 mA Ausgangsstrom P-Klemme: I(P) = 100 mA EMV konform: nach EN 50081 und EN 50082-2 Funkentstörung: gemäß EN 55011 TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_bvs100sg_Art0002821_2v1.doc mi...
  • Seite 4 06/2007 Verwendung Das BVS100 dient zur zentralen Versorgung und Steuerung von Audio-Kleinanlagen mit maximal drei getrennten Strängen je 60 mA. Der Schleifenwiderstand (a-b) darf max. 20 Ohm betragen. Kurzbeschreibung Grund-Funktionen Spannungsversorgung 24 V DC (für TCS:BUS) Umschalten des Anlagen- Umschalten zwischen Betriebsmodus und Programmiermo-...

  • Seite 5: Anschließen Der Leitungen

    Wenn zwei oder mehr Außenstationen angeschlossen sind, FAA1100 verwenden Außenstationen an diesen Strang an- schließen (Klemmen 32, 33, 35)! TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_bvs100sg_Art0002821_2v1.doc mi...
  • Seite 6 Ablauf der zur Zeit der Defektbehe- bung laufenden Intervalls. Sind gleichzeitig mehrere TCS:BUSse kurzgeschlossen, wird der Fehler in einem weiteren TCS:BUS erst erkannt und angezeigt, wenn der erste Kurzschluss behoben ist. TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten.

  • Seite 7: Bedienung

    RUN/PROG-Taste LED blinkt RUN/PROG-Taste LED leuchtet +: max. 8 s kurz drücken kurz drücken Legende zu Einstellung, Programmierung, Bedienung TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de PI_bvs100sg_Art0002821_2v1.doc mi...
  • Seite 8 Fragen richten Sie bitte an unsere TCS HOTLINE 0700 82 74 68 54 (12 ct/Minute bei Anruf aus dem deutschen Festnetz) TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin Technische Änderungen vorbehalten. Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de...
