Inhaltszusammenfassung für TCS FVM1000-0400

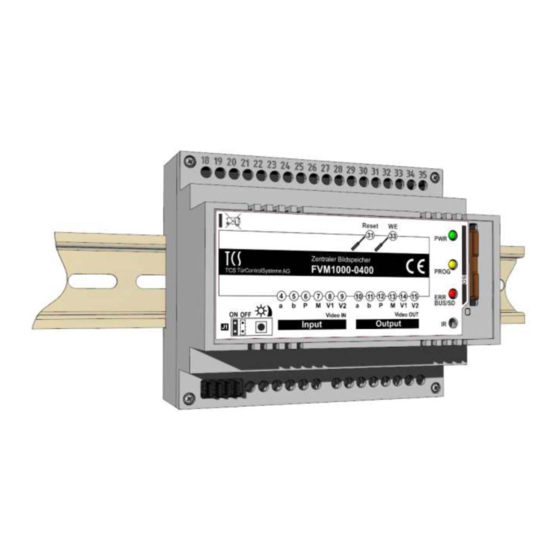

- Seite 1 Produktinformation Zentraler Bildspeicher FVM1000-0400 SW-Version 1.3.0...
- Seite 2 Inhaltsverzeichnis Lieferumfang ........................4 Einleitung ........................4 Hinweise zur Produktinformation ..........................4 Verwendete Symbole für Warnhinweise ........................4 Weitere verwendete Symbole und Kennzeichnungen ....................5 Sicherheitshinweise....................... 5 Blitzschutzmaßnahmen ..............................5 Hinweis zur Videoüberwachung nach DIN 33450 ......................5 ...
- Seite 3 Batteriewechsel ................................18 Entsorgungshinweise für Batterien ..........................18 Fehlerbehebung / FAQ ....................19 Reinigung ........................19 Konformität ........................19 Entsorgungshinweise ....................19 Gewährleistung ......................20 Service .......................... 20 ...
- Seite 4 Lieferumfang 1 x FVM1000-0400 (mit SD-Karte 2 GB) 1 x Produktinformation 1 x IR-Fernbedienung E23253 Produktinformation Bedienungsanleitung Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War- tung und Reparatur zugänglich ist.
- Seite 5 Beachten Sie bei Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung die Si- cherheitsforderungen nach DIN VDE 0100. Beachten Sie bei der Installation von TCS:BUS-Anlagen die allgemeinen Sicherheitsbestim- mungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: getrennte Führung von Starkstrom- und Schwachstromleitungen ...
- Seite 6 Produktbeschreibung Bestimmungsgemäßer Gebrauch Der FVM1000 ist ein separater Speicher für Bilder und Bildserien mit 4 Bildern. Der Bildspeicher ist zur Installation in Verteilerkästen (Hutschienenmontage) geeignet. Im EFH-Modus und Basismodus kann der FVM1000 mit allen Video-Innenstationen, welche mit einer Bildtaste und einer Funktionstaste zum Auslösen einer Steuerfunktion 8 ausgestattet sind, genutzt werden.
- Seite 7 Taster zum Laden der Werkseinstellung Anschlussklemmen Video OUT LED grün, Anzeige Betriebsspannung Anschlussklemmen Video IN LED gelb, Anzeige Programmiermodus Helligkeitsregler LED rot, Fehleranzeige SD-Karte/TCS:BUS Abschlusswiderstand J1 Steckplatz für SD-Karte Anzeige- und Bedienelemente Anzeige Betriebsspannung AUS: Gerät außer Betrieb LED grün ...
- Seite 8 -20 bis +60°C Batterien für Fernbedienung 1 x Knopfzelle CR2025 (DC3.0V) Max. Anzahl IVW9030-0140 Beim Betrieb in Parallelschaltung dürfen max. 5 Bildspeicher FVM1000-0400 hintereinander geschaltet werden. Anschließen der Leitungen Anschlussleitungen Verwenden Sie einen kleinen Schraubendreher zum Anschließen der Leitungen, um das Ge- rät nicht zu beschädigen.
- Seite 9 Schaltungsbeispiel Abb. 1: Schaltplan Standardanlage Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung.
- Seite 10 Sie die Adern für das Videosignal. ACHTUNG! Beschädigung des Gerätes. Ist das FVM1000 als einziges oder als letztes Gerät am Ende eines TCS:BUS-Videostranges installiert, muss der Abschlusswiderstand J1 gesteckt bleiben (Position ON, siehe Typen- schild). Andernfalls entfernen Sie den Abschlusswiderstand J1.
- Seite 11 EFH- und Basismodus: Funktionstaste der Innenstation einrichten Die Funktionstaste der Innenstation muss mit Steuerfunktion 8 belegt werden. Die Steuerfunktion 8 darf ansonsten nirgends in der TCS-Anlage verwendet werden. Werkseinstellungen Das Gerät ist mit einer SD-Karte ausgestattet, auf der werksseitig folgende Geräteeinstellungen gespei-...
- Seite 12 Betriebsarten Betriebsart Beschreibung EFH-Modus Alle Türrufe lösen eine Bildaufzeichnung aus. Die Bilder können von allen Innenstationen gleichberechtigt abgerufen und gelöscht werden. Die Seriennummer der Innenstation ist dabei bedeutungslos. Bilder können über die Bild- und Funktionstaste abgerufen werden, wenn keine Sprechverbindung besteht.
- Seite 13 Programmierung einleiten Tastendruck wird vom Gerät mit einem kurzen Tastenquit- Autorisierung mittels tungston bestätigt. Infrarot-Fernbedienung Die gelbe LED ist AUS. Mastercode eingeben *Mastercode # (WE = 6-stellige Seriennr. des FVM1000) Ein positiver Quittungston ertönt. Die gelbe LED leuchtet 3 Programmierbereitschaft s lang.
- Seite 14 Seriennummer der Innenstation löschen falls noch nicht erfolgt Programmierung einleiten *3 # SN 1 # Eintrag mit SN 1 wird gelöscht. Es können max. 32 Se- riennummernpaare angelernt werden. Seriennummer eingeben Geben Sie immer SN 2 = 0 ein, wenn nur SN 1 ange- lernt werden soll.
- Seite 15 Video-AS-Grenze einstellen falls noch nicht erfolgt Programmierung einleiten AS-Adresse = 0 bis 63 (WE = 31) AS-Adresse eingeben *6 # Wert # Ein positiver Quittungston ertönt. Die gelbe LED leuchtet 3 s lang. Danach blinkt die gelbe LED. AS-Adresse eingestellt Bilder von Außenstationen mit der Video-AS-Grenze ≤...
- Seite 16 Datum einstellen falls noch nicht erfolgt Programmierung einleiten *95 # YY # MM # DD # Format # YY = Jahr, MM = Monat, DD = Tag (Jahr: ab 2000) Format (WE = 0) Datum eingeben = 0 DD.MM.YYYY = 1 MM.DD.YYYY = 2 YYYY-MM-DD Ein positiver Quittungston ertönt.
- Seite 17 Einstellungen Bildqualität einstellen Leitungsverluste in der Anlage können eine geminderte Bildqualität bedingen. Sie können die Bildqualität verbessern, indem Sie die Verstärkung des Videosignals am Gerät einstellen. ► Drehen Sie den Helligkeitsregler im Uhrzeigersinn, bis die Helligkeit optimal ist. Bedienung Bedienung im EFH- und Basismodus Gespeichert Bilder ansehen und löschen Es besteht keine Sprechverbindung.
- Seite 18 Bildabruf automatisch beenden: 75 s nach dem Drücken der Bildtaste an der Video-Innenstation geht das Display in Standby-Modus. Bedienung im Komfort- und Simple-Komfortmodus Um den Komfortmodus und Simple-Komfortmodus zu nutzen, muss die Software aller Video- Innenstationen in der Anlage für den Komfortmodus vorbereitet sein. ...
- Seite 19 Fehlerbehebung / FAQ Fehler werden optisch durch dauerndes Blitzen der roten LED und akustisch durch eine einmalige Ton- folge signalisiert. Die optische Fehleranzeige bleibt so lange aktiv, bis der Fehler beseitigt ist. Fehlerbild / Problem / Störung mögliche Ursachen Maßnahmen Die rote LED blitzt.
- Seite 20 Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
