Montage
Montage auf der Hutschiene
► Setzen Sie das NVV1000-0400 auf die Hutschiene (1).
► Rasten Sie das NVV1000-0400 mit leichtem Druck ein (2).
► Prüfen Sie, ob die Verriegelung sicher eingerastet ist.

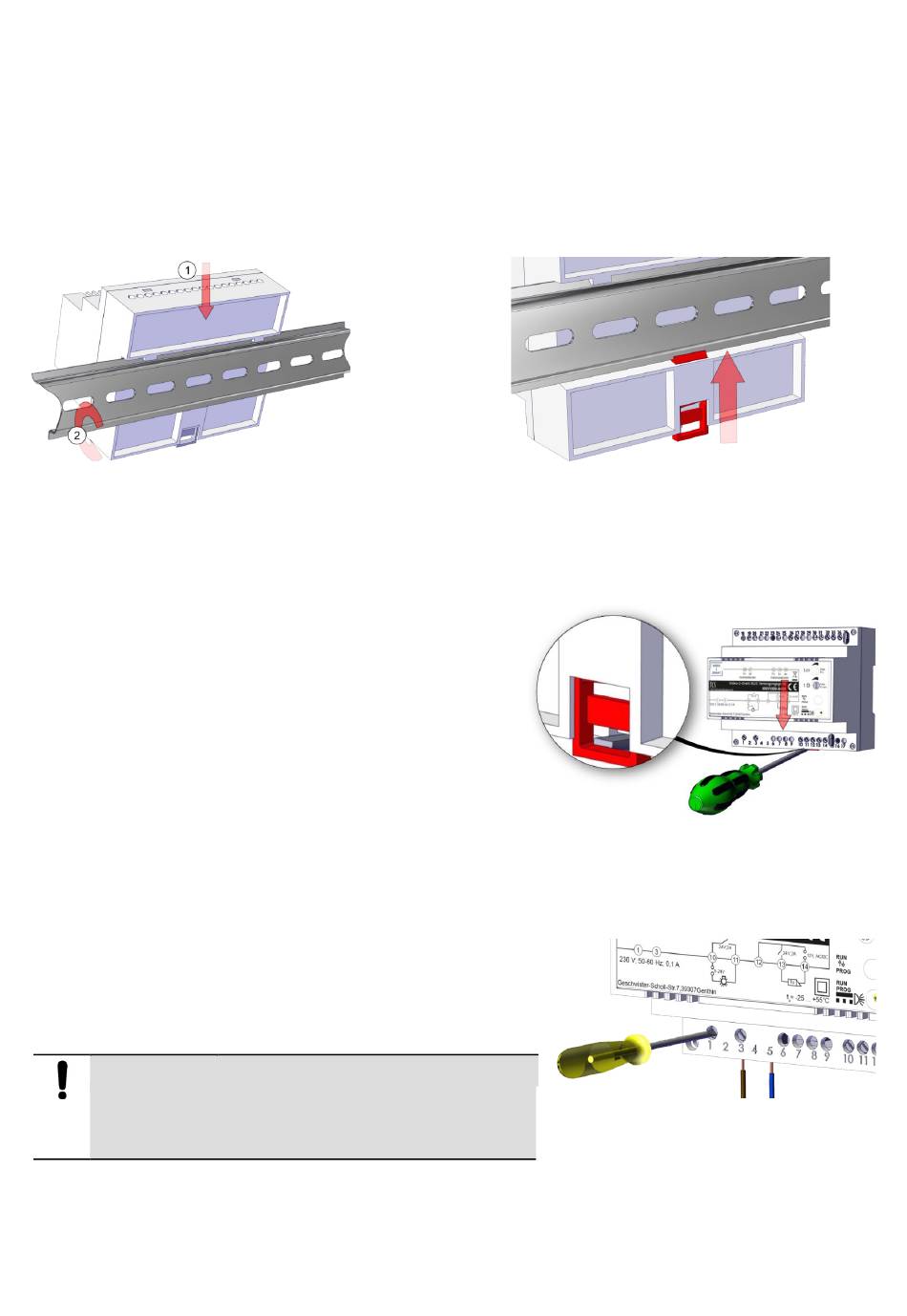

Abb. 2: Montage auf Hutschiene
Demontage von der Hutschiene
► Drücken Sie mit einem Schraubendreher die Hutschienenverriegelung des Gehäuses nach unten.
► Ziehen Sie das NVV1000-0400 von der Unterseite der Hutschiene weg und heben Sie es ab.
Installation
Leitungen anschließen
► Isolieren Sie die Leitungen ab.
► Schließen Sie die Leitungen je nach Art der Anlage gemäß
Schaltungsbeispiel/Anschlussplan an.
ACHTUNG!
Verwenden Sie einen kleinen Schraubendreher zum
Anschließen der Leitungen, um das Gerät nicht zu
beschädigen.
8
Beschädigung des Gerätes.
Abb. 3: Einrasten
Abb. 4: Demontage von der Hutschiene
Abb. 5: Leitungen anschließen
