06/2010
Anschluss Türöffner
Anschluss Netzspannung
Eingangsspannung:
Gehäuse:
Gewicht
Zulässige Umgebungstemperatur: 0 C bis 40 C
Ausgangsstrom a-Klemme:
Ausgangsstrom P-Klemme:
Ausgangsspannung Leerlauf:
Ausgangsspannung Sprechen:
Türöffnerspannung Leerlauf:
EMV konform:
Funkentstörung:
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88
FAX: 0 41 94/ 9 88 129
www.tcsag.de

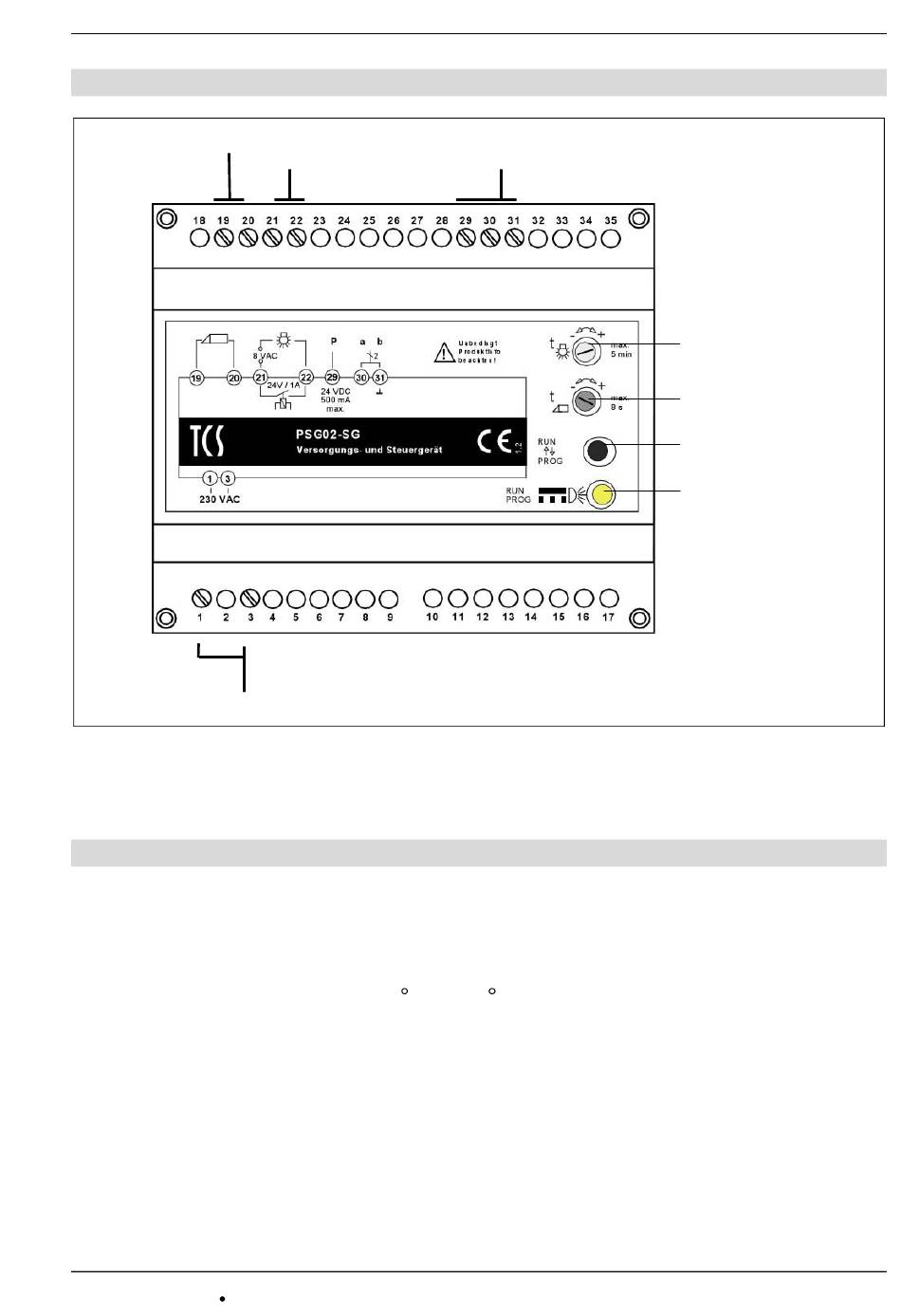

Geräteübersicht
Anschluss Lichtschalten
Technische Daten
230 V AC (188 bis 260 V AC), 50 Hz
Reiheneinbaugehäuse 6 TE für Hutschiene
DIN EN 60715 TH35
800 g
I(a) = 60 mA
I(P) = 600 mA
U(a/b) = 24 V ± 1 V, U(b/P) = 26V ± 1V
U(a/b) = 21 V ± 1 V
U(Tö) = 12 V ± 2 V, 50 Hz (lastabhängig)
nach EN 50081 und EN 50082-2
gemäß EN 55011
3
Anschluss TCS:BUS
Potentiometer
Lichtschaltzeit
Potentiometer
Türöffnerzeit
Run/Prog-Taste
Run/Prog-Anzeige
(LED)
Technische Änderungen vorbehalten.
PI_PSG02_Art0005842.doc
2A
