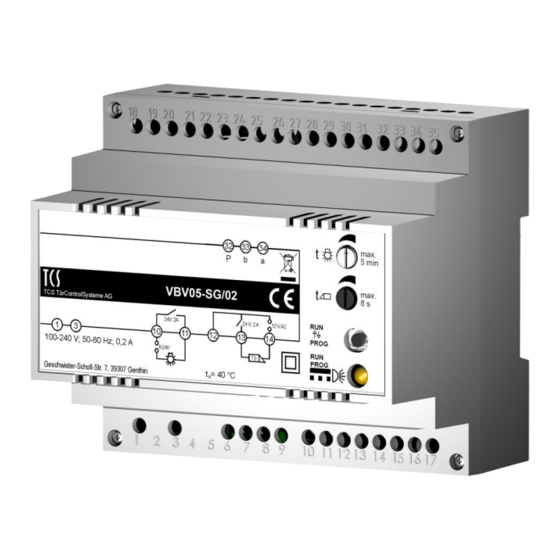

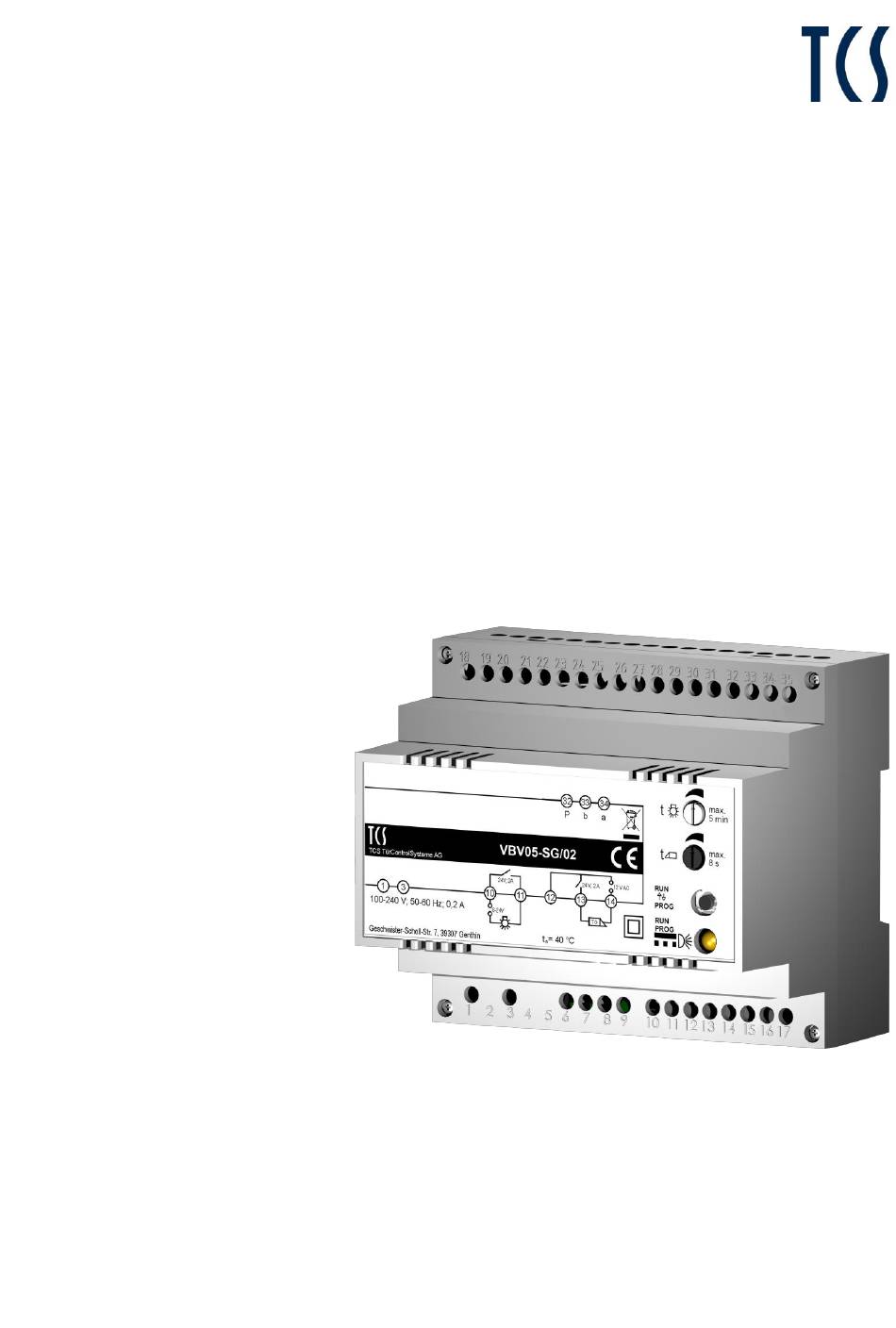

- Seite 1 Produktinformation Versorgungs- und Steuergerät VBVS05-SG/02...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ......................... 4 Einleitung ........................4 Hinweise zur Produktinformation ..........................4 Verwendete Symbole für Warnhinweise ........................4 Weitere verwendete Symbole und Kennzeichnungen ....................4 Sicherheitshinweise ..................... 5 Allgemeine Sicherheitsbestimmungen ......................... 5 Installation – Schutzmaßnahmen ..........................5 Produktbeschreibung ....................6 Bestimmungsgemäßer Gebrauch .......................... -
Seite 4: Lieferumfang
Lieferumfang 1 x Versorgungs-und Steuergerät VBVS05-SG/02 Produktinformation Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War- tung und Reparatur zugänglich ist. -
Seite 5: Sicherheitshinweise
Wasser oder anderen Flüssigkeiten in Berührung bringen. Vermeiden Sie das Eindringen von elektrisch leitenden Kleinteilen in die Lüftungsschlitze. Beachten Sie bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbe- stimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: Getrennte Führung von Starkstrom- und Schwachstromleitungen, ... -
Seite 6: Produktbeschreibung
Produktbeschreibung Bestimmungsgemäßer Gebrauch Das Gerät dient zur zentralen Versorgung und Steuerung von größeren TCS:BUS- Audioanlagen oder kleineren TCS:BUS-Videoanlagen mit bis zu 2 Strängen bei Verwendung eines TCS-Videoverteilers. Es ist für die Montage in einem Schaltschrank auf Tragschienen TS 35 geeignet. -
Seite 7: Geräteübersicht
Potenziometer: Einstellen der Türöffnerzeit Anschluss Lichtschalten Potenziometer: Einstellen der Lichtschaltzeit Verriegelung Hutschiene Run/Prog-Taster Anschluss Netzspannung Run/Prog-Anzeige (gelbe LED) Anschluss TCS:BUS Anschluss Türöffner Anzeige- und Bedienelemente AUS: Gerät nicht in Betrieb Anzeige Run/Prog AN: Gerät in Betrieb gelbe LED ... -
Seite 8: Montage Und Installation
Montage und Installation Montage Montage auf der Hutschiene ► Setzen Sie das Versorgungs- und Steuergerät auf die Hut- schiene (1) auf. ► Rasten Sie das Versorgungs- und Steuergerät mit leichtem Druck ein (2). ► Prüfen Sie, ob die Verriegelung sicher eingerastet ist (Abb. -
Seite 9: Schaltungsbeispiel Pre:pack Video
Schaltungsbeispiel pre:pack Video Abb. 5: Schaltungsbeispiel pre:pack Video Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung. Inbetriebnahme ACHTUNG! Beschädigung des Gerätes durch zu hohe Spannung. Verbinden Sie nicht die Video-Adern V1 und V2 mit P-, a- oder b-Ader, wenn diese unter Spannung stehen. -
Seite 10: Programmiermodus Der Anlage Ein- / Ausschalten
Besteht ein Kurzschluss zwischen a- und b-Ader oder P- und b-Ader, schaltet das Gerät Besteht ein Kurzschluss zwischen a- und P-Ader, schaltet es nicht ab. Die Geräte am TCS:BUS können keine Protokolle senden. ► Schalten Sie die Netzspannung ein. -
Seite 11: Lichtschaltfunktion De-/Aktivieren
Lichtschaltfunktion de-/aktivieren* Lichtschaltfunktion: Durch Betätigen der Türöffnertaste an der Innenstation kann über den angeschlossenen Lichtschaltautomaten das Licht geschaltet werden, wenn keine Sprechver- bindung besteht. Werkseinstellung: Funktion ist deaktiviert. ► Drücken Sie die … bis die LED blinkt. ► Drücken Sie kurz Die LED leuchtet. -
Seite 12: Konformität
Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog.
