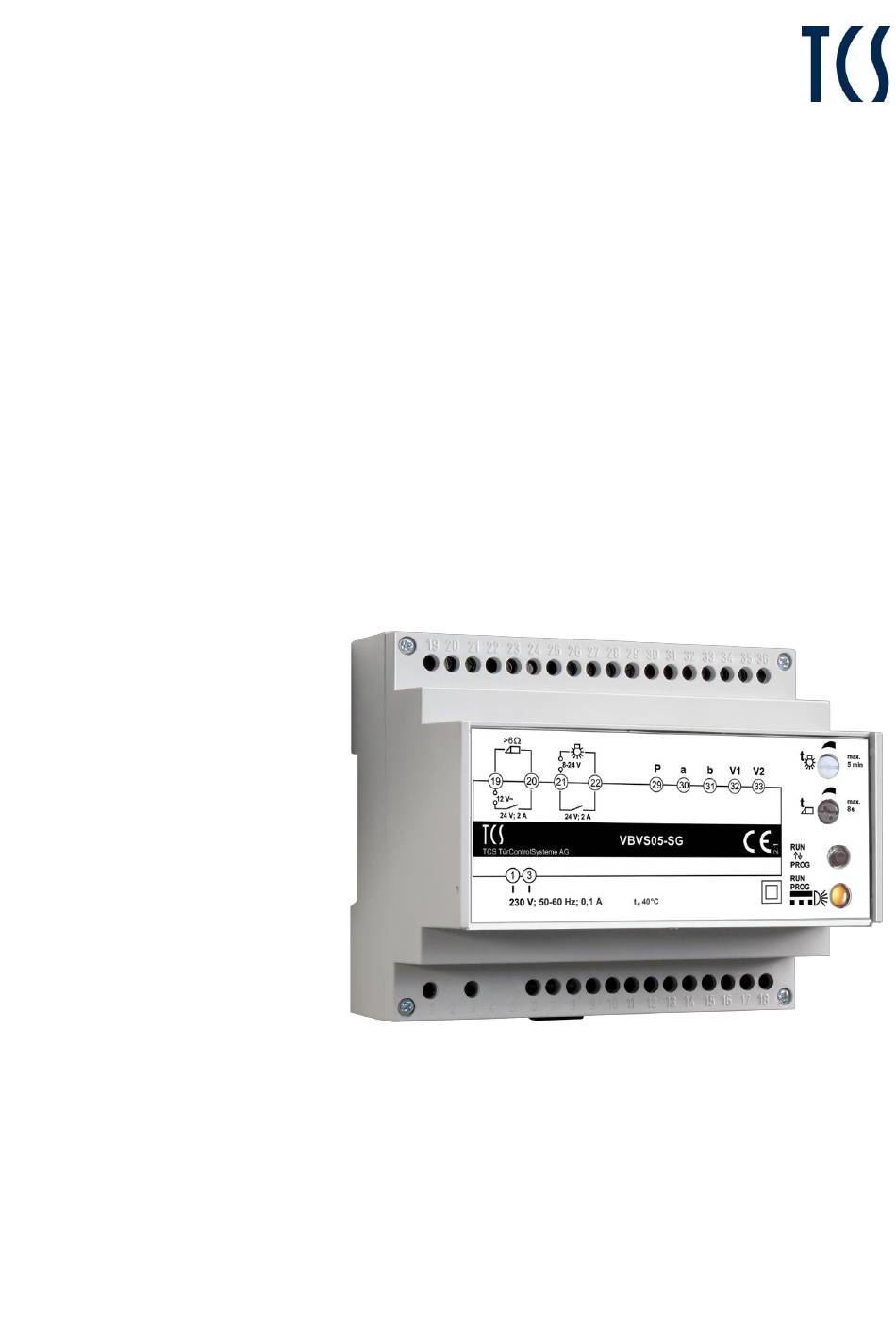

- Seite 1 Produktinformation Versorgungs- und Steuergerät VBVS05-SG...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ......................... 3 Einleitung ........................3 Hinweise zur Produktinformation ..........................3 Verwendete Symbole für Warnhinweise ........................3 Weitere verwendete Symbole und Kennzeichnungen ....................3 Sicherheitshinweise ..................... 4 Allgemeine Sicherheitsbestimmungen ......................... 4 Installation – Schutzmaßnahmen ..........................4 Produktbeschreibung ....................5 Bestimmungsgemäßer Gebrauch .......................... -
Seite 3: Lieferumfang
Lieferumfang 1 x VBVS05-SG Produktinformation Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War- tung und Reparatur zugänglich ist. -
Seite 4: Sicherheitshinweise
Wasser oder anderen Flüssigkeiten in Berührung bringen. Vermeiden Sie das Eindringen von elektrisch leitenden Kleinteilen in die Lüftungsschlitze. Beachten Sie bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbe- stimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: Getrennte Führung von Starkstrom- und Schwachstromleitungen, ... -
Seite 5: Produktbeschreibung
Produktbeschreibung Bestimmungsgemäßer Gebrauch Das Versorgungs- und Steuergerät VBVS05-SG dient zur zentralen Versorgung und Steuerung von grö- ßeren TCS:BUS- Audioanlagen oder kleineren TCS:BUS-Videoanlagen mit bis zu 2 Strängen bei Ver- wendung eines TCS-Videoverteilers. Es ist für die Montage in einem Schaltschrank auf Tragschienen TS 35 geeignet. -
Seite 6: Geräteübersicht

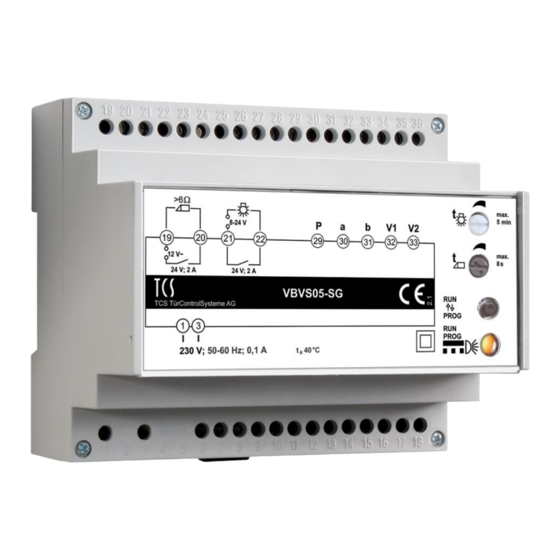

Geräteübersicht Abb. 1: Geräteübersicht Anschluss Wechselspannungs-Türöffner Anschluss Video Anschluss Lichtschalten Anschluss Netzspannung Anschluss TCS:BUS Technische Daten Versorgungsspannung 230 V ± 10 %, 50-60 Hz Eingangsstrom 0,35 mA maximaler Eingangsstrom 100 mA Ausgangsstrom a-Klemme I(a) = 60 mA Ausgangsstrom P-Klemme I(P) = 600 mA I(Pmax) = 700 mA, für: 1 min Last , 10 min Pause zwischen zwei Maxi-... -
Seite 7: Installation
Installation Anschlussleitungen 0,08 … 0,82 mm (Ø 0,32 … 1,0 mm) Zulässiger Querschnitt (Durchmesser): Max. Anzahl Drähte pro Klemmenkontakt: 6 x 0,8 mm, 10 x 0,6 mm Schließen Sie weitere Adern mit Hilfsklemmen an. Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt. -
Seite 8: Schaltungsbeispiel 2: Vbvs05 Mit Zusätzlichem Ngv1011
Schaltungsbeispiel 2: VBVS05 mit zusätzlichem NGV1011 Abb. 3: Schaltungsbeispiel 2 Schaltungsbeispiel 3: Anschluss Treppenlicht-Zeitschalter FNA1000-0400 Abb. 4: Schaltungsbeispiel 3 Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung. -
Seite 9: Inbetriebnahme
Inbetriebnahme ► Installieren Sie die TCS-Anlage vollständig. ACHTUNG! Beschädigung des Gerätes durch zu hohe Spannung. Verbinden Sie nicht die Video-Adern V1 und V2 mit P-, a- oder b-Ader, wenn diese unter Spannung stehen. ACHTUNG! Beschädigung des Gerätes durch Vertauschen von a- und P-Ader Das Vertauschen von a- und P-Ader kann während des Betriebes zum Defekt des VBVS05... -
Seite 10: Türöffnerzeit Einstellen
Türöffnerzeit einstellen Die Anlage ist in Betrieb, die LED leuchtet. Zeit einstellen Dann den Programmiermodus der Anlage einschalten und wieder ausschalten. ► Drücken Sie kurz ► Drücken Sie kurz - : mindestens 1 s Die LED blinkt. Die LED leuchtet. + : maximal 8 s die RUN/PROG- die RUN/Prog-... -
Seite 11: Lichtschaltfunktion Deaktivieren
Lichtschaltfunktion deaktivieren* ► Drücken Sie kurz die ► Drücken Sie die … bis die LED leuchtet. Die LED blinkt. ► Lassen Sie die RUN/PROG-Taste. RUN/PROG-Taste solange, … RUN/PROG-Taste los. Das Blinken der LED bedeutet hier nicht, dass sich die Anlage im Programmiermodus befindet. Licht schalten. -
Seite 12: Gewährleistung
Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog. Service Fragen richten Sie bitte an unsere TCS HOTLINE 04194 9881-188.
