zulässige Anschlussausführung
• Hilfsklemmen:
Der Abstand der Hilfsklemme von der Geräteklemme darf max. 5 cm sein.
• Durchschleifen Innenstation zu Innenstation:
Schließen Sie eine weitere Innenstation direkt an die Geräteklemmen der Innenstation zuvor
an (bis zu 8 Innenstationen zulässig).
Achtung, verwenden Sie ausschließlich Geräte aus dem TCS-Sortiment Video-2-Draht. Einen
Hinweis liefert Ihnen das ICON auf dem Gerät und in
der Produktinformation.
Mit Hilfe der Filter-Platine FVW3040-0000 können Sie TCS:BUS-Geräte z.B. ISH3x30-0140,
ISW3x30-0140, BRE2 an das Video-2-Draht-System anschließen. Weiter Informationen finden
Sie in der Produktinformation des FVW3040-0000. Produktinformationen sind im Downloadbe-
reich unter www.tcsag.de verfügbar.

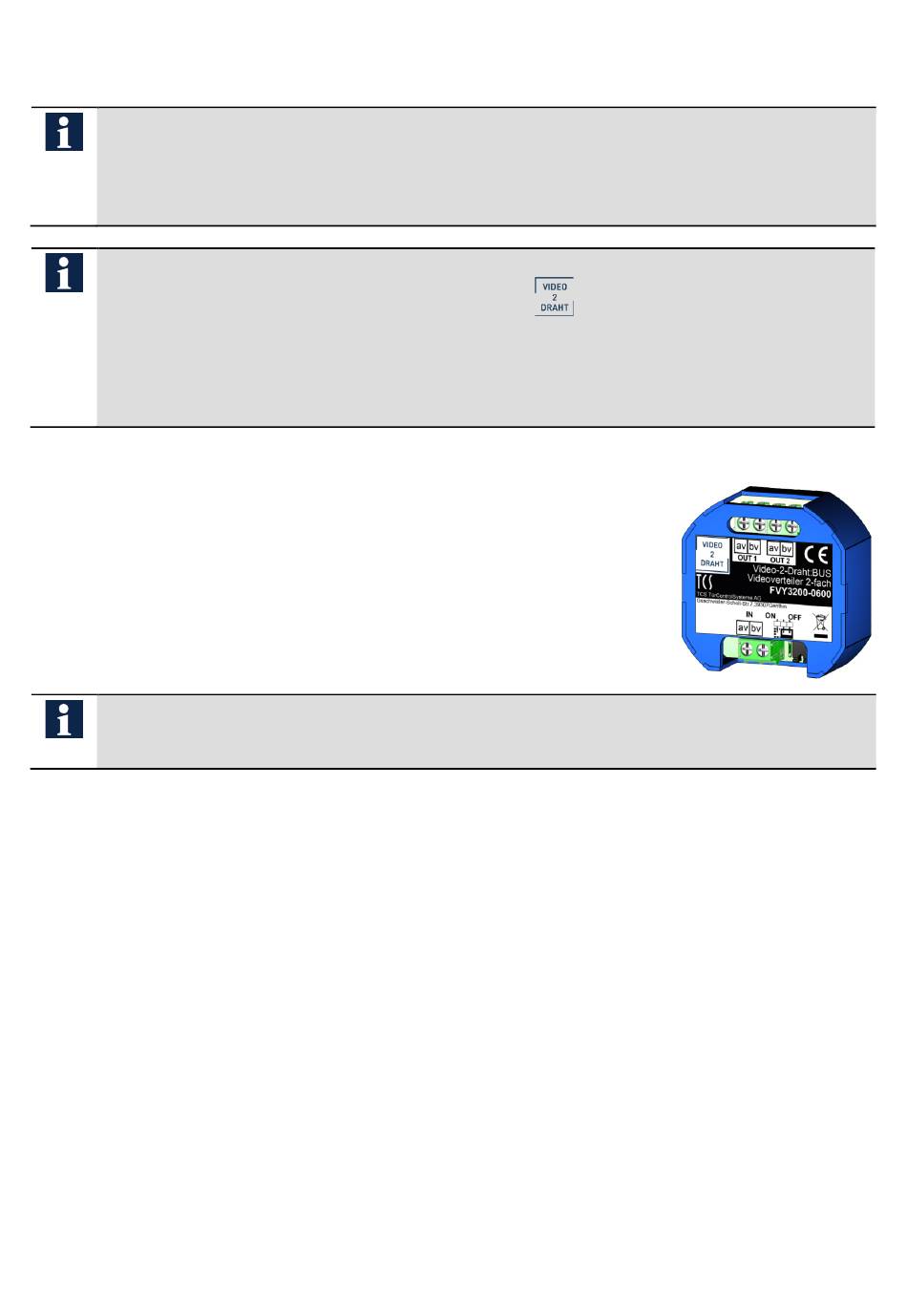

Anschlussrichtlinien für Videoverteiler FVY3200-0600
Das FVY3200-0600 ist Ersatz für den Vorgänger FVY2200-0600.
Aufgrund abweichender externer Beschaltung, dürfen beide Geräte NICHT in einer Anlage
verwendet werden.
– Jede Stichleitung bzw. jeder Ausgang muss jeweils bei der letzten Innenstation über den
Abschlusswiderstand abgeschlossen werden. Wird kein Abschlusswiderstand gesetzt können an den
Video-Innenstationen Bildstörungen auftreten.
– Pro Abzweig (Stichleitung) im Gebäude ist ein Ausgang des Videoverteilers erforderlich.
– Max. 1 parallele Innenstation ist pro installierte Innenstation möglich.
– Max. 24 Innenstationen pro Anlage möglich.
– Max. 8 Innenstationen durchgeschliffen am Ausgang.
