- Seite 1 Handbuch Servicegerät TCSK-01 ab Software Version 2.3 TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de HB_TCSK01_Art0005375.doc 5A...
-
Seite 2: Inhaltsverzeichnis
Bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbestimmun- gen für Fernmeldeanlagen nach VDE 0800 zu beachten. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 3: Begriffe
Eingangsstrom: I(Pmax) = 13 mA Genauigkeit: 0,5 V 0 – 25V DC Messbereich: TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de HB_TCSK01_Art0005375.doc 5A... -
Seite 4: Geräteübersicht

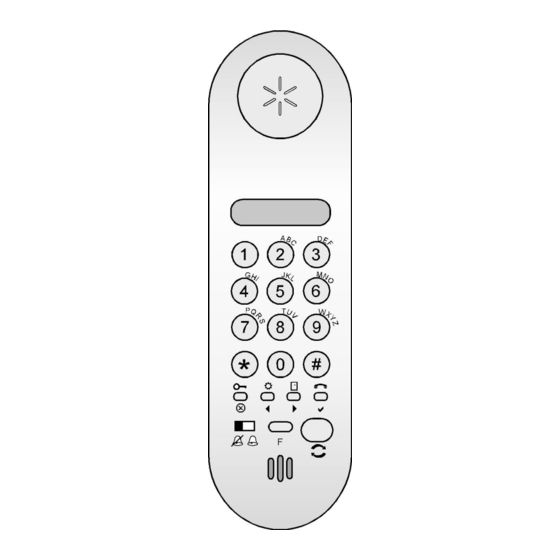

Das Servicegerät TCSK-01 dient zur Anlagenprogrammierung und -analyse. Kurzbeschreibung Funktionen Anzeigen von BUS-Protokollen durch Zahlencodes Auswerten und kontrollieren von :BUS-Protokollen TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de HB_TCSK01_Art0005375.doc 5A... -
Seite 5: Reinigung
(siehe Abschnitt Anschließen ). Auf dem Display erscheint kurzzeitig die Anzeige P und die Seriennummer: TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 6: Servicegerät Freischalten
Buchse für PET/TCKE Buchse für PES/TCU Adapterplatine* 3-polige Klemme für beliebiges Kabel TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de HB_TCSK01_Art0005375.doc 5A... -
Seite 7: Umschalten Der Anzeige
Langes Steuerprotokoll mit Anzeige der Seriennummer des Gerätes Langes Steuerprotokoll mit Anzeige der Steuerfunktionsnummer Internruf mit Anzeige der Seriennummer des gerufenen Gerätes TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 8: Auslesen Der As-Adresse Einer Außenstation
Ein positiver Quittungston TCSK bestätigt die on, die dieser Innenstation zugeordnet werden soll. erfolgreiche Programmierung. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 9: Funktionsprüfung Der Anlage
Internruftaste nochmals betätigen * Seriennummer ist mindestens 3-stellig, ggf. Nummer mit vorangestellten Nullen auffüllen (z. B. 1 001) TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 10: Durch Eingabe Von Befehlssequenzen
= AS-Adresse der Außenstation für diesen Kamera-Eingang (Wert 0 ... 63) = Slave-Adresse am VSW04 (Wert 1...4) HINWEIS: Die AS-Adresse der Video-Außenstation zuvor mit TCSK-01 einstellen (siehe S. 13: * 76 #). Kamera-Eingang mit Video-Außenstation verbinden Kamera-Eingang mit Kamera ohne Außenstation verbinden Kamera-Eingang löschen *... - Seite 11 = AS-Adresse der Video-Außenstation Ser.-Nr.VU = Seriennummer des FVU1210 = Nummer des Videoeingangs am FVU1210 (Wert 1 oder 2) HINWEIS: Die AS-Adresse der Video-Außenstation zuvor mit TCSK-01 einstellen (siehe S.13: * 76 #). FVU1210, Videoeingang K mit Video-Außenstation verbinden FVU1210–AS-Zuordnung zum Videoeingang löschen FVU1210-Werkseinstellung laden: Steuerfunktion auslösen...
- Seite 12 04/2012 Geräte am BUS suchen Das TCSK-01 kann alle am BUS angeschlossenen Geräte (max. 80) einer speziellen Geräteart ermitteln und deren Seriennummern anzeigen. Nach Eingabe des jeweiligen Befehls werden alle Geräte des ge- suchten Typs eingelesen. Die Anzahl der gefundenen Geräte wird kurzzeitig angezeigt. Anschließend er- scheint die zuerst gefundene Seriennummer in Display.
- Seite 13 04/2012 Außenstationen konfigurieren Mit dem TCSK-01 können einige Funktionsmerkmale der Außenstationen verändert werden. Jede Außen- station besitzt eine Seriennummer. Damit die Einstellungen die gewünschte Außenstation erreichen, muss in allen Befehlssequenzen der Gruppe 7 die Seriennummer der Außenstation mit angegeben werden.
- Seite 14 Parallelruf ausschalten * Hinweis für VMH30, VML30, VMH30C, VMH30C, VMF30: Parallelzuordnung deaktiviert Internruf 3, Steuerfunktion 10 auf Taste TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de...
-
Seite 15: Konformität
Sammelstelle für Elektronikschrott. Entsorgen Sie die Verpackungsteile in Sammelbehälter für Pappe und Papier und Kunststoffe. TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de... -
Seite 16: Gewährleistung
TCS HOTLINE 04194/ 9 88 11 88 Hauptsitz TCS TürControlSysteme AG, Geschwister-Scholl-Str. 7, 39307 Genthin Tel.: 03933/879910, FAX: 03933/879911, www.tcsag.de TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94/ 9 88 11 88 Technische Änderungen vorbehalten. FAX: 0 41 94/ 9 88 129 Mail: hotline@tcsag.de...
