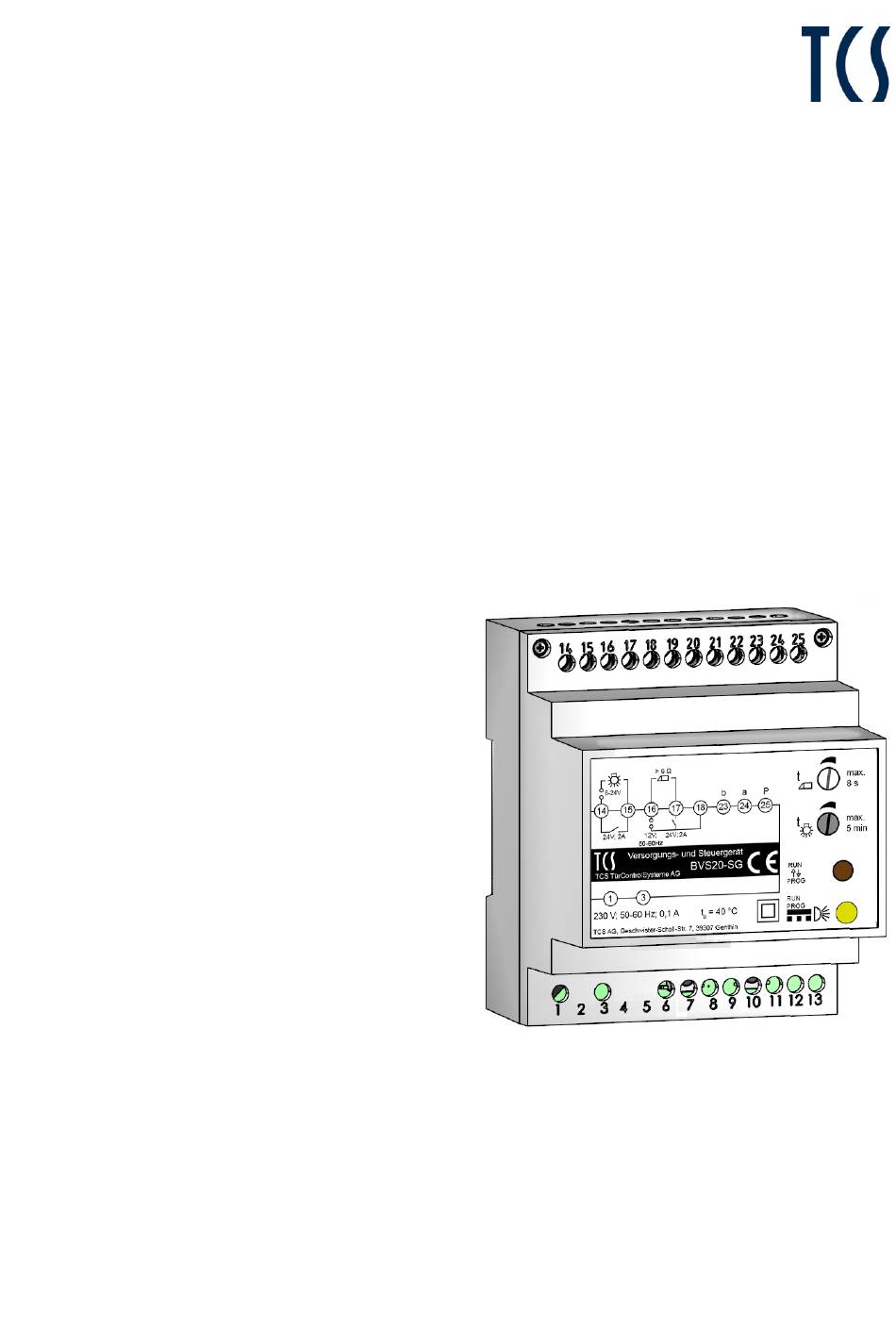

Produktinformation
Versorgungs- und Steuergerät
BVS20-SG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TCS BVS20-SG

Inhaltszusammenfassung für TCS BVS20-SG

  • Seite 1 Produktinformation Versorgungs- und Steuergerät BVS20-SG...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Lieferumfang ........................4 Einleitung ........................4 Hinweise zur Produktinformation ..........................4 Verwendete Symbole für Warnhinweise ........................4 Weitere verwendete Symbole und Kennzeichnungen ....................4 Sicherheitshinweise....................... 5 Allgemeine Sicherheitsbestimmungen ......................... 5 Installation – Schutzmaßnahmen ..........................5 Produktbeschreibung ..................... 6 Bestimmungsgemäßer Gebrauch ..........................6 Kurzbeschreibung .................................

  • Seite 4: Lieferumfang

    Lieferumfang 1 x BVS20-SG Produktinformation Einleitung Hinweise zur Produktinformation Die Produktinformation richtet sich ausschließlich an Elektrofachkräfte. Die Produktinformation beinhaltet wichtige Hinweise zum bestimmungsgemäßen Gebrauch, Installation und Inbetriebnahme. Bewahren Sie die Produktinformation an einem geeigneten Ort auf, wo sie für War- tung und Reparatur zugänglich ist.

  • Seite 5: Sicherheitshinweise

    Kurzschluss, Brand oder elektrischen Schlag verursachen. Deshalb das Gerät nicht mit Wasser oder anderen Flüssigkeiten in Berührung bringen. Beachten Sie bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbe- stimmungen für Fernmeldeanlagen nach VDE 0800. Unter anderem: • Getrennte Führung von Starkstrom- und Schwachstromleitungen, •...

  • Seite 6: Produktbeschreibung

    Bestimmungsgemäßer Gebrauch Das BVS20 dient zur zentralen Versorgung und Steuerung von kleinen TCS:BUS-Audioanlagen mit ei- nem Strang bis 40 mA. Das Gerät darf ausschließlich für die Versorgung des TCS:BUS verwendet wer- den. In Kombination mit einem Gleichspannungsnetzgerät NGV1011-0400 können auch Videoanlagen be- trieben werden.

  • Seite 7: Geräteübersicht

    Geräteübersicht Abb. 1: Geräteübersicht Anschluss Lichtschalten Anschluss TCS:BUS Anschluss Wechselspannungs-Türöffner Anschluss Netzspannung Technische Daten Versorgungsspannung 230 V ± 10 %, 50-60 Hz Leistungsaufnahme 2,5 W maximaler Leistungsaufnahme 20 W Ausgangsstrom a-Klemme I(a) = 40 mA Ausgangsstrom P-Klemme I(P) = 60 mA maximaler Ausgangsstrom I(Pmax) = 100 mA, für 1 min Last...

  • Seite 8: Installation

    Installation Anschlussleitungen Zulässiger Querschnitt (Durchmesser): 0,08 … 0,82 mm (Ø 0,32 … 1,0 mm) Max. Anzahl Drähte pro Klemmenkontakt: 6 x 0,8 mm, 10 x 0,6 mm Schließen Sie weitere Adern mit Hilfsklemmen an. Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit gleichem Durchmesser in einem Klemmenkontakt.

  • Seite 9: Schaltungsbeispiel: Externer Trafo

    Schaltungsbeispiel: externer Trafo Abb. 4: Schaltungsbeispiel externer Trafo Schließen Sie den externen Trafo nur so wie im Schaltungsbeispiel an. Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter www.tcsag.de zur Verfügung. Inbetriebnahme ► Installieren Sie die TCS-Anlage vollständig.

  • Seite 10: Bedienung

    Bedienung Programmiermodus der Anlage ein- / ausschalten Die Anlage ist in Betrieb, die LED leuchtet. Programmiermodus der Anlage einschalten Programmiermodus der Anlage ausschalten Drücken Sie kurz die RUN/PROG-Taste. Die LED blinkt. Drücken Sie kurz die RUN/PROG-Taste. Die LED leuchtet. Türöffnerzeit einstellen Die Anlage ist in Betrieb, die LED leuchtet.

  • Seite 11: Lichtschaltfunktion Aktivieren

    Lichtschaltfunktion aktivieren* Werkseinstellung: Funktion ist deaktiviert. Drücken Sie die RUN/PROG- …bis die LED blinkt. Lassen Drücken Sie kurz die Die LED leuchtet. Taste solange… Sie die RUN/PROG-Taste los. RUN/PROG-Taste. Lichtschaltfunktion deaktivieren* Drücken Sie kurz die Die LED blinkt. Drücken Sie die RUN/PROG- …bis die LED leuchtet.

  • Seite 12: Konformität

    Entsorgen Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier. Gewährleistung Wir bieten Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. • Wenden Sie sich direkt an die TCS HOTLINE unter 04194 9881-188. • Unsere Verkaufs- und Lieferbedingungen finden Sie unter www.tcsag.de, Downloads, Handelsinformationen und in unserem aktuellen Produktkatalog.
