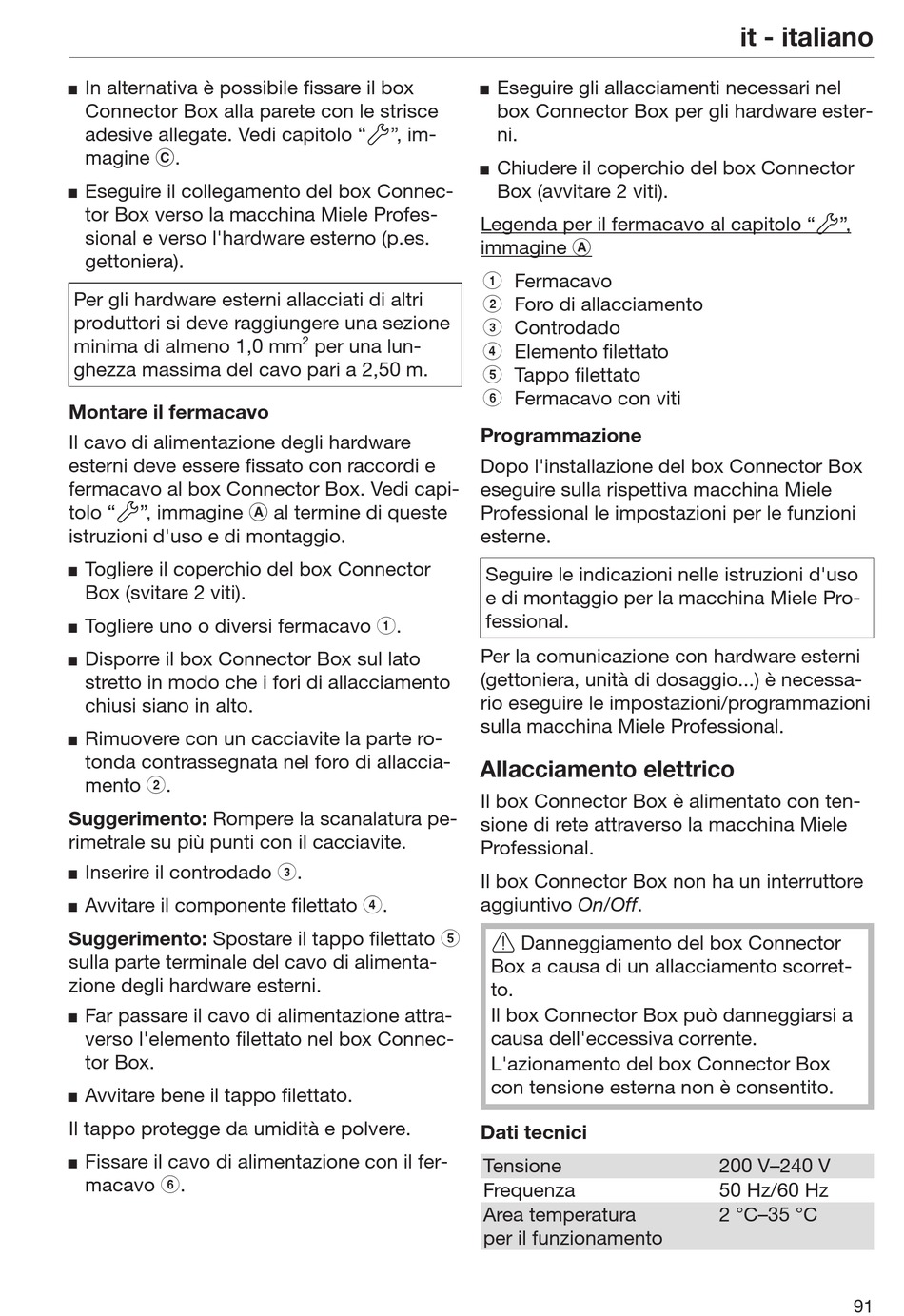

Allacciamento Elettrico - Miele Connector-Box Gebrauchs- Und Montageanweisung

In alternativa è possibile fissare il box

Connector Box alla parete con le strisce
adesive allegate. Vedi capitolo "", im-
magine .
Eseguire il collegamento del box Connec-

tor Box verso la macchina Miele Profes-
sional e verso l'hardware esterno (p.es.
gettoniera).
Per gli hardware esterni allacciati di altri
produttori si deve raggiungere una sezione
minima di almeno 1,0 mm
ghezza massima del cavo pari a 2,50 m.
Montare il fermacavo
Il cavo di alimentazione degli hardware
esterni deve essere fissato con raccordi e
fermacavo al box Connector Box. Vedi capi-
tolo "", immagine  al termine di queste
istruzioni d'uso e di montaggio.
Togliere il coperchio del box Connector

Box (svitare 2 viti).
Togliere uno o diversi fermacavo a.

Disporre il box Connector Box sul lato

stretto in modo che i fori di allacciamento
chiusi siano in alto.
Rimuovere con un cacciavite la parte ro-

tonda contrassegnata nel foro di allaccia-
mento b.
Suggerimento: Rompere la scanalatura pe-
rimetrale su più punti con il cacciavite.
Inserire il controdado c.

Avvitare il componente filettato d.

Suggerimento: Spostare il tappo filettato e
sulla parte terminale del cavo di alimenta-
zione degli hardware esterni.
Far passare il cavo di alimentazione attra-

verso l'elemento filettato nel box Connec-
tor Box.
Avvitare bene il tappo filettato.

Il tappo protegge da umidità e polvere.
Fissare il cavo di alimentazione con il fer-

macavo f.
2
per una lun-
Eseguire gli allacciamenti necessari nel

box Connector Box per gli hardware ester-
ni.
Chiudere il coperchio del box Connector

Box (avvitare 2 viti).
Legenda per il fermacavo al capitolo "",
immagine 
a Fermacavo
b Foro di allacciamento
c Controdado
d Elemento filettato
e Tappo filettato
f Fermacavo con viti
Programmazione
Dopo l'installazione del box Connector Box
eseguire sulla rispettiva macchina Miele
Professional le impostazioni per le funzioni
esterne.
Seguire le indicazioni nelle istruzioni d'uso
e di montaggio per la macchina Miele Pro-
fessional.
Per la comunicazione con hardware esterni
(gettoniera, unità di dosaggio...) è necessa-
rio eseguire le impostazioni/programmazioni
sulla macchina Miele Professional.

Allacciamento elettrico

Il box Connector Box è alimentato con ten-
sione di rete attraverso la macchina Miele
Professional.
Il box Connector Box non ha un interruttore
aggiuntivo On/Off.
 Danneggiamento del box Connector
Box a causa di un allacciamento scorret-
to.
Il box Connector Box può danneggiarsi a
causa dell'eccessiva corrente.
L'azionamento del box Connector Box
con tensione esterna non è consentito.
Dati tecnici
Tensione
Frequenza
Area temperatura
per il funzionamento
