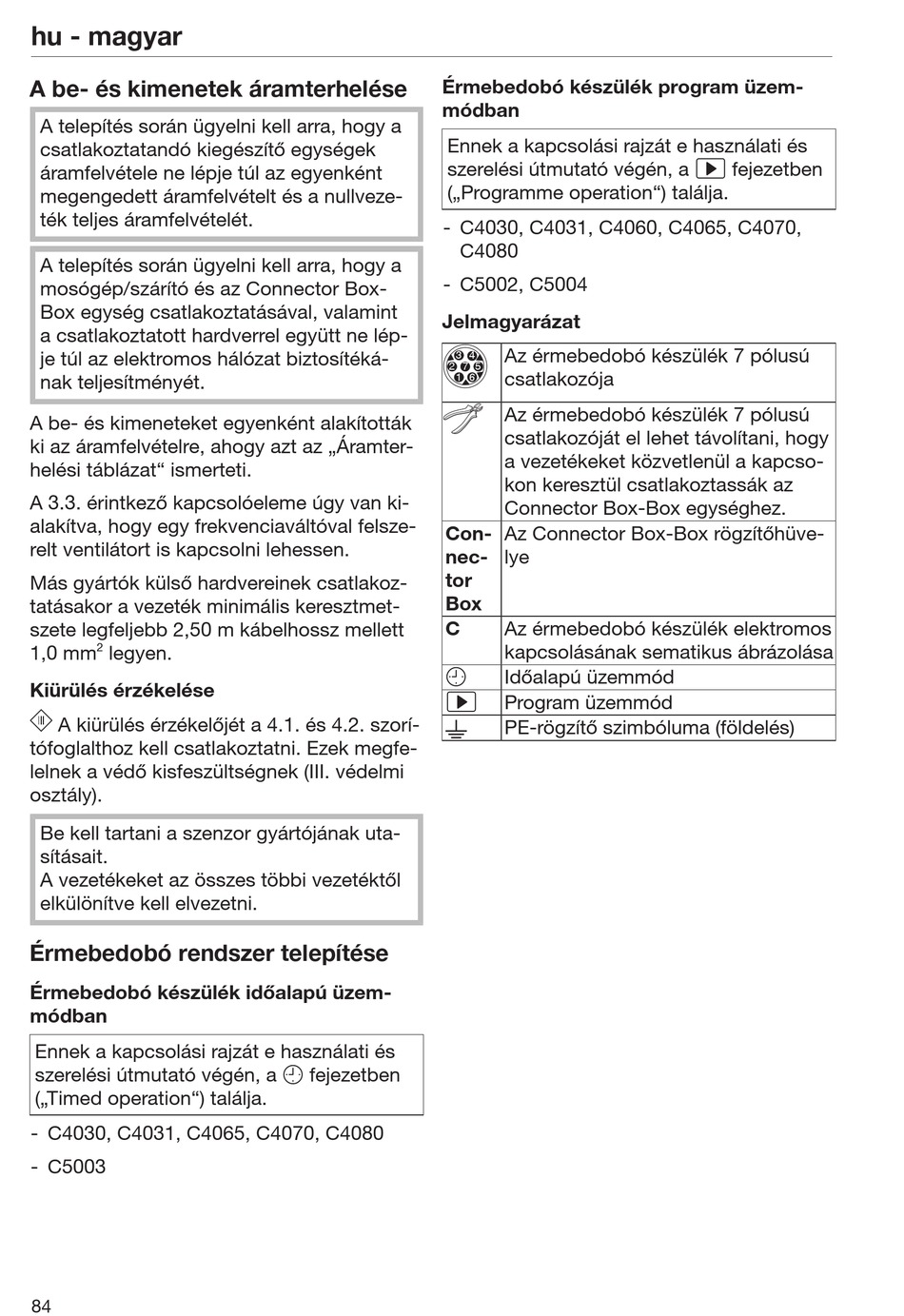

hu - magyar
A be- és kimenetek áramterhelése
A telepítés során ügyelni kell arra, hogy a
csatlakoztatandó kiegészítő egységek
áramfelvétele ne lépje túl az egyenként
megengedett áramfelvételt és a nullveze-
ték teljes áramfelvételét.
A telepítés során ügyelni kell arra, hogy a
mosógép/szárító és az Connector Box-
Box egység csatlakoztatásával, valamint
a csatlakoztatott hardverrel együtt ne lép-
je túl az elektromos hálózat biztosítéká-
nak teljesítményét.
A be- és kimeneteket egyenként alakították
ki az áramfelvételre, ahogy azt az „Áramter-
helési táblázat" ismerteti.
A 3.3. érintkező kapcsolóeleme úgy van ki-
alakítva, hogy egy frekvenciaváltóval felsze-
relt ventilátort is kapcsolni lehessen.
Más gyártók külső hardvereinek csatlakoz-
tatásakor a vezeték minimális keresztmet-
szete legfeljebb 2,50 m kábelhossz mellett
2
1,0 mm legyen.
Kiürülés érzékelése
A kiürülés érzékelőjét a 4.1. és 4.2. szorí-
tófoglalthoz kell csatlakoztatni. Ezek megfe-
lelnek a védő kisfeszültségnek (III. védelmi
osztály).
Be kell tartani a szenzor gyártójának uta-
sításait.
A vezetékeket az összes többi vezetéktől
elkülönítve kell elvezetni.
Érmebedobó rendszer telepítése
Érmebedobó készülék időalapú üzem-
módban
Ennek a kapcsolási rajzát e használati és
szerelési útmutató végén, a  fejezetben
(„Timed operation") találja.
- C4030, C4031, C4065, C4070, C4080
- C5003
84
Érmebedobó készülék program üzem-
módban
Ennek a kapcsolási rajzát e használati és
szerelési útmutató végén, a  fejezetben
(„Programme operation") találja.
- C4030, C4031, C4060, C4065, C4070,
C4080
- C5002, C5004
Jelmagyarázat
Az érmebedobó készülék 7 pólusú
3 4
2 7 5
1 6
csatlakozója
Az érmebedobó készülék 7 pólusú
csatlakozóját el lehet távolítani, hogy
a vezetékeket közvetlenül a kapcso-
kon keresztül csatlakoztassák az
Connector Box-Box egységhez.
Con- Az Connector Box-Box rögzítőhüve-
nec- lye
tor
Box
C Az érmebedobó készülék elektromos
kapcsolásának sematikus ábrázolása

Időalapú üzemmód

Program üzemmód

PE-rögzítő szimbóluma (földelés)
