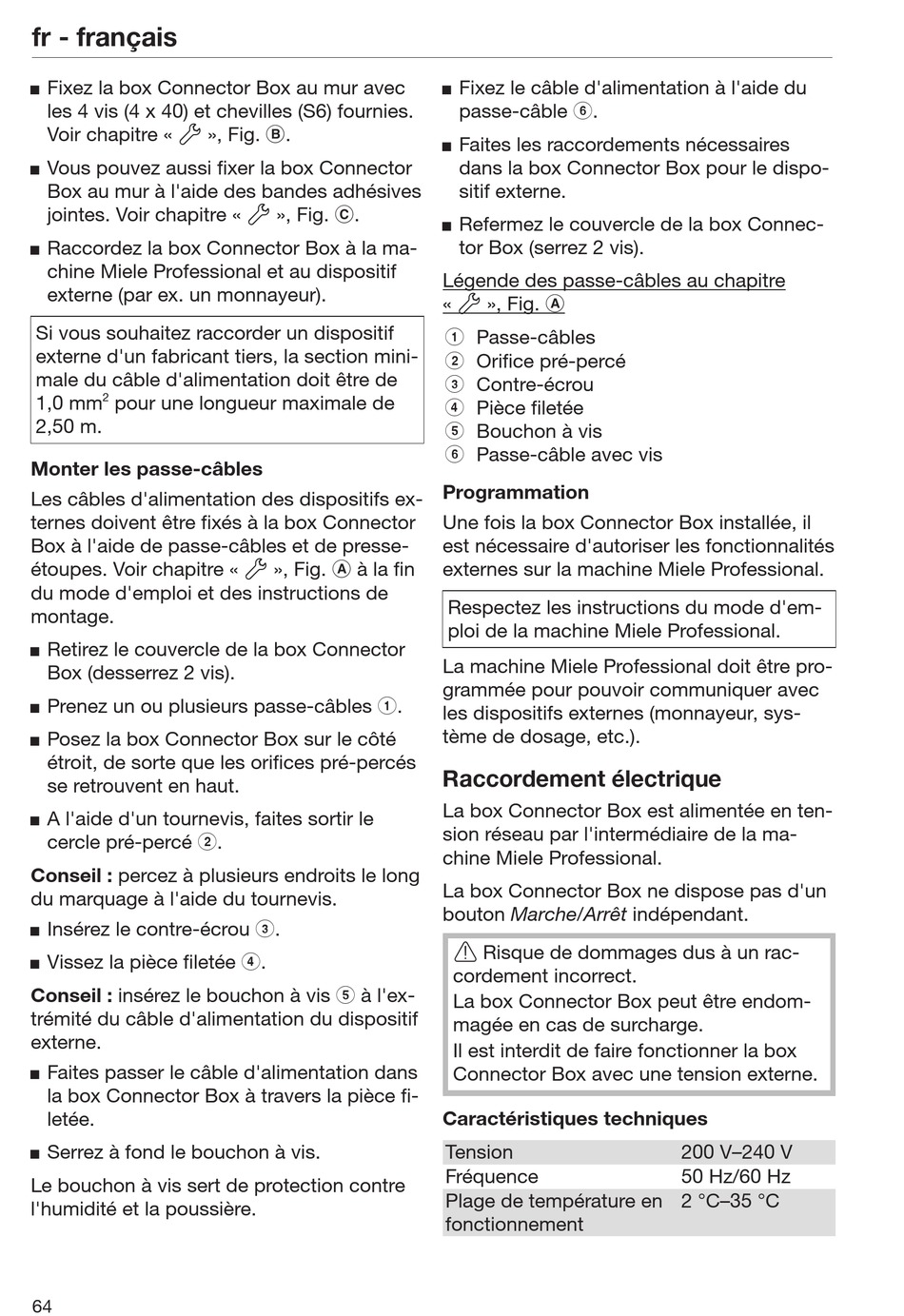

fr - français
Fixez la box Connector Box au mur avec

les 4 vis (4 x 40) et chevilles (S6) fournies.
Voir chapitre «  », Fig. .
Vous pouvez aussi fixer la box Connector

Box au mur à l'aide des bandes adhésives
jointes. Voir chapitre «  », Fig. .
Raccordez la box Connector Box à la ma-

chine Miele Professional et au dispositif
externe (par ex. un monnayeur).
Si vous souhaitez raccorder un dispositif
externe d'un fabricant tiers, la section mini-
male du câble d'alimentation doit être de
2
1,0 mm pour une longueur maximale de
2,50 m.
Monter les passe-câbles
Les câbles d'alimentation des dispositifs ex-
ternes doivent être fixés à la box Connector
Box à l'aide de passe-câbles et de presse-
étoupes. Voir chapitre «  », Fig.  à la fin
du mode d'emploi et des instructions de
montage.
Retirez le couvercle de la box Connector

Box (desserrez 2 vis).
Prenez un ou plusieurs passe-câbles a.

Posez la box Connector Box sur le côté

étroit, de sorte que les orifices pré-percés
se retrouvent en haut.
A l'aide d'un tournevis, faites sortir le

cercle pré-percé b.
Conseil : percez à plusieurs endroits le long
du marquage à l'aide du tournevis.
Insérez le contre-écrou c.

Vissez la pièce filetée d.

Conseil : insérez le bouchon à vis e à l'ex-
trémité du câble d'alimentation du dispositif
externe.
Faites passer le câble d'alimentation dans

la box Connector Box à travers la pièce fi-
letée.
Serrez à fond le bouchon à vis.

Le bouchon à vis sert de protection contre
l'humidité et la poussière.
64
Fixez le câble d'alimentation à l'aide du

passe-câble f.
Faites les raccordements nécessaires

dans la box Connector Box pour le dispo-
sitif externe.
Refermez le couvercle de la box Connec-

tor Box (serrez 2 vis).
Légende des passe-câbles au chapitre
«  », Fig. 
a Passe-câbles
b Orifice pré-percé
c Contre-écrou
d Pièce filetée
e Bouchon à vis
f Passe-câble avec vis
Programmation
Une fois la box Connector Box installée, il
est nécessaire d'autoriser les fonctionnalités
externes sur la machine Miele Professional.
Respectez les instructions du mode d'em-
ploi de la machine Miele Professional.
La machine Miele Professional doit être pro-
grammée pour pouvoir communiquer avec
les dispositifs externes (monnayeur, sys-
tème de dosage, etc.).
Raccordement électrique
La box Connector Box est alimentée en ten-
sion réseau par l'intermédiaire de la ma-
chine Miele Professional.
La box Connector Box ne dispose pas d'un
bouton Marche/Arrêt indépendant.
 Risque de dommages dus à un rac-
cordement incorrect.
La box Connector Box peut être endom-
magée en cas de surcharge.
Il est interdit de faire fonctionner la box
Connector Box avec une tension externe.
Caractéristiques techniques
Tension
Fréquence
Plage de température en
fonctionnement
200 V–240 V
50 Hz/60 Hz
2 °C–35 °C
