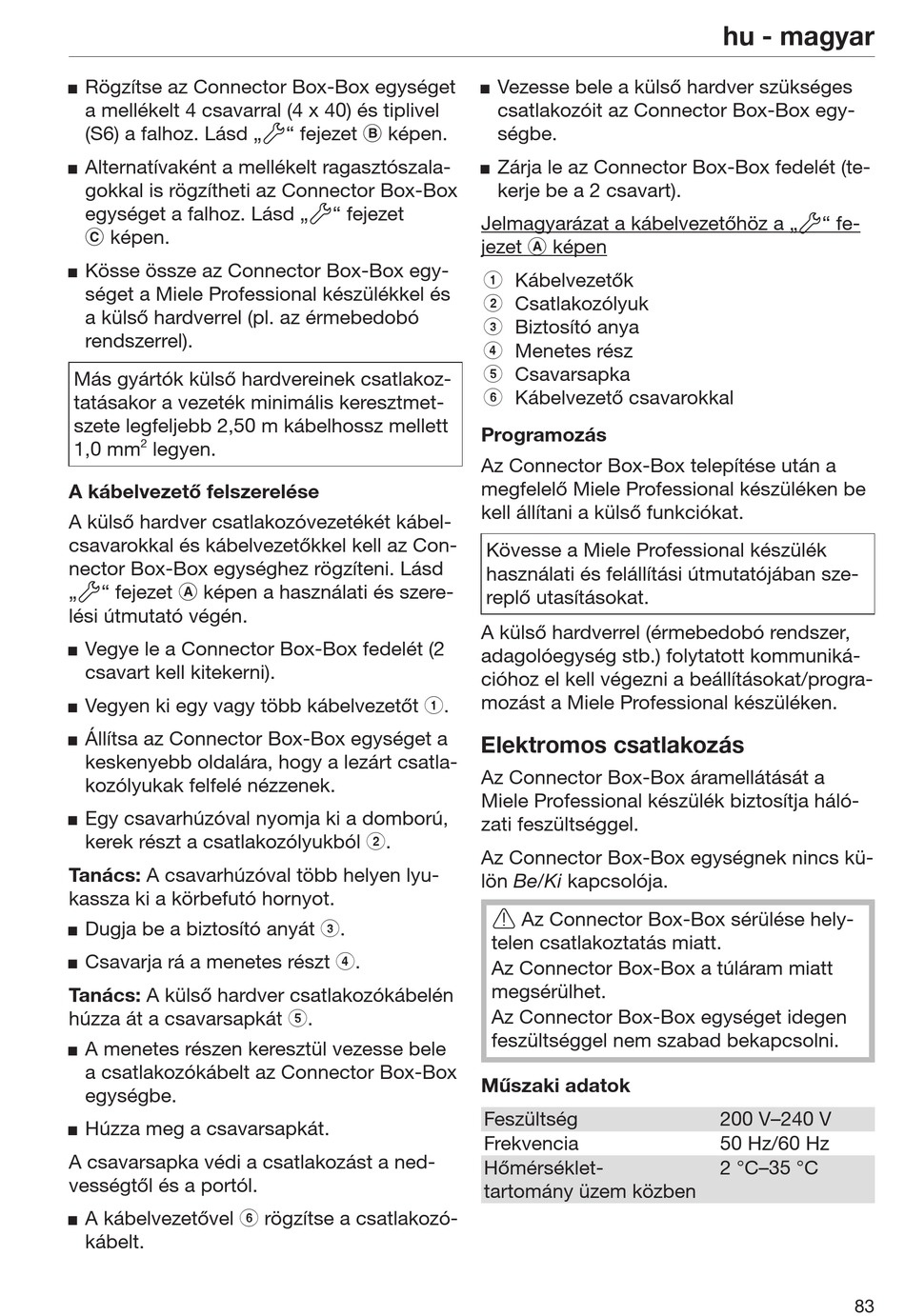

Rögzítse az Connector Box-Box egységet

a mellékelt 4 csavarral (4 x 40) és tiplivel
(S6) a falhoz. Lásd „" fejezet  képen.
Alternatívaként a mellékelt ragasztószala-

gokkal is rögzítheti az Connector Box-Box
egységet a falhoz. Lásd „" fejezet
 képen.
Kösse össze az Connector Box-Box egy-

séget a Miele Professional készülékkel és
a külső hardverrel (pl. az érmebedobó
rendszerrel).
Más gyártók külső hardvereinek csatlakoz-
tatásakor a vezeték minimális keresztmet-
szete legfeljebb 2,50 m kábelhossz mellett
2
1,0 mm legyen.
A kábelvezető felszerelése
A külső hardver csatlakozóvezetékét kábel-
csavarokkal és kábelvezetőkkel kell az Con-
nector Box-Box egységhez rögzíteni. Lásd
„" fejezet  képen a használati és szere-
lési útmutató végén.
Vegye le a Connector Box-Box fedelét (2

csavart kell kitekerni).
Vegyen ki egy vagy több kábelvezetőt a.

Állítsa az Connector Box-Box egységet a

keskenyebb oldalára, hogy a lezárt csatla-
kozólyukak felfelé nézzenek.
Egy csavarhúzóval nyomja ki a domború,

kerek részt a csatlakozólyukból b.
Tanács: A csavarhúzóval több helyen lyu-
kassza ki a körbefutó hornyot.
Dugja be a biztosító anyát c.

Csavarja rá a menetes részt d.

Tanács: A külső hardver csatlakozókábelén
húzza át a csavarsapkát e.
A menetes részen keresztül vezesse bele

a csatlakozókábelt az Connector Box-Box
egységbe.
Húzza meg a csavarsapkát.

A csavarsapka védi a csatlakozást a ned-
vességtől és a portól.
A kábelvezetővel f rögzítse a csatlakozó-

kábelt.
Vezesse bele a külső hardver szükséges

csatlakozóit az Connector Box-Box egy-
ségbe.
Zárja le az Connector Box-Box fedelét (te-

kerje be a 2 csavart).
Jelmagyarázat a kábelvezetőhöz a „" fe-
jezet  képen
a Kábelvezetők
b Csatlakozólyuk
c Biztosító anya
d Menetes rész
e Csavarsapka
f Kábelvezető csavarokkal
Programozás
Az Connector Box-Box telepítése után a
megfelelő Miele Professional készüléken be
kell állítani a külső funkciókat.
Kövesse a Miele Professional készülék
használati és felállítási útmutatójában sze-
replő utasításokat.
A külső hardverrel (érmebedobó rendszer,
adagolóegység stb.) folytatott kommuniká-
cióhoz el kell végezni a beállításokat/progra-
mozást a Miele Professional készüléken.
Elektromos csatlakozás
Az Connector Box-Box áramellátását a
Miele Professional készülék biztosítja háló-
zati feszültséggel.
Az Connector Box-Box egységnek nincs kü-
lön Be/Ki kapcsolója.
 Az Connector Box-Box sérülése hely-
telen csatlakoztatás miatt.
Az Connector Box-Box a túláram miatt
megsérülhet.
Az Connector Box-Box egységet idegen
feszültséggel nem szabad bekapcsolni.
Műszaki adatok
Feszültség
Frekvencia
Hőmérséklet-
tartomány üzem közben
hu - magyar
200 V–240 V
50 Hz/60 Hz
2 °C–35 °C
