hr - Hrvatski

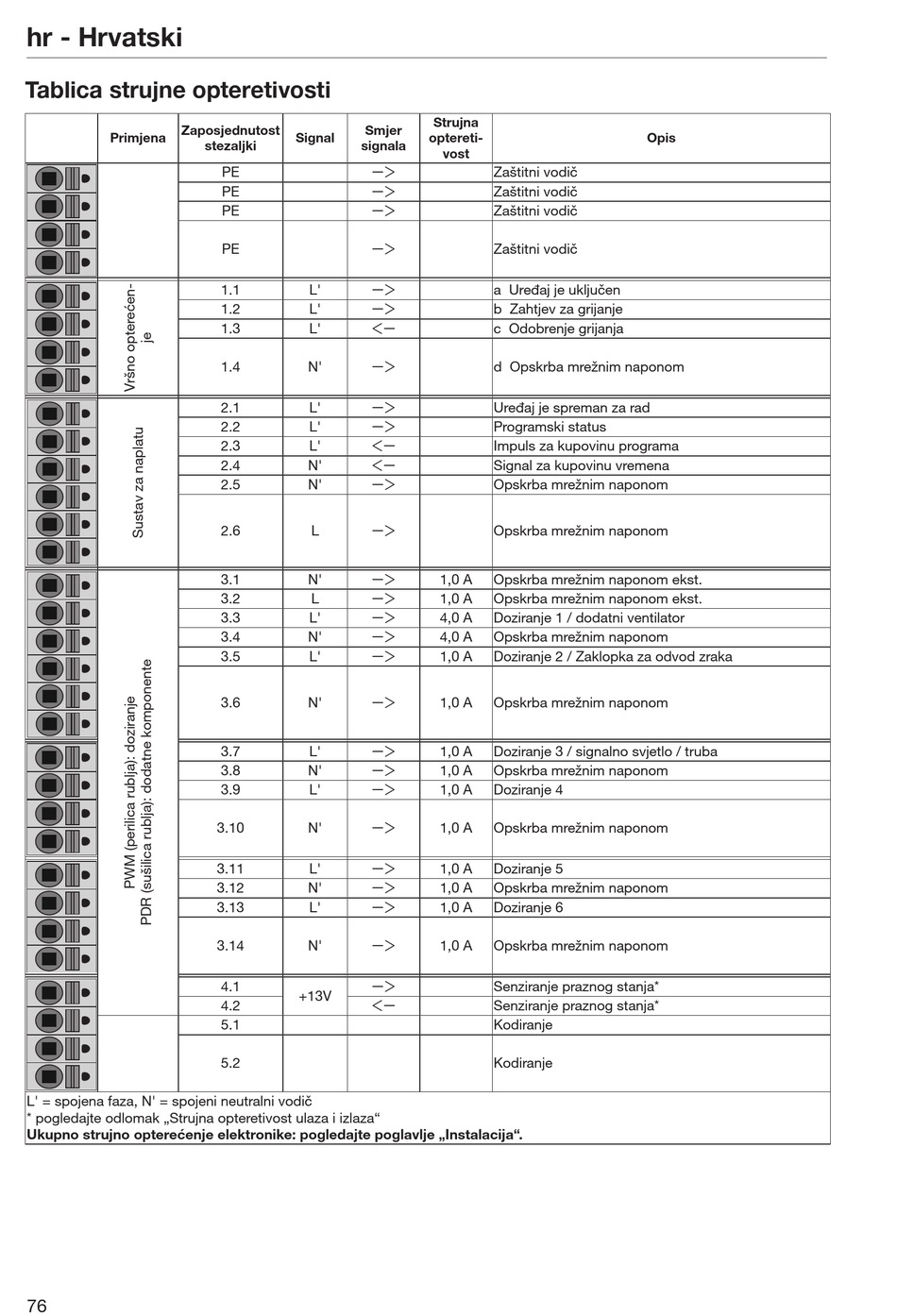

Tablica strujne opteretivosti
Zaposjednutost
Primjena
L' = spojena faza, N' = spojeni neutralni vodič
* pogledajte odlomak „Strujna opteretivost ulaza i izlaza"
Ukupno strujno opterećenje elektronike: pogledajte poglavlje „Instalacija".
76
Smjer
Signal
stezaljki
signala
PE
PE
PE
PE
1.1
L'
1.2
L'
1.3
L'
1.4
N'
2.1
L'
2.2
L'
2.3
L'
2.4
N'
2.5
N'
2.6
L
3.1
N'
3.2
L
3.3
L'
3.4
N'
3.5
L'
3.6
N'
3.7
L'
3.8
N'
3.9
L'
3.10
N'
3.11
L'
3.12
N'
3.13
L'
3.14
N'
4.1
+13V
4.2
5.1
5.2
Strujna
optereti-
vost
Zaštitni vodič
Zaštitni vodič
Zaštitni vodič
Zaštitni vodič
a Uređaj je uključen
b Zahtjev za grijanje
c Odobrenje grijanja
d Opskrba mrežnim naponom
Uređaj je spreman za rad
Programski status
Impuls za kupovinu programa
Signal za kupovinu vremena
Opskrba mrežnim naponom
Opskrba mrežnim naponom
1,0 A
Opskrba mrežnim naponom ekst.
1,0 A
Opskrba mrežnim naponom ekst.
4,0 A
Doziranje 1 / dodatni ventilator
4,0 A
Opskrba mrežnim naponom
1,0 A
Doziranje 2 / Zaklopka za odvod zraka
1,0 A
Opskrba mrežnim naponom
1,0 A
Doziranje 3 / signalno svjetlo / truba
1,0 A
Opskrba mrežnim naponom
1,0 A
Doziranje 4
1,0 A
Opskrba mrežnim naponom
1,0 A
Doziranje 5
1,0 A
Opskrba mrežnim naponom
1,0 A
Doziranje 6
1,0 A
Opskrba mrežnim naponom
Senziranje praznog stanja*
Senziranje praznog stanja*
Kodiranje
Kodiranje
Opis
