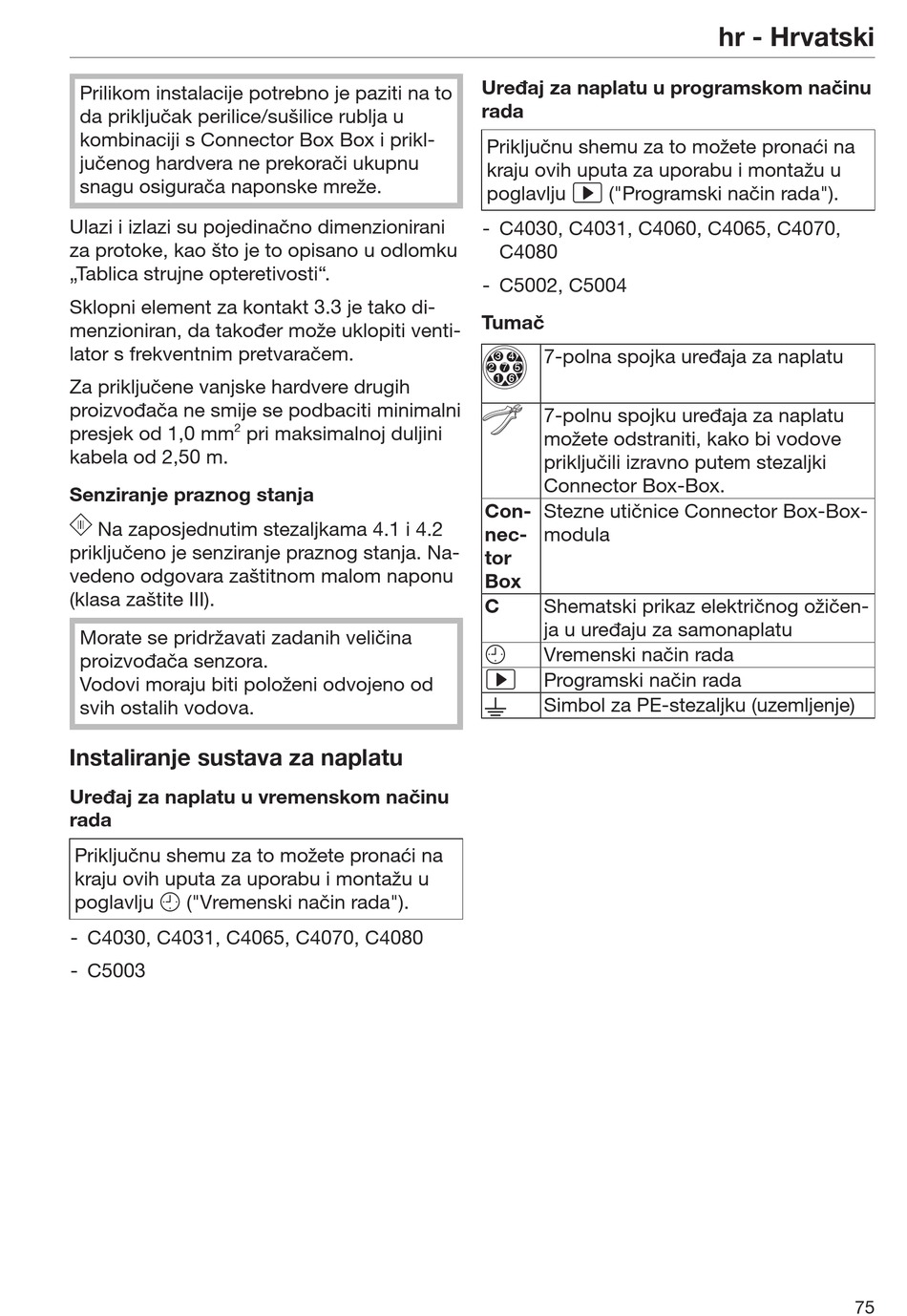

Prilikom instalacije potrebno je paziti na to
da priključak perilice/sušilice rublja u
kombinaciji s Connector Box Box i prikl-
jučenog hardvera ne prekorači ukupnu
snagu osigurača naponske mreže.
Ulazi i izlazi su pojedinačno dimenzionirani
za protoke, kao što je to opisano u odlomku
„Tablica strujne opteretivosti".
Sklopni element za kontakt 3.3 je tako di-
menzioniran, da također može uklopiti venti-
lator s frekventnim pretvaračem.
Za priključene vanjske hardvere drugih
proizvođača ne smije se podbaciti minimalni
2
presjek od 1,0 mm
kabela od 2,50 m.
Senziranje praznog stanja
Na zaposjednutim stezaljkama 4.1 i 4.2
priključeno je senziranje praznog stanja. Na-
vedeno odgovara zaštitnom malom naponu
(klasa zaštite III).
Morate se pridržavati zadanih veličina
proizvođača senzora.
Vodovi moraju biti položeni odvojeno od
svih ostalih vodova.

Instaliranje sustava za naplatu

Uređaj za naplatu u vremenskom načinu
rada
Priključnu shemu za to možete pronaći na
kraju ovih uputa za uporabu i montažu u
poglavlju  ("Vremenski način rada").
- C4030, C4031, C4065, C4070, C4080
- C5003
pri maksimalnoj duljini
Uređaj za naplatu u programskom načinu
rada
Priključnu shemu za to možete pronaći na
kraju ovih uputa za uporabu i montažu u
poglavlju  ("Programski način rada").
- C4030, C4031, C4060, C4065, C4070,
C4080
- C5002, C5004
Tumač
7-polna spojka uređaja za naplatu
3 4
2 7 5
1 6
7-polnu spojku uređaja za naplatu
možete odstraniti, kako bi vodove
priključili izravno putem stezaljki
Connector Box-Box.
Con- Stezne utičnice Connector Box-Box-
nec- modula
tor
Box
C Shematski prikaz električnog ožičen-
ja u uređaju za samonaplatu

Vremenski način rada

Programski način rada

Simbol za PE-stezaljku (uzemljenje)
hr - Hrvatski
75
