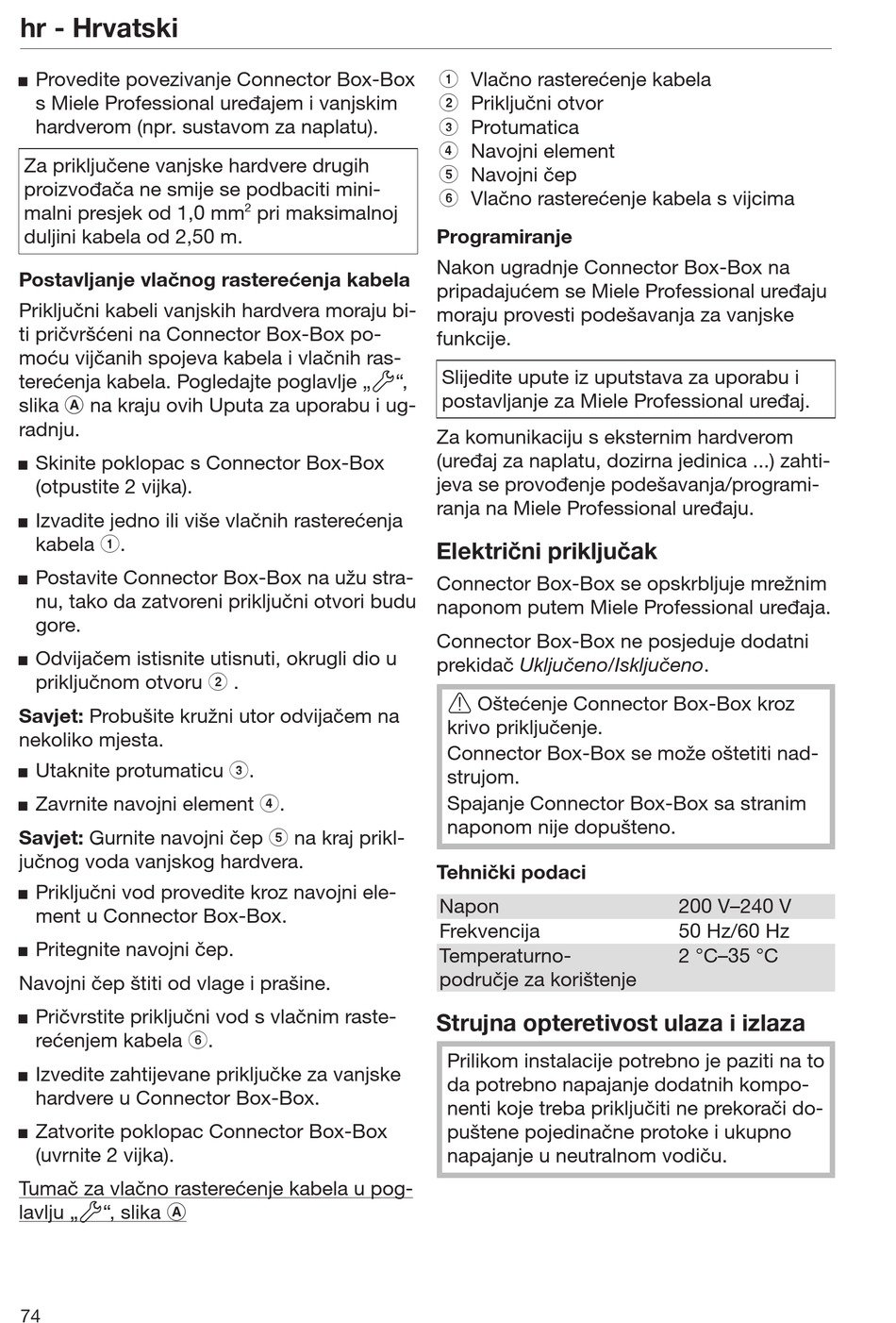

hr - Hrvatski
Provedite povezivanje Connector Box-Box

s Miele Professional uređajem i vanjskim
hardverom (npr. sustavom za naplatu).
Za priključene vanjske hardvere drugih
proizvođača ne smije se podbaciti mini-
malni presjek od 1,0 mm
duljini kabela od 2,50 m.
Postavljanje vlačnog rasterećenja kabela
Priključni kabeli vanjskih hardvera moraju bi-
ti pričvršćeni na Connector Box-Box po-
moću vijčanih spojeva kabela i vlačnih ras-
terećenja kabela. Pogledajte poglavlje „",
slika  na kraju ovih Uputa za uporabu i ug-
radnju.
Skinite poklopac s Connector Box-Box

(otpustite 2 vijka).
Izvadite jedno ili više vlačnih rasterećenja

kabela a.
Postavite Connector Box-Box na užu stra-

nu, tako da zatvoreni priključni otvori budu
gore.
Odvijačem istisnite utisnuti, okrugli dio u

priključnom otvoru b .
Savjet: Probušite kružni utor odvijačem na
nekoliko mjesta.
Utaknite protumaticu c.

Zavrnite navojni element d.

Savjet: Gurnite navojni čep e na kraj prikl-
jučnog voda vanjskog hardvera.
Priključni vod provedite kroz navojni ele-

ment u Connector Box-Box.
Pritegnite navojni čep.

Navojni čep štiti od vlage i prašine.
Pričvrstite priključni vod s vlačnim raste-

rećenjem kabela f.
Izvedite zahtijevane priključke za vanjske

hardvere u Connector Box-Box.
Zatvorite poklopac Connector Box-Box

(uvrnite 2 vijka).
Tumač za vlačno rasterećenje kabela u pog-
lavlju „", slika 
74
2
pri maksimalnoj
a Vlačno rasterećenje kabela
b Priključni otvor
c Protumatica
d Navojni element
e Navojni čep
f Vlačno rasterećenje kabela s vijcima
Programiranje
Nakon ugradnje Connector Box-Box na
pripadajućem se Miele Professional uređaju
moraju provesti podešavanja za vanjske
funkcije.
Slijedite upute iz uputstava za uporabu i
postavljanje za Miele Professional uređaj.
Za komunikaciju s eksternim hardverom
(uređaj za naplatu, dozirna jedinica ...) zahti-
jeva se provođenje podešavanja/programi-
ranja na Miele Professional uređaju.
Električni priključak
Connector Box-Box se opskrbljuje mrežnim
naponom putem Miele Professional uređaja.
Connector Box-Box ne posjeduje dodatni
prekidač Uključeno/Isključeno.
 Oštećenje Connector Box-Box kroz
krivo priključenje.
Connector Box-Box se može oštetiti nad-
strujom.
Spajanje Connector Box-Box sa stranim
naponom nije dopušteno.
Tehnički podaci
Napon
Frekvencija
Temperaturno-
područje za korištenje

Strujna opteretivost ulaza i izlaza

Prilikom instalacije potrebno je paziti na to
da potrebno napajanje dodatnih kompo-
nenti koje treba priključiti ne prekorači do-
puštene pojedinačne protoke i ukupno
napajanje u neutralnom vodiču.
200 V–240 V
50 Hz/60 Hz
2 °C–35 °C
