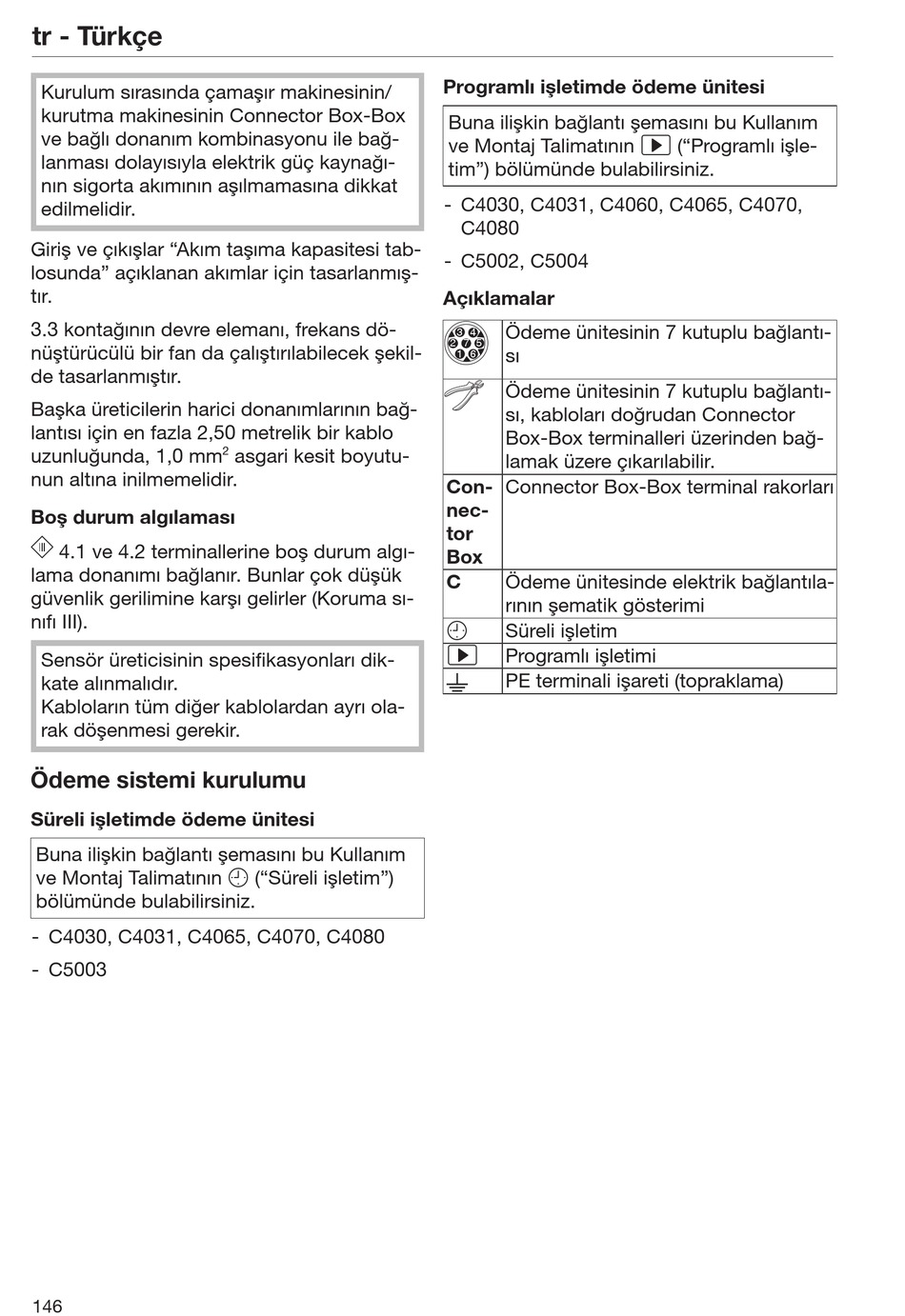

tr - Türkçe
Kurulum sırasında çamaşır makinesinin/
kurutma makinesinin Connector Box-Box
ve bağlı donanım kombinasyonu ile bağ-
lanması dolayısıyla elektrik güç kaynağı-
nın sigorta akımının aşılmamasına dikkat
edilmelidir.
Giriş ve çıkışlar "Akım taşıma kapasitesi tab-
losunda" açıklanan akımlar için tasarlanmış-
tır.
3.3 kontağının devre elemanı, frekans dö-
nüştürücülü bir fan da çalıştırılabilecek şekil-
de tasarlanmıştır.
Başka üreticilerin harici donanımlarının bağ-
lantısı için en fazla 2,50 metrelik bir kablo
uzunluğunda, 1,0 mm
nun altına inilmemelidir.
Boş durum algılaması
4.1 ve 4.2 terminallerine boş durum algı-
lama donanımı bağlanır. Bunlar çok düşük
güvenlik gerilimine karşı gelirler (Koruma sı-
nıfı III).
Sensör üreticisinin spesifikasyonları dik-
kate alınmalıdır.
Kabloların tüm diğer kablolardan ayrı ola-
rak döşenmesi gerekir.
Ödeme sistemi kurulumu
Süreli işletimde ödeme ünitesi
Buna ilişkin bağlantı şemasını bu Kullanım
ve Montaj Talimatının  ("Süreli işletim")
bölümünde bulabilirsiniz.
- C4030, C4031, C4065, C4070, C4080
- C5003
146
2
asgari kesit boyutu-
Programlı işletimde ödeme ünitesi
Buna ilişkin bağlantı şemasını bu Kullanım
ve Montaj Talimatının  ("Programlı işle-
tim") bölümünde bulabilirsiniz.
- C4030, C4031, C4060, C4065, C4070,
C4080
- C5002, C5004
Açıklamalar
3 4 Ödeme ünitesinin 7 kutuplu bağlantı-
2 7 5
1 6
sı
Ödeme ünitesinin 7 kutuplu bağlantı-
sı, kabloları doğrudan Connector
Box-Box terminalleri üzerinden bağ-
lamak üzere çıkarılabilir.
Con- Connector Box-Box terminal rakorları
nec-
tor
Box
C Ödeme ünitesinde elektrik bağlantıla-
rının şematik gösterimi

Süreli işletim

Programlı işletimi

PE terminali işareti (topraklama)
