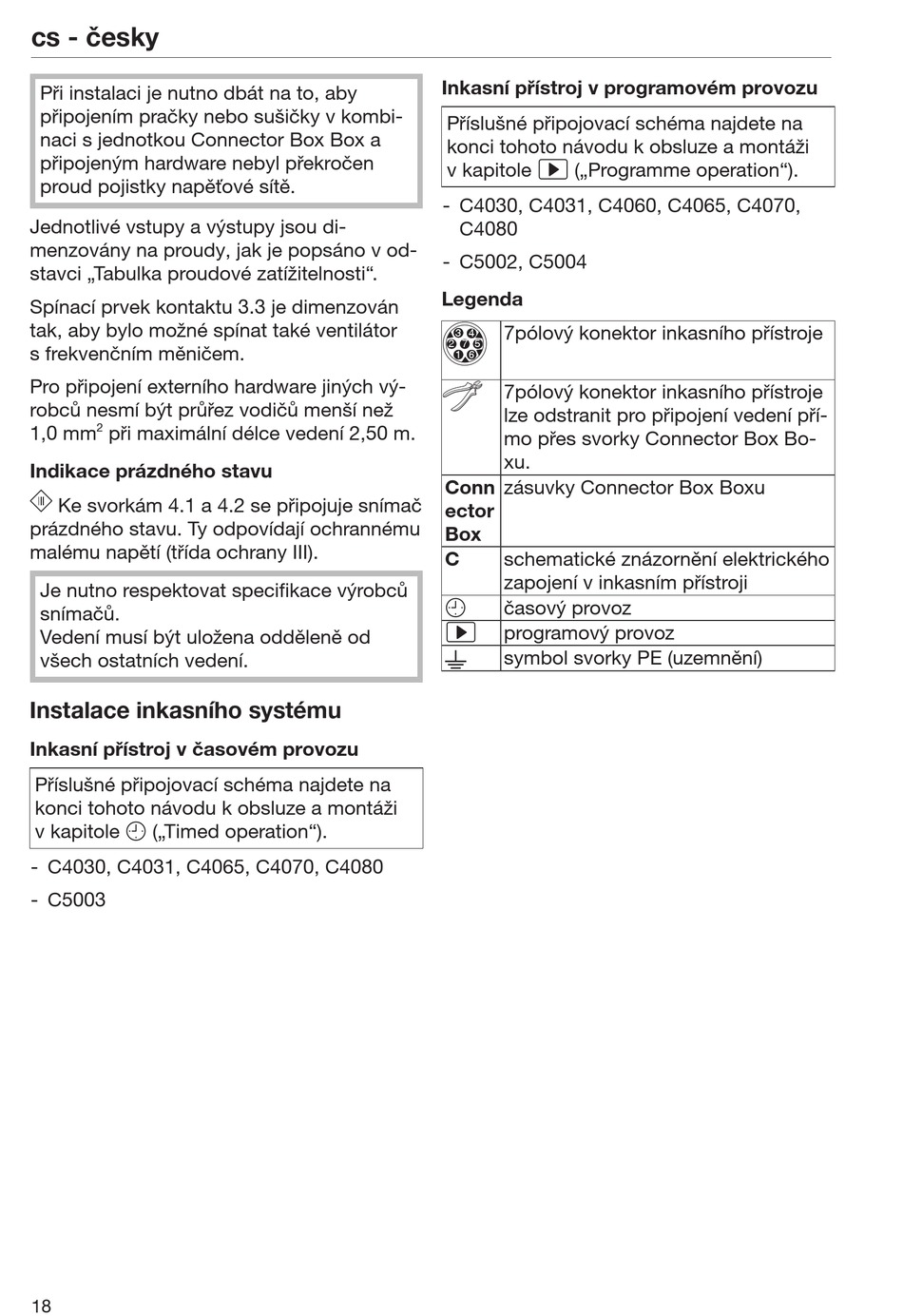

cs - česky
Při instalaci je nutno dbát na to, aby
připojením pračky nebo sušičky v kombi-
naci s jednotkou Connector Box Box a
připojeným hardware nebyl překročen
proud pojistky napěťové sítě.
Jednotlivé vstupy a výstupy jsou di-
menzovány na proudy, jak je popsáno v od-
stavci „Tabulka proudové zatížitelnosti".
Spínací prvek kontaktu 3.3 je dimenzován
tak, aby bylo možné spínat také ventilátor
s frekvenčním měničem.
Pro připojení externího hardware jiných vý-
robců nesmí být průřez vodičů menší než
2
1,0 mm při maximální délce vedení 2,50 m.
Indikace prázdného stavu
Ke svorkám 4.1 a 4.2 se připojuje snímač
prázdného stavu. Ty odpovídají ochrannému
malému napětí (třída ochrany III).
Je nutno respektovat specifikace výrobců
snímačů.
Vedení musí být uložena odděleně od
všech ostatních vedení.
Instalace inkasního systému
Inkasní přístroj v časovém provozu
Příslušné připojovací schéma najdete na
konci tohoto návodu k obsluze a montáži
v kapitole  („Timed operation").
- C4030, C4031, C4065, C4070, C4080
- C5003
18
Inkasní přístroj v programovém provozu
Příslušné připojovací schéma najdete na
konci tohoto návodu k obsluze a montáži
v kapitole  („Programme operation").
- C4030, C4031, C4060, C4065, C4070,
C4080
- C5002, C5004
Legenda
3 4 7pólový konektor inkasního přístroje
2 7 5
1 6
7pólový konektor inkasního přístroje
lze odstranit pro připojení vedení pří-
mo přes svorky Connector Box Bo-
xu.
Conn zásuvky Connector Box Boxu
ector
Box
C schematické znázornění elektrického
zapojení v inkasním přístroji

časový provoz

programový provoz

symbol svorky PE (uzemnění)
