fi - suomi

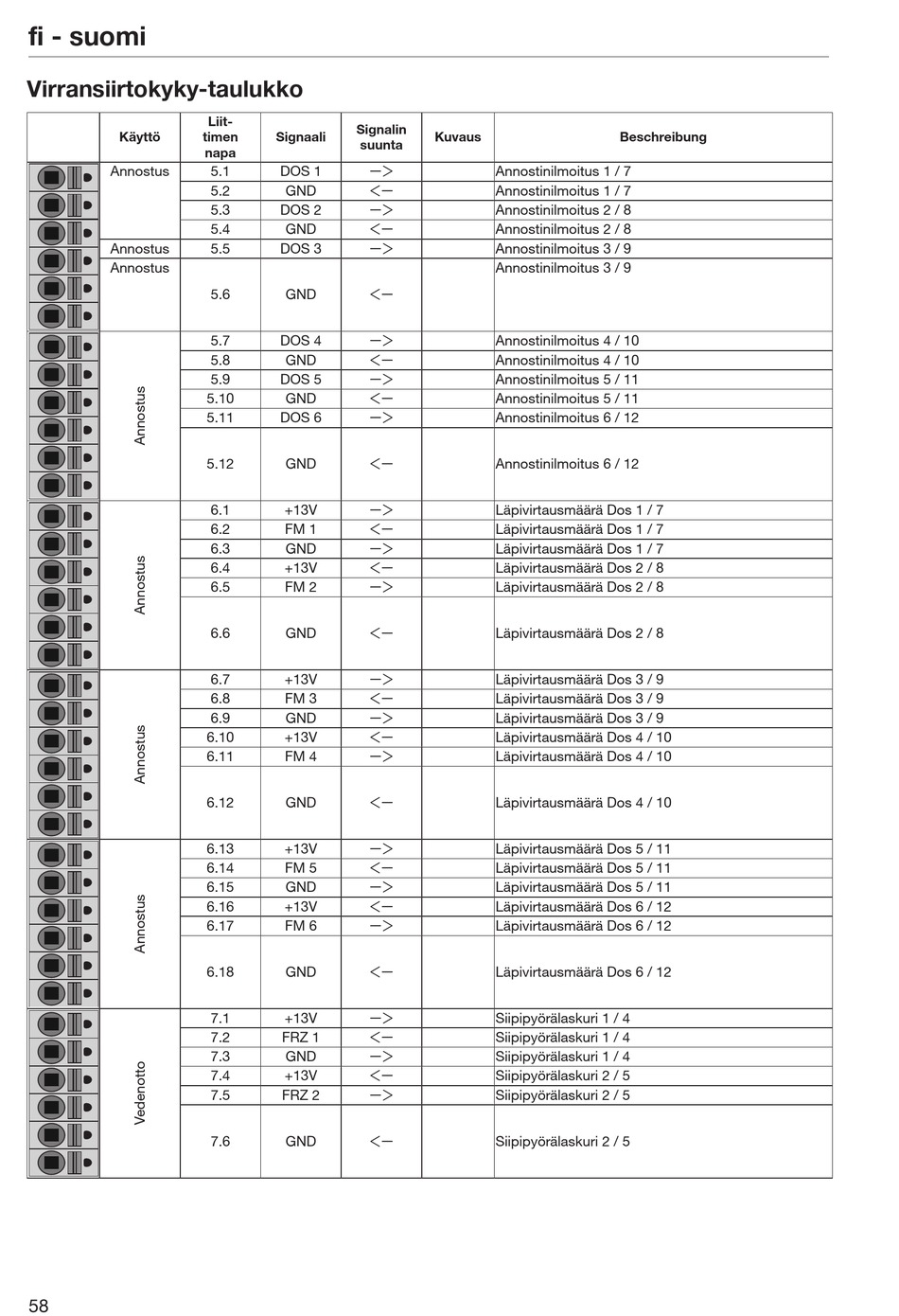

Virransiirtokyky-taulukko

Käyttö
Annostus
Annostus
Annostus
58
Liit-
Signalin
timen Signaali
suunta
napa
5.1 DOS 1 
5.2 GND 

5.3 DOS 2

5.4 GND

5.5 DOS 3
5.6 GND 

5.7 DOS 4
5.8 GND 
5.9 DOS 5 

5.10 GND

5.11 DOS 6
5.12 GND 

6.1 +13V

6.2 FM 1
6.3 GND 
6.4 +13V 

6.5 FM 2

6.6 GND
6.7 +13V 

6.8 FM 3

6.9 GND
6.10 +13V 
6.11 FM 4 

6.12 GND
6.13 +13V 
6.14 FM 5 

6.15 GND

6.16 +13V
6.17 FM 6 

6.18 GND

7.1 +13V
7.2 FRZ 1 
7.3 GND 

7.4 +13V

7.5 FRZ 2
7.6 GND 
Kuvaus
Annostinilmoitus 1 / 7
Annostinilmoitus 1 / 7
Annostinilmoitus 2 / 8
Annostinilmoitus 2 / 8
Annostinilmoitus 3 / 9
Annostinilmoitus 3 / 9
Annostinilmoitus 4 / 10
Annostinilmoitus 4 / 10
Annostinilmoitus 5 / 11
Annostinilmoitus 5 / 11
Annostinilmoitus 6 / 12
Annostinilmoitus 6 / 12
Läpivirtausmäärä Dos 1 / 7
Läpivirtausmäärä Dos 1 / 7
Läpivirtausmäärä Dos 1 / 7
Läpivirtausmäärä Dos 2 / 8
Läpivirtausmäärä Dos 2 / 8
Läpivirtausmäärä Dos 2 / 8
Läpivirtausmäärä Dos 3 / 9
Läpivirtausmäärä Dos 3 / 9
Läpivirtausmäärä Dos 3 / 9
Läpivirtausmäärä Dos 4 / 10
Läpivirtausmäärä Dos 4 / 10
Läpivirtausmäärä Dos 4 / 10
Läpivirtausmäärä Dos 5 / 11
Läpivirtausmäärä Dos 5 / 11
Läpivirtausmäärä Dos 5 / 11
Läpivirtausmäärä Dos 6 / 12
Läpivirtausmäärä Dos 6 / 12
Läpivirtausmäärä Dos 6 / 12
Siipipyörälaskuri 1 / 4
Siipipyörälaskuri 1 / 4
Siipipyörälaskuri 1 / 4
Siipipyörälaskuri 2 / 5
Siipipyörälaskuri 2 / 5
Siipipyörälaskuri 2 / 5
