fr - français

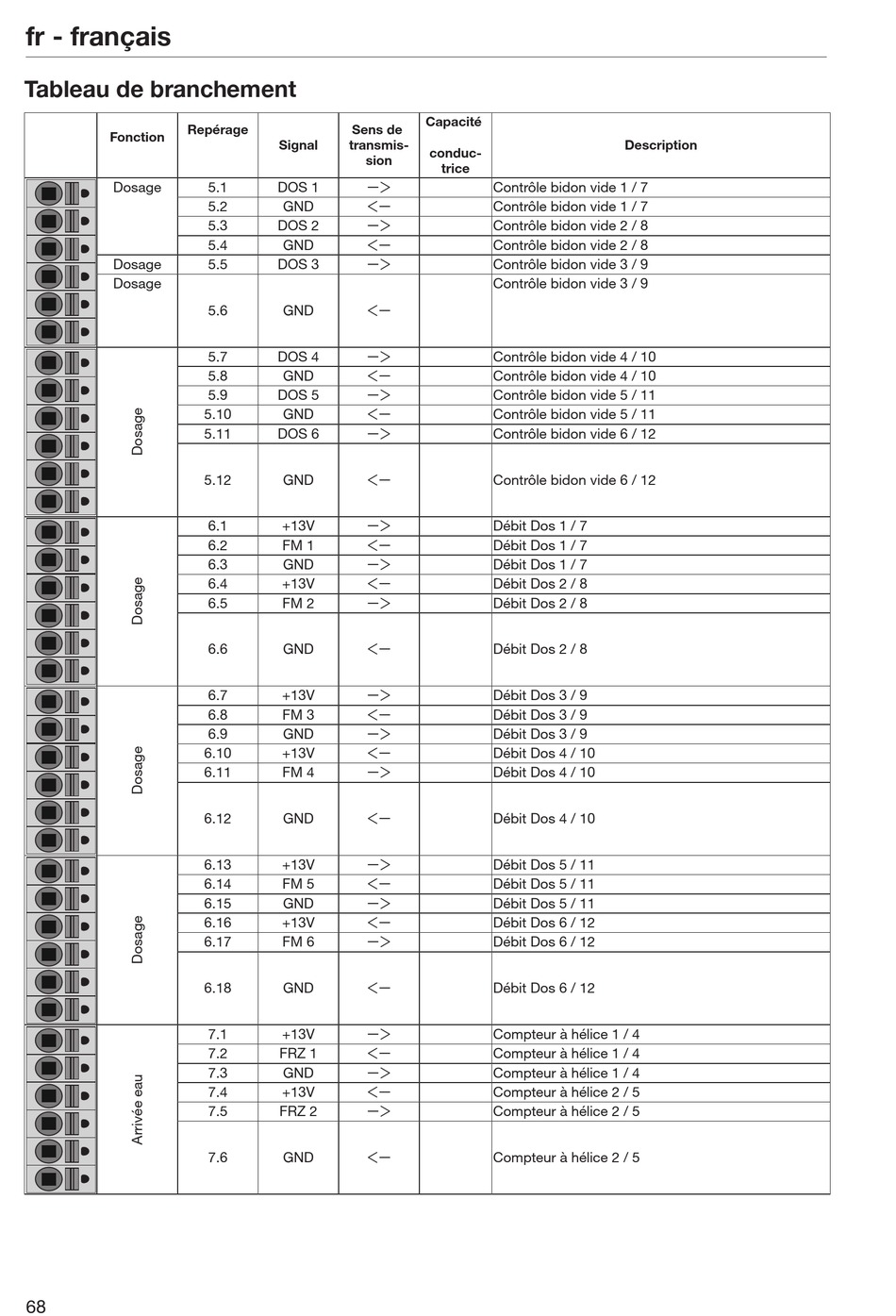

Tableau de branchement

Repérage
Fonction
Dosage
Dosage
Dosage
68
Sens de
Signal transmis-
sion
5.1 DOS 1 

5.2 GND

5.3 DOS 2
5.4 GND 
5.5 DOS 3 

5.6 GND
5.7 DOS 4 
5.8 GND 

5.9 DOS 5

5.10 GND
5.11 DOS 6 

5.12 GND

6.1 +13V
6.2 FM 1 
6.3 GND 

6.4 +13V

6.5 FM 2
6.6 GND 

6.7 +13V

6.8 FM 3
6.9 GND 
6.10 +13V 

6.11 FM 4
6.12 GND 

6.13 +13V

6.14 FM 5

6.15 GND
6.16 +13V 
6.17 FM 6 

6.18 GND
7.1 +13V 

7.2 FRZ 1

7.3 GND

7.4 +13V
7.5 FRZ 2 

7.6 GND
Capacité
conduc-
trice
Contrôle bidon vide 1 / 7
Contrôle bidon vide 1 / 7
Contrôle bidon vide 2 / 8
Contrôle bidon vide 2 / 8
Contrôle bidon vide 3 / 9
Contrôle bidon vide 3 / 9
Contrôle bidon vide 4 / 10
Contrôle bidon vide 4 / 10
Contrôle bidon vide 5 / 11
Contrôle bidon vide 5 / 11
Contrôle bidon vide 6 / 12
Contrôle bidon vide 6 / 12
Débit Dos 1 / 7
Débit Dos 1 / 7
Débit Dos 1 / 7
Débit Dos 2 / 8
Débit Dos 2 / 8
Débit Dos 2 / 8
Débit Dos 3 / 9
Débit Dos 3 / 9
Débit Dos 3 / 9
Débit Dos 4 / 10
Débit Dos 4 / 10
Débit Dos 4 / 10
Débit Dos 5 / 11
Débit Dos 5 / 11
Débit Dos 5 / 11
Débit Dos 6 / 12
Débit Dos 6 / 12
Débit Dos 6 / 12
Compteur à hélice 1 / 4
Compteur à hélice 1 / 4
Compteur à hélice 1 / 4
Compteur à hélice 2 / 5
Compteur à hélice 2 / 5
Compteur à hélice 2 / 5
Description
