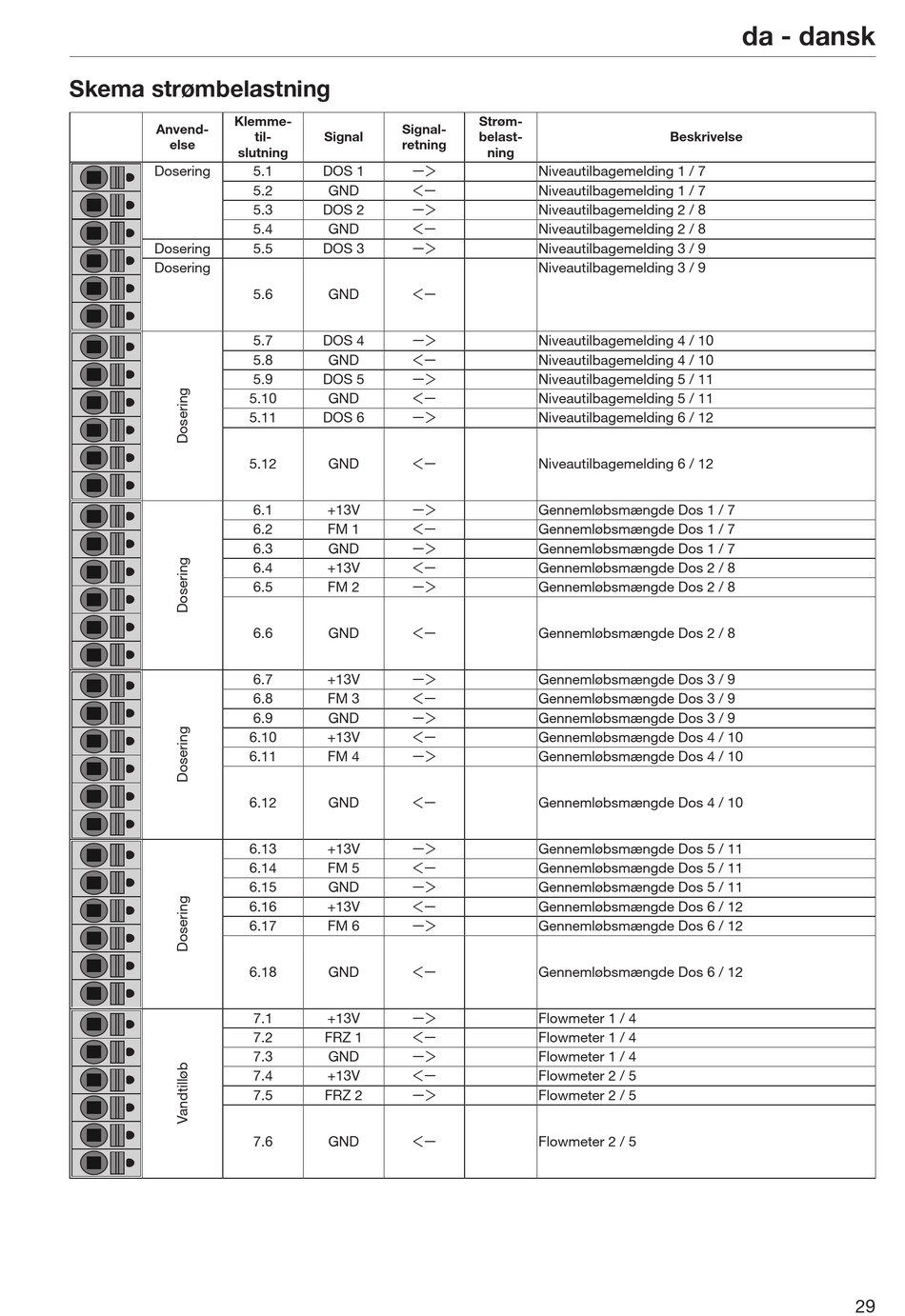

Skema strømbelastning
Klemme-
Anvend-
else
slutning
Dosering
Dosering
Dosering
Signal-
til- Signal
retning
5.1 DOS 1 
5.2 GND 

5.3 DOS 2

5.4 GND

5.5 DOS 3
5.6 GND 

5.7 DOS 4
5.8 GND 
5.9 DOS 5 

5.10 GND

5.11 DOS 6
5.12 GND 

6.1 +13V

6.2 FM 1
6.3 GND 
6.4 +13V 

6.5 FM 2

6.6 GND
6.7 +13V 

6.8 FM 3

6.9 GND
6.10 +13V 
6.11 FM 4 

6.12 GND
6.13 +13V 
6.14 FM 5 

6.15 GND

6.16 +13V
6.17 FM 6 

6.18 GND

7.1 +13V
7.2 FRZ 1 
7.3 GND 

7.4 +13V

7.5 FRZ 2
7.6 GND 
Strøm-
belast-
ning
Niveautilbagemelding 1 / 7
Niveautilbagemelding 1 / 7
Niveautilbagemelding 2 / 8
Niveautilbagemelding 2 / 8
Niveautilbagemelding 3 / 9
Niveautilbagemelding 3 / 9
Niveautilbagemelding 4 / 10
Niveautilbagemelding 4 / 10
Niveautilbagemelding 5 / 11
Niveautilbagemelding 5 / 11
Niveautilbagemelding 6 / 12
Niveautilbagemelding 6 / 12
Gennemløbsmængde Dos 1 / 7
Gennemløbsmængde Dos 1 / 7
Gennemløbsmængde Dos 1 / 7
Gennemløbsmængde Dos 2 / 8
Gennemløbsmængde Dos 2 / 8
Gennemløbsmængde Dos 2 / 8
Gennemløbsmængde Dos 3 / 9
Gennemløbsmængde Dos 3 / 9
Gennemløbsmængde Dos 3 / 9
Gennemløbsmængde Dos 4 / 10
Gennemløbsmængde Dos 4 / 10
Gennemløbsmængde Dos 4 / 10
Gennemløbsmængde Dos 5 / 11
Gennemløbsmængde Dos 5 / 11
Gennemløbsmængde Dos 5 / 11
Gennemløbsmængde Dos 6 / 12
Gennemløbsmængde Dos 6 / 12
Gennemløbsmængde Dos 6 / 12
Flowmeter 1 / 4
Flowmeter 1 / 4
Flowmeter 1 / 4
Flowmeter 2 / 5
Flowmeter 2 / 5
Flowmeter 2 / 5
da - dansk
Beskrivelse
29
