Prima Installazione - Master Eclipse Compact Bedienungsanleitung

- La linea di alimentazione deve essere protetta da un adeguato dispositivo
magnetotermico o differenziale.
- Nel caso di più apparecchiature radio nello stesso impianto, la distanza fra loro
non deve essere inferiore a 1,5 mt.
- Non installare il prodotto in prossimità di superfici metalliche.
- Non modificare o sostituire parti senza autorizzazione della casa costruttrice.
- Collegare il motore con il filo di messa a TERRA.
- Regolare i fine corsa del motore prima di collegarlo all'apparecchiatura.
- Per la vostra sicurezza, è vietato operare in prossimità del tubo avvolgitore a
motore alimentato.
- Accertarsi che la centrale sia installata in posizione ben esposta al vento ed al
sole e non vi siano impedimenti al moto di rotazione delle palette del sensore
vento.
- Per verificare l'esatto collegamento tra motore e centrale, portare la tenda in
posizione intermedia e verificare che l'allarme vento azioni il motore in salita.
Alimentazione
La centrale ECLIPSE COMPACT/60.001.112 può essere alimentata alla tensione
di 120 Vac oppure 230 Vac e frequenza 50/60 Hz. La tensione di alimentazione
deve essere applicata ai morsetti L e N.
Collegamento del motore
Il filo comune del motore deve essere collegato al morsetto N, gli avvolgimenti del
motore devono essere collegati ai morsetti D1 e S1. Terminate tutte le connessio-
ni, portare la tenda in posizione intermedia e verificare che l'allarme vento azioni il
motore in salita (se il motore viene azionato in discesa invertire i fili ai morsetti D1
e S1). È vietato collegare più di un motore direttamente alla centrale senza l'utiliz-
zo di opportuni moduli di espansione (ad esempio i moduli di espansione
X52/60.002.003, X54/60.002.004 o equivalenti).
4. TRASMETTITORI COMPATIBILI
4.1 Trasmettitori portatili
La centrale ECLIPSE COMPACT/60.001.112 è compatibile con tutti i trasmettito-
ri della serie OTELLO SW/60.003.002, VECTOR/60.003.11 ed equivalenti ed è in
grado di acquisire fino ad un massimo di 15 diversi codici radio in memoria.
Salita
Stop
Discesa
4.2 Sensori radio
La centrale ECLIPSE COMPACT/60.001.112 è compatibile con alcuni sensori
radio prodotti da questa casa costruttrice. La memorizzazione del sensore radio
avviene come un normale trasmettitore (vedi punto 8.1). Laddove previste, le
soglie di intervento sono programmabili direttamente sul sensore radio. Per infor-
mazioni più dettagliate fare riferimento al foglio istruzioni del sensore radio.

5. PRIMA INSTALLAZIONE

5.1 Memorizzazione del 1° trasmettitore
- Mantenere premuto il pulsante "1" sul corpo dell'anemometro per circa 4 sec fin-
ché il motore effettua due movimenti verso l'alto per segnalare l'ingresso nel
menu "programmazione trasmettitori". Si accende il led giallo, quindi rilasciare il
pulsante.

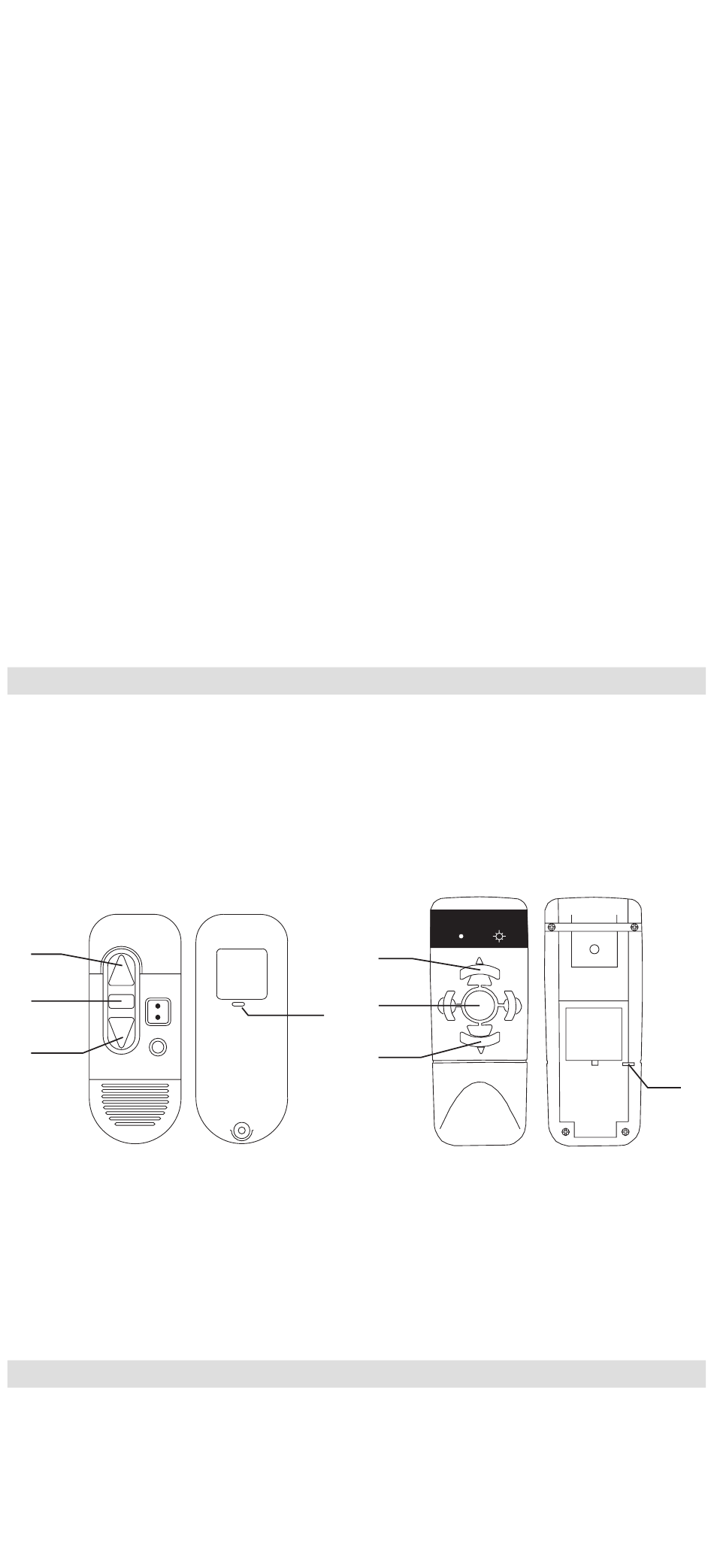

4
Serie
OTELLO SW
60.003.002
Salita
Stop
Prog
Discesa
Serie
VECTOR
60.003.011
ECLIPSE COMPACT_rev00
