el motor alimentado.
- Asegurarse que la centralita sea instalada en posición bien expuesta al viento y
al sol y que no haya impedimentos al movimiento de rotación de las paletas de
el sensor viento.
- Para verificar la corecta conexión entre motor y centralita, llevar la tienda en
posición intermedia y verificar que la alarma viento acciona el motor en subida.
3.1 Alimentación
La centralita ECLIPSE COMPACT/60.001.112 puede ser alimentada a la tensión
de 120 Vac o 230 Vac y frecuencia 50/60 Hz. La tensión de alimentación debe ser
applicada a los bornes L y N.
3.2 Conexión del motor
El hilo cómun del motor debe ser conectado a el borne N, los enrollamientos del
motor deben ser conectados a los bornes D1 y S1. Todas las conexiónes, llevar
el toldo en posición intermedia y verificar que la alarma viento accione el motor en
subida (si el motor es accionado en bajada invertir los hilos en los bornes D1 y
S1). Es prohibido conectar más de un motor directamente a la centralita sin utili-
zar justos modulos de expansión (por ejemplo los módulos de expansión
X52/60.002.003, X54/60.002.004 o equivalentes).
4. TRANSMISORES COMPATIBLES

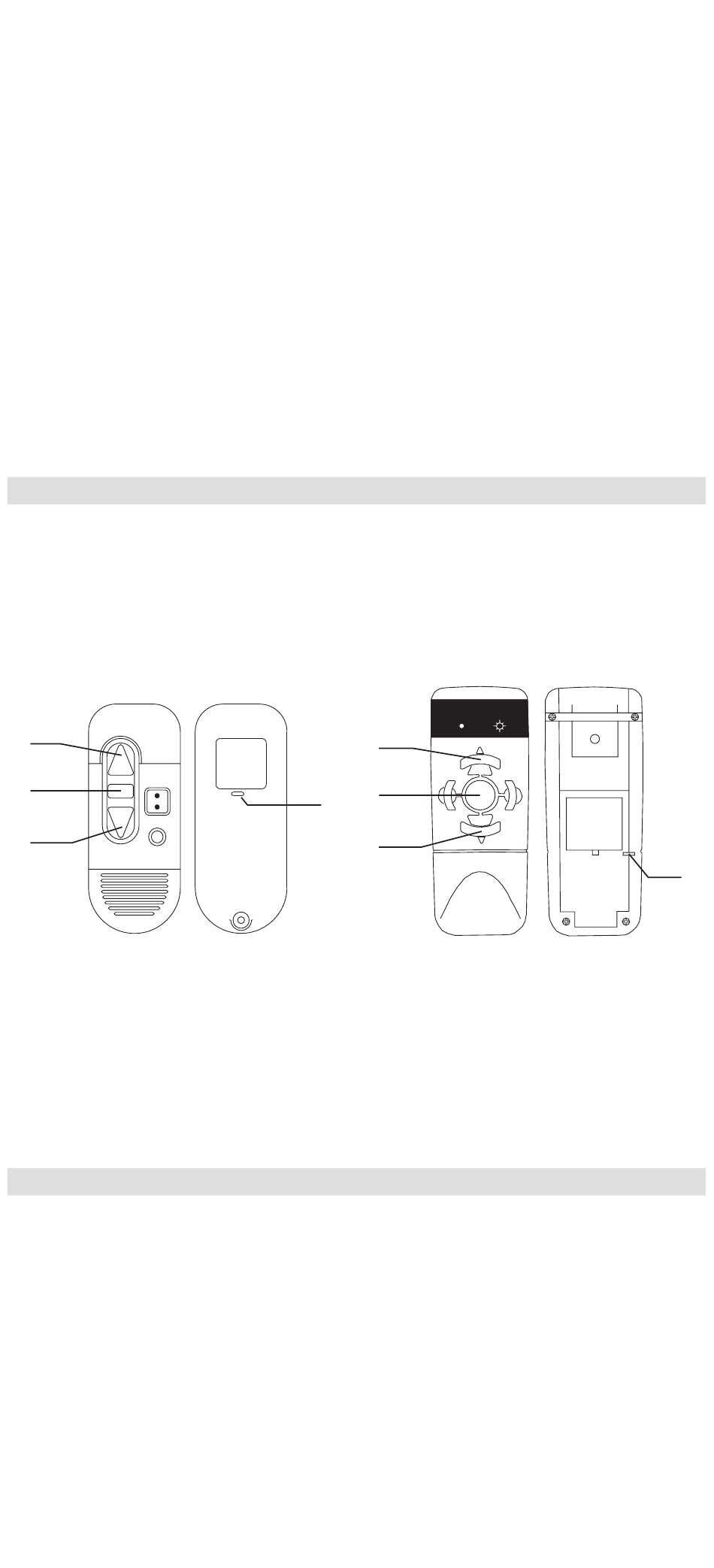

4.1 Transmisores portables
La centralita ECLIPSE COMPACT/60.001.112 es compatible con todos los trans-
misores de la serie OTELLO SW/60.003.002, VECTOR/60.003.11 y equivalentes y
puede adquirir hasta lo másimo de 15 diversos códigos radio en memoria.
Subida
Stop
Bajada
4.2 Sensores radio
La centralita ECLIPSE COMPACT/60.001.112 es compatible con algunos senso-
res radio productos por esta casa constructora. La memorización de el sensor
radio ocurre como un normal transmisor (ver punto 8.1). ). Dónde previstas, los
umbrales de interviento son programables directamente sobre el sensor radio. Por
informaciónes más detalladas hacer referencía a las instrucciónes del sensor
radio.
5. PRIMERA INSTALACIÓN
5.1 Memorización del 1° transmisor
Mantener apretada la tecla "1" sobre el cuerpo de el anemómetro por cerca 4 seg
hasta que el motor hace dos movimentos hacía arriba por señalar la entrada en el
menu "programación transmisores". Se enciende el led amarillo, por tanto soltar
la tecla.
Entre de 8 seg, apretar STOP de el transmisor portable a insertar en memoria.
Antes de volver a la normal actividad, la centralita señala la adquisición del códi-
go con un movimiento del motor hacía arriba.
5.2 Memorización de otros transmisores
El procedimiento describido al punto 5.1 puede ser utilizado por la inserción de
otros transmisores (hasta lo más de 15), todavía es posible hacer esta operación
más cómodamente, utilizando un transmisor memorizado ya, como describido al
punto 8.1.
16
Serie
OTELLO SW
60.003.002
Subida
Stop
Prog
Bajada
Serie
VECTOR
60.003.011
ECLIPSE COMPACT_rev00
Prog
