oder austauschen.
- Den Motor mit dem ERDUNGSDRAHT anschließen.
- Den Endanschlag des Motors einstellen, bevor er an das Gerät angeschlossen
wird.
- Zu Ihrer eigenen Sicherheit ist es verboten, bei stromversorgtem Motor in der
Nähe der Wickelwelle zu arbeiten.
- Sicherstellen, dass das Steuergerät in einer optimal dem Wind und der Sonne
ausgesetzten Position installiert wird und dass die Drehbewegung der
Windsensorschaufeln nicht behindert wird.
- Zur Kontrolle der korrekten Verbindung zwischen Motor und Steuergerät wird die
Markise in die mittlerer Stellung gebracht und dann wird kontrolliert, dass der
Windalarm den Aufrollmodus des Motors aktiviert.
3.1 Stromversorgung
Das Steuergerät ECLIPSE COMPACT/60.001.112 kann mit einer Stromspannung
von 120 Vac oder 230 Vac und mit einer Frequenz von 50/60 Hz versorgt werden.
Die Speisespannung muss an die Klemmen L und N angeschlossen werden.
3.2 Anschluss des Motors
Der gemeinsame Leiter des Motors muss an die Klemme N angeschlossen wer-
den, die Motorwicklungen an die Klemmen D1 und S1. Nach der Durchführung
aller Anschlüsse und Verbindungen wird die Markise in die halbausgefahrene
Position gebracht und dann wird kontrolliert, dass der Windalarm den
Aufrollmodus des Motors aktiviert (wenn der Ausfahrmodus des Motors aktiviert
wird, müssen die Drähte an den Klemmen D1 und S1 umgekehrt werden. Es ist
verboten, mehr als einen Motor direkt an das Steuergerät anzuschließen, es sei
denn, es werden die speziellen Expansionsmodule verwendet (z.B. die
Expansionsmodule X52/60.002.003, X54/60.002.004 oder gleichwertige Module).

4. KOMPATIBLE SENDER

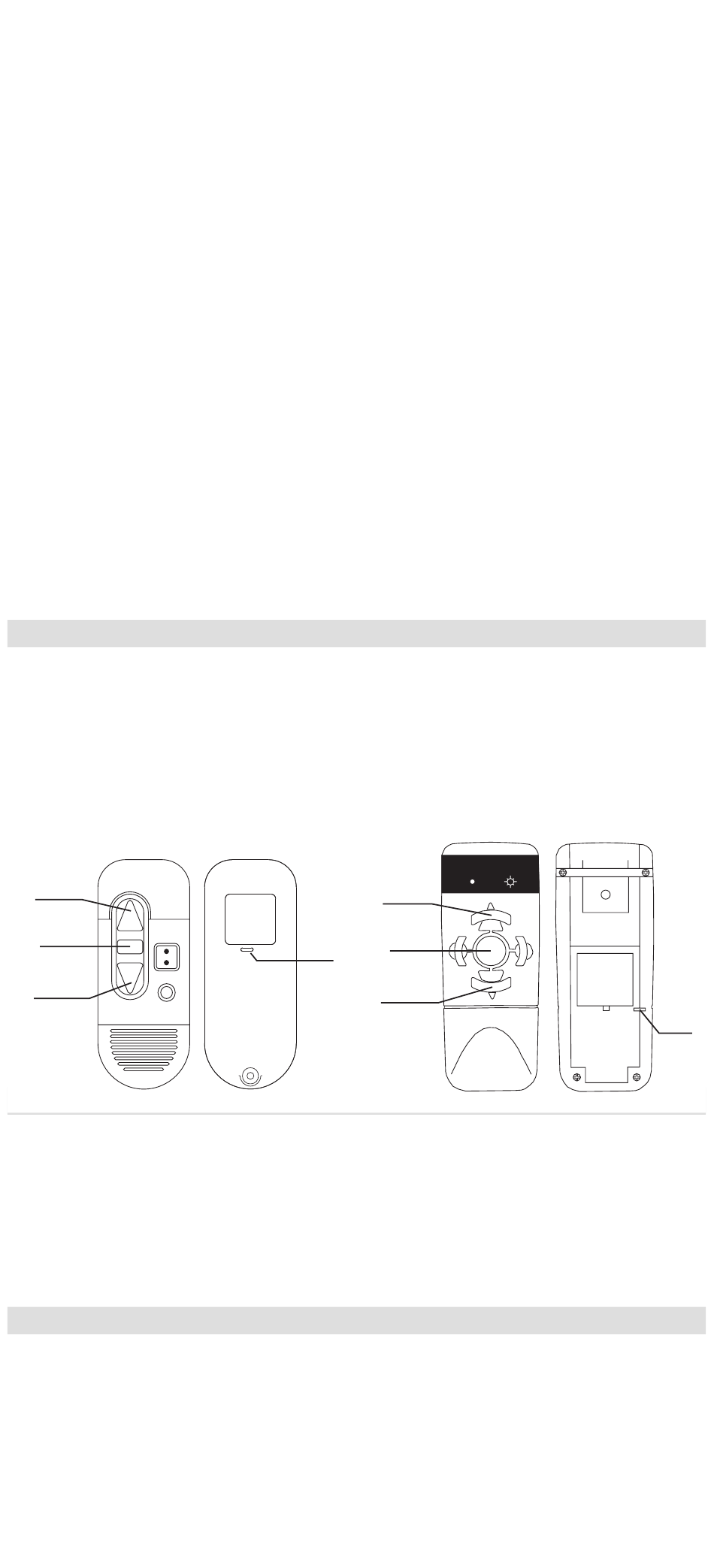

4.1 Handfunksender
Das Steuergerät ECLIPSE COMPACT/60.001.112 ist mit allen Sendern der Serie
OTELLO SW/60.003.002, VECTOR/60.003.11 und gleichartigen Sendern kompa-
tibel und kann maximal 15 verschiedene Funkcodes in den Speicher einlesen.
Ausfahren
Stop
Einfahren
4.2 Funksensoren
Das Steuergerät ECLIPSE COMPACT/60.001.112 ist mit einigen von diesem
Hersteller produzierten Funksensoren kompatibel. Das Speichern des
Funksensors erfolgt wie das Speichern eines normalen Funk-Handsenders (siehe
Punkt 8.1). Wo vorgesehen können die Ansprechschwellen direkt am Funksensor
programmiert werden. Für genauere Informationen ist Bezug auf die
Gebrauchsanleitung des Funksensors zu nehmen.

5. ERSTE INSTALLATION

5.1 Speichern des 1. Funkhandsenders
- Die Taste „1" am Körper des Windmessers ca. 4 Sekunden lang drücken, bis der
Motor zwei Aufwärtsbewegungen durchführt, um anzuzeigen, dass auf das
Menü „Handsenderprogrammierung" zugegriffen wurde. Die gelbe Led schaltet
sich ein, die Taste jetzt loslassen.
- Innerhalb von 8 Sek. Die STOPP-Taste des zu speichernden Funk-Handsenders
drücken. Vor der Wiederaufnahme des normalen Betriebs führt der Motor eine
Aufwärtsbewegung durch, um zu bestätigen, dass der Sender eingelesen wurde.
28
Serie
OTELLO SW
60.003.002
Ausfahren
Stop
Prog
Einfahren
Serie
VECTOR
60.003.011
