ADVERTENCIAS
En este papel estan contenidos importantes informaciónes respecto a las moda-
lidad de uso y la seguridad de instalación. Respetar las instrucciónes y preserva-
las para eventuales siguientes consultas. La centralita ECLIPSE COM-
PACT/60.001.112 es apropriada por el control de un motor asìncrono monofásico
alimentado por la tensión de red para la movimentación de toldos o otras, cada
otro uso es impropio y prohibido.
1. CARATERISTICAS TECNICAS (referidas a la temperatura de 20°C)
- Tensión de alimentación:
- Potencia máxima motores:
- Temperatura de ejercicio:
- Sensores integrados:
- Umbral viento:
- Umbral sol:
- Frecuencia radio:
- Código radio memorizable:
2. NOTAS SOBRE LOS SISTEMAS RADIO
- Los sistemas radio no se pueden utilizar en los lugares que tienen factores de
influencia (por ejemplo cerca de policìa, aeropuertos, bancos y hospitales). Es
importante que un tècnico haga un control antes utilizar el sistema radio.
- Las instrumentaciones radio pueden ser utilizada solamente si las influencias no
crean problemas al funcionamiento del receptor y del emisor.
- La presencia de dispositivos radio que trabajan en la misma frecuencia de trans-
mición (por ejemplo alarmas y radioauriculares) pueden interferir con el recibidor
radio de la centralita acortando la capacidad de los transmisores y limitando la
llena funciónalidad de el aparato.

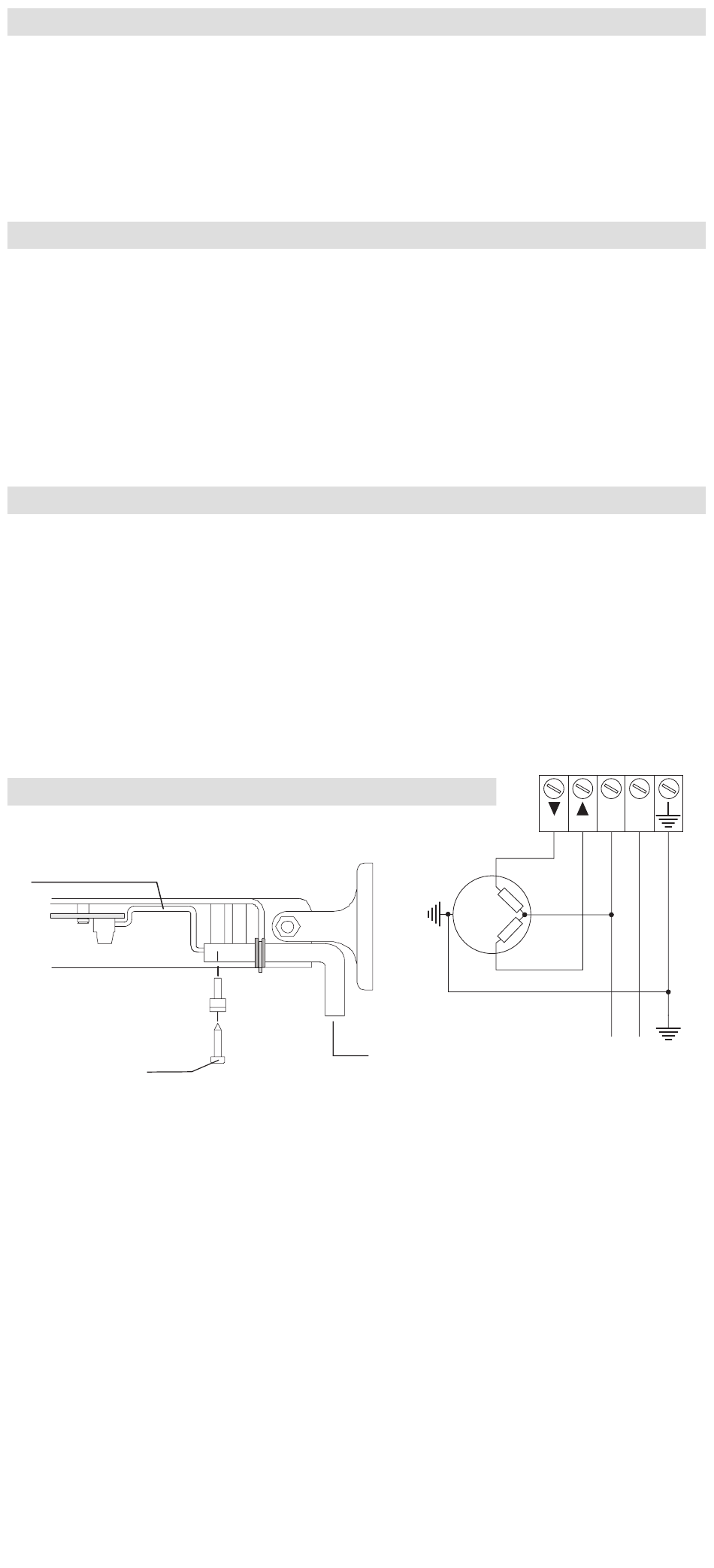

3. CONEXIÓNES ELÉCTRICAS
PONER LOS CABLES
EN EL FUNDO DEL CONTENEDOR
TORNILLO
- El producto tiene que ser installado da personal técnico cualificato en manera tal
de respetar todas las normas y leyes vigentes en el territorio.
- El modulo es sujeto a tensión eléctrica peligrosa. Hacer las conexiónes sin la ali-
mentación.
- Intervenir sobre el producto con cautela, usar útiles adecuados.
- Verificar que la linea de alimentación eléctrica no dependa de circuitos electricos
destinados a la iluminaciòn.
- La linea de alimentación debe ser protegida por un adecuado aparato magneto-
térmico o diferencial.
- En caso de más aparatos radio en la misma installación, la distancia entre ellos
no debe ser menos de 1,5 mt.
- No installar el modulo cerca de superficies metálicas.
- No modificar o reemplazar piezas sin autorizaciòn de la casa constructora.
- Conectar el motor con el conductor de toma a tierra.
- Regular el final de carrera del motoreductor antes de conectarlo a el modulo.
- Para vuestra seguridad, es prohibido intervenir cerca de el tubo enrollador con
ECLIPSE COMPACT_rev00
120 o 230 Vac, 50/60 Hz
10 A @ 230 Vac
desde –20 a +70 °C
viento, sol
desde 10 Km/h a 35 Km/h
desde 1 Klux a 45 Klux
433,92 MHz
15
CABLE
D1 S1
C
M
ALIMENTACION
120 - 230 Vac
N L
50/60 Hz
