AVERTISSEMENTS
Cette page contient d'importantes informations concernant les modalités d'utilisation
et la sécurité de l'installation. Respecter les instructions et les conserver pour d'éven-
tuelles consultations successives. La centrale ECLIPSE COMPACT/60.001.112 est
appropriée pour le contrôle d'un moteur asynchrone monophasé alimenté à la tension
de réseau pour la mise en mouvement des bannes ou rideaux similaires ; toute autre
utilisation est considérée impropre et interdite
1. CARACTÉRISTIQUES TECHNIQUES (relatives à la température de 20°C)
- Alimentation:
- Puissance maximum moteurs:
- Température de fonctionnement:
- Capteurs intégrés:
- Seuil vent:
- Seuil soleil:
- Fréquence radio:
- Codes radio mémorisables:
2. NOTES SUR LES SYSTEMES RADIO
- Il est conseillé de ne pas utiliser des systèmes radio dans des environnements avec
de fortes interférences (par exemple, près des postes de police, des aéroports, des
banques et des hôpitaux). Il convient dans tous les cas d'effectuer une visite techni-
que des lieux avant d'installer tout système radio pour détecter les éventuelles sour-
ces d'interférence.
- Les systèmes radio peuvent être employés dans les cas où les éventuels dérange-
ments ou dysfonctionnement du transmetteur ou du récepteur ne représente pas de
facteur de risque ou, si ce facteur est annulé par des systèmes de sécurité appro-
priés.
- La présence de dispositifs radio opérant à la même fréquence de transmission (par
exemple les alarmes et les écouteurs radio) peut interférer avec le récepteur radio de
la centrale en réduisant la portée des transmetteurs et en limitant la fonctionnalité de
l'installation.

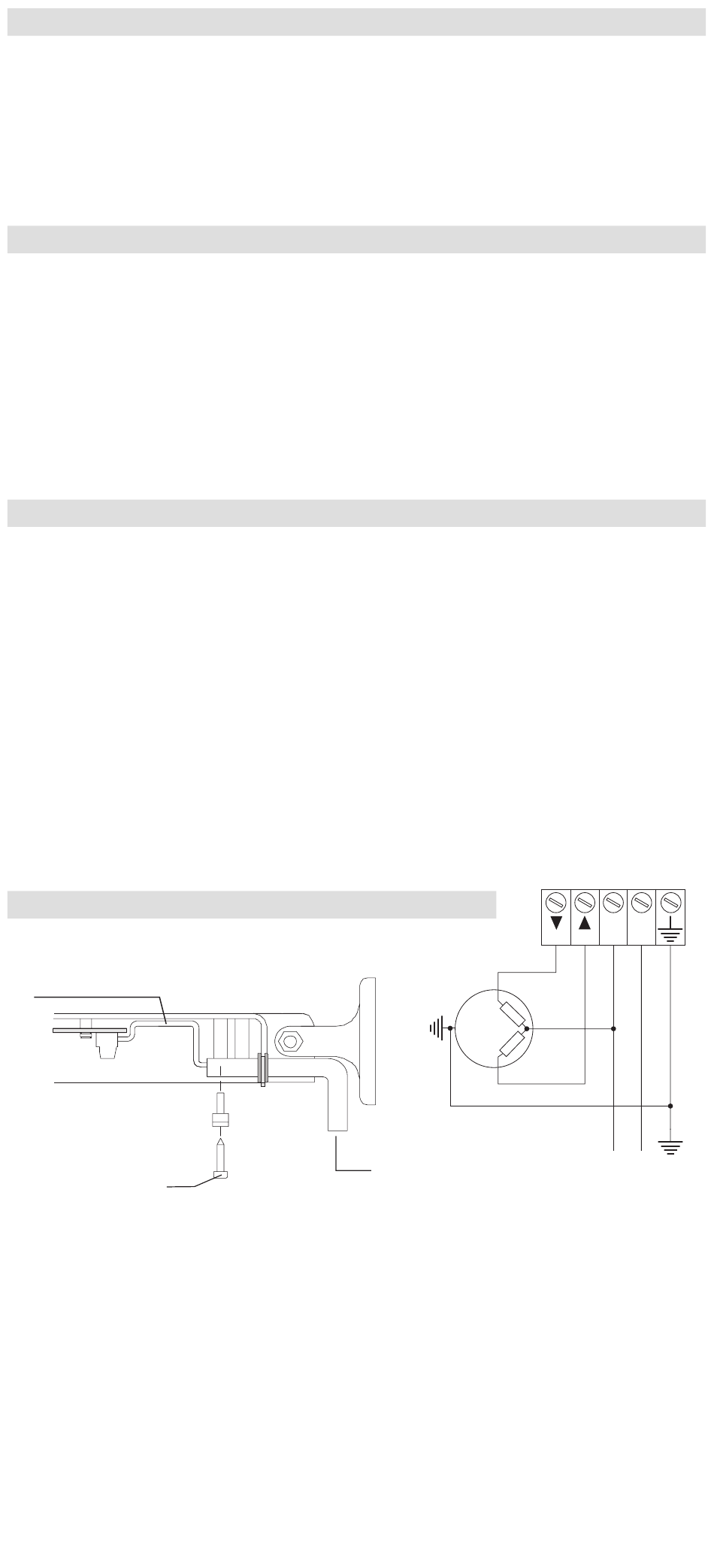

3.CONNEXIONS ÉLECTRIQUES
POSER LES CÂBLE SUR
LE FOND DU CONTENEUR
- Ce produit doit être installé par du personnel technique qualifié de manière à respec-
ter toutes les normes et les lois en vigueur sur le territoire.
- Ce produit est soumis à une tension électrique dangereuse. Effectuer les connexions
sans alimentation.
- Agir sur le produit en faisant attention et en utilisant les outils appropriés.
- Vérifier que la ligne d'alimentation électrique ne dépend pas de circuits destinés à
l'éclairage.
- La ligne d'alimentation doit être protégée par un dispositif magnétothermique appro-
prié ou par un différentiel.
- Dans le cas de plusieurs appareils radio sur la même installation, la distance entre
l'un et l'autre ne doit pas être inférieure à 1,5 m.
ECLIPSE COMPACT_rev00
VIS
120 ou 230 Vac, 50/60 Hz
10 A @ 230 Vac
de –20 à +70 °C
Vent, soleil
de 10 Km/h à 35 Km/h
de 1 Klux à 45 Klux
433,92 MHz
15
CÂBLE
D1 S1
C
M
ALIMENTATION
120 - 230 Vac
N L
50/60 Hz
21
