- Ne pas installer le produit à la proximité de surfaces métalliques.
- Ne pas modifier ou remplacer de pièces sans l'autorisation du constructeur.
- Raccorder le moteur avec un fil de mise à la TERRE.
- Régler les fins de course du moteur avant de le raccorder à l'appareil.
- Pour votre sécurité, il est interdit de travailler près du tube d'enroulement avec le
moteur alimenté.
- S'assurer que la centrale est installée dans une position bien exposée au vent et au
soleil et qu'il n'y a pas d'empêchements au mouvement de rotation des palettes du
capteur de vent.
- Pour vérifier la connexion exacte entre le moteur et la centrale, placer la banne en
position intermédiaire et vérifier que l'alarme vent actionne le moteur en remontée.
3.1 Alimentation :
La centrale ECLIPSE COMPACT/60.001.112 peut être alimentée à la tension de 120
Vac ou bien 230 Vac et à la fréquence de 50/60 Hz. La tension d'alimentation doit être
appliquée aux bornes L et N.
3.2 Connexion du moteur
Le fil commun du moteur doit être raccordé à la borne N, les enroulements du moteur
doivent être raccordés aux bornes
connexions, placer la banne en position intermédiaire et vérifier que l'alarme vent
actionne le moteur en remontée (si le moteur est actionné en descente, inverser les fils
allant aux bornes D1 et S1). Il est interdit de raccorder plus d'un moteur directement
à la centrale sans utiliser des modules d'expansion appropriés (par exemple, les
modules d'expansion X52/60.002.003, X54/60.002.004 ou équivalents).
4. TRANSMETTEURS COMPATIBLES

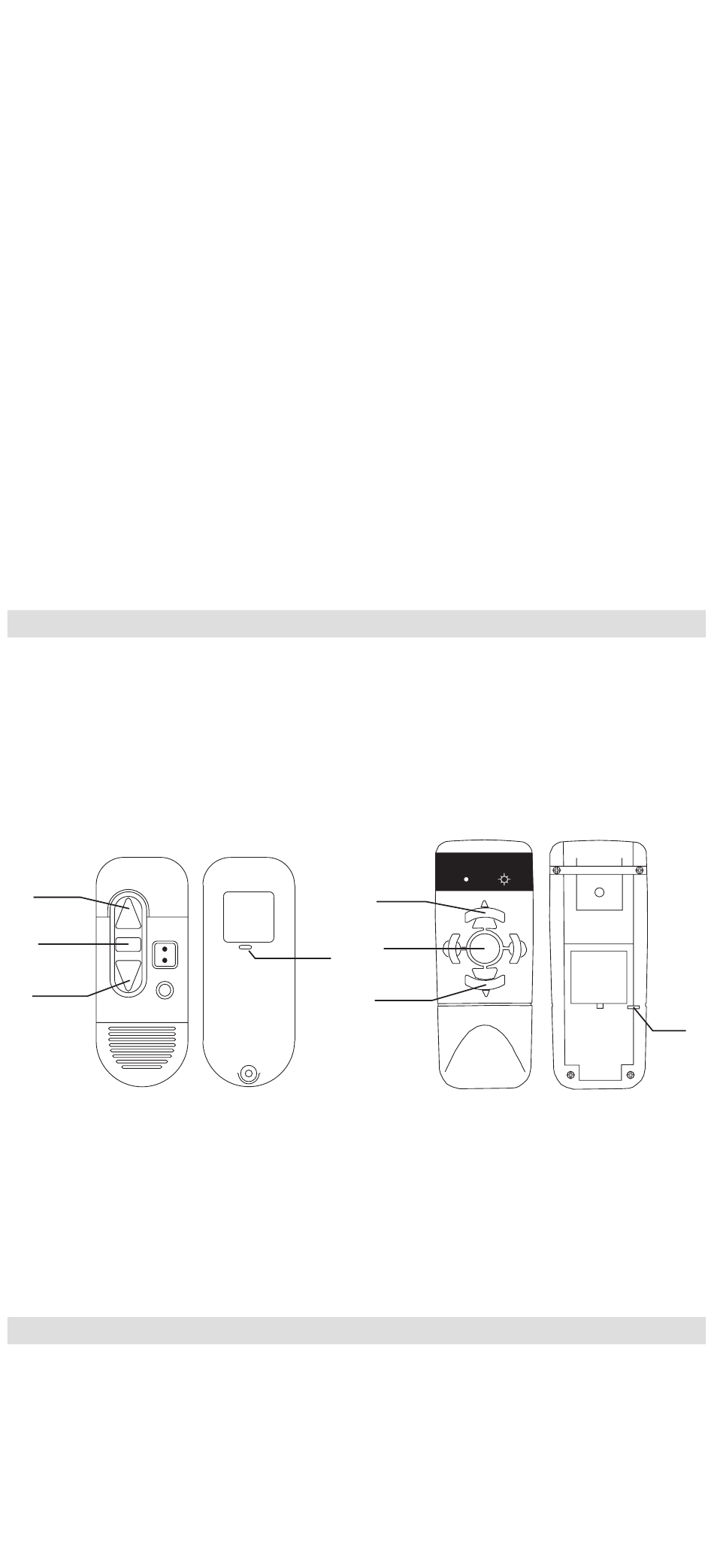

4.1 Transmetteurs portables
La centrale ECLIPSE COMPACT/60.001.112 est compatible avec tous les transmet-
teurs de la série OTELLO SW/60.003.002, VECTOR/60.003.11 et équivalents et elle
est en mesure de saisir en mémoire jusqu'à un maximum de 15 codes radio différents.
Montée
Stop
Descente
4.2 Capteurs radio
La centrale ECLIPSE COMPACT/60.001.112 est compatible avec certains capteurs
radio produits par cette maison de production. La mémorisation du capteur radio s'ef-
fectue comme celle d'un transmetteur normal (voir point 8.1.) Les seuils d'intervention
sont programmables directement sur le capteur radio, où cela est prévu. Pour de plus
amples informations, se rapporter au feuillet d'instructions du capteur radio.

5. PREMIERE INSTALLATION

5.1 Mémorisation du 1 er transmetteur
- Appuyer sur le bouton "1" sur le corps de l'anémomètre pendant environ 4 sec
jusqu'à ce que le moteur effectue deux mouvements vers le haut pour indiquer l'en-
trée dans le menu "programmation transmetteurs". Quand la del jaune s'allume, relâ-
cher le bouton.
- Dans les 8 secondes qui suivent, appuyer sur STOP du transmetteur portable pour
22
Serie
OTELLO SW
60.003.002
D1 et S1. Après avoir terminé toutes les
Montée
Stop
Prog
Descente
Serie
VECTOR
60.003.011
ECLIPSE COMPACT_rev00
Prog
