Kinetec Optima Kompanion™
DE
Bedienungsanleitung
11/2020
IFU-Optima-Kompanion-467896400-2
SERIE 01
Vor Benutzung unbedingt dieses Dokument lesen.
Kinetec SAS behält sich das Recht vor, jegliche technische Änderung
durchzuführen.
Die deutsche Version ist eine Übersetzung des Originals auf Französisch. Im Falle
einer Abweichung wird die Französisch Original maßgebend.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kinetec Optima Kompanion
Inhaltszusammenfassung für Kinetec Optima Kompanion

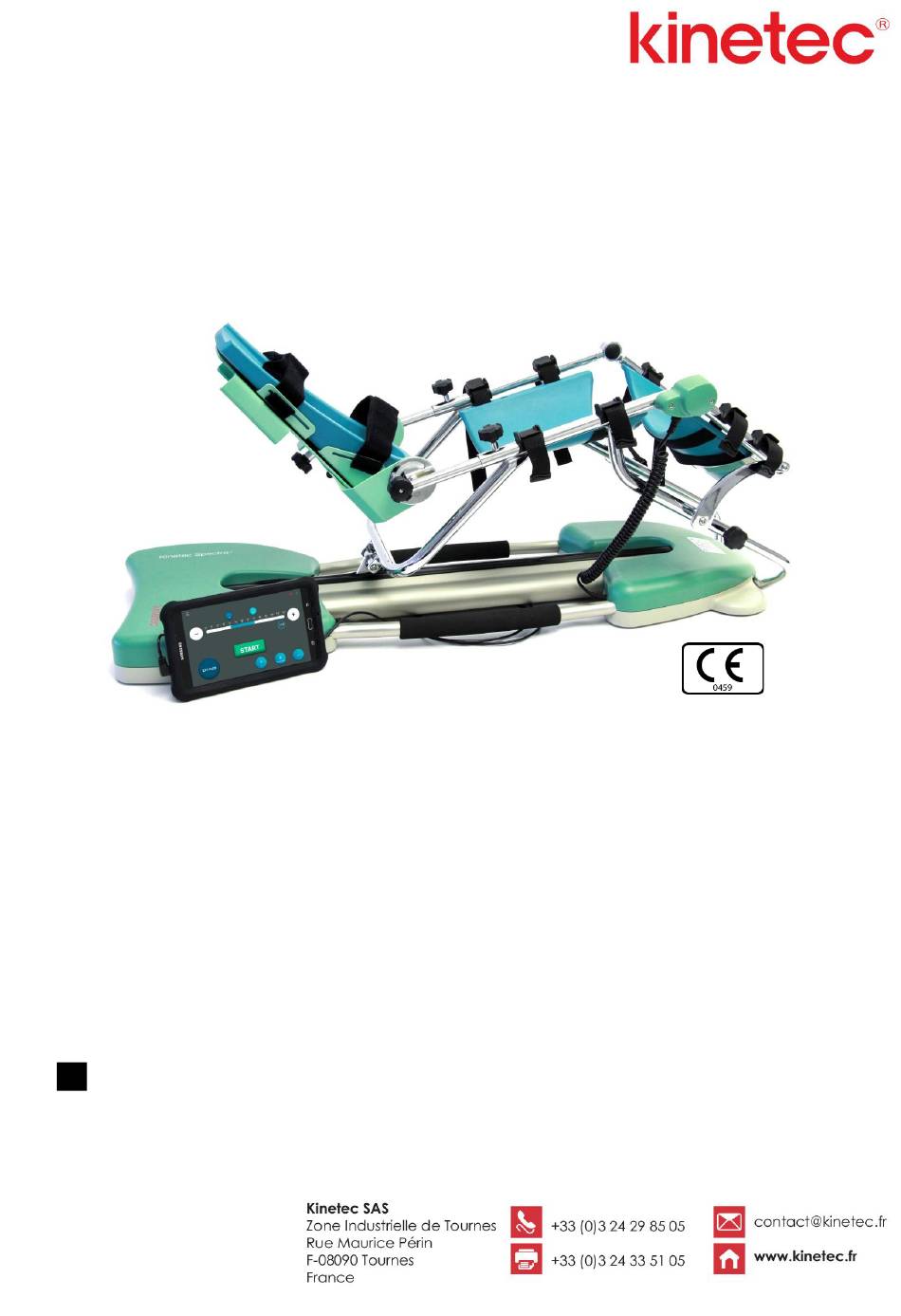

- Seite 1 Kinetec Optima Kompanion™ Vor Benutzung unbedingt dieses Dokument lesen. Kinetec SAS behält sich das Recht vor, jegliche technische Änderung Bedienungsanleitung durchzuführen. Die deutsche Version ist eine Übersetzung des Originals auf Französisch. Im Falle einer Abweichung wird die Französisch Original maßgebend.
-
Seite 3: Inhaltsverzeichnis
4.2. Verpackung ................................5 Installation des Geräts ..............................6 Nutzung des Kits Plastikschale Komfort ......................... 6 ® Verwendung einer Hygieneverkleidung Kinetec ......................6 Patienten einstellen ................................. 7 Stromanschluss: Sicherheit hat Vorrang ........................7 10. Startverfahren des Geräts ............................... 8 11. Abschaltverfahren des Geräts ............................8 12. -
Seite 4: Allgemeine Angaben
1. Allgemeine Angaben 1.1. Definition Das Gerät Kinetec Optima Kompanion™ ist ein Gerät zur PASSIVEN Mobilisierung des KNIES und erlaubt eine Streck- und Beugebewegung von -10° bis 120°. 1.2. Klinische Vorteile • Ein wirksames Gerät zur Durchbrechung des Teufelskreises: Trauma, Unbeweglichkeit, Erguss, Atrophie. -
Seite 5: Warnhinweise Und Sicherheitsanweisungen
2. Warnhinweise und Sicherheitsanweisungen Lesen Sie dieses Benutzerhandbuch aufmerksam und vollständig, bevor Sie das Gerät Kinetec Optima Kompanion zum ersten Mal benutzen. WARNHINWEIS: Das Gerät muss gemäß den in diesem Handbuch gemachten Angaben installiert und in Betrieb genommen werden. WARNHINWEIS: Zwecks jeglicher eventuell notwendiger Unterstützung bei der Montage, der Nutzung oder der... -
Seite 6: Beschreibung Des Geräts

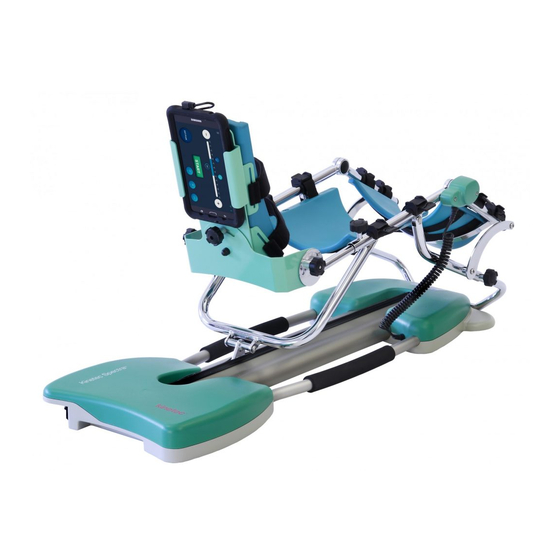

3. Beschreibung des Geräts Das Gerät Kinetec Optima Kompanion setzt sich aus den folgenden Elementen zusammen: Artikuliertes Klemmbrett mit Vorrichtung für Transportgriff das Tablet für den Transport Fernbedienung (Touch-Tablet) Einstellknöpfe der Bettung des Beins Ein-/Ausschalter, Sicherungen und Verbinder für Bettung des Beins... -
Seite 7: Aus- Und Einpacken
Die Beinstütze mithilfe der Einstellknöpfe der Bettung des Oberschenkels (5) auf 42 cm einstellen. ② Die Schiene bei einer Flexion von 5° stoppen. ③ Das artikulierte Klemmbrett umdrehen (1). ④ Die Plastiktüte einlegen und die Verkeilungen einrasten. ⑤ Die Schiene in den Verpackungskarton legen. Kinetec Optima Kompanion™ 5/27... -
Seite 8: Installation Des Geräts
5. Installation des Geräts Das Gerät Kinetec Optima Kompanion ist für eine Nutzung in Krankenhäusern, Kliniken, Arztpraxen oder beim Patienten (als Mietgerät) ausgelegt. Das Gerät ist auf einer flachen und ausreichend breiten Oberfläche zu installieren, um die Schiene in ihrer ganzen Länge und das gegenüberliegende Bein aufzunehmen. -
Seite 9: Patienten Einstellen
Beschädigungen zu verhindern. Insbesondere an den Schutzgehäusen überprüfen, dass das Gerät nicht beschädigt ist. Vor dem Anschließen des Geräts überprüfen, ob die Netzspannung der Angabe des Typenschildes (100-240 V~ 50/60 Hz) entspricht. Das Stromkabel (38) anschließen. Kinetec Optima Kompanion™ 7/27... -
Seite 10: Startverfahren Des Geräts
Zum Einschalten der Schiene den Ein-/Ausschalter (8) auf „I“ schalten. Die Stromanzeige (39) leuchtet oder blinkt je nach Status des Bluetooth-Anschlusses. Beim Versand des Geräts Kinetec Optima Kompanion wird das Tablett vom Netz getrennt, um die Lebensdauer der Batterie zu schonen. -
Seite 11: Änderung Der Anzeigesprache
● Die eine aktive W-LAN-Verbindung benötigenden Funktionen werden in diesem Hinweis: Handbuch mit folgendem Logo angegeben 12.5. Funktion EIN / AUS / INVERSION Das Gerät Kinetec Optima Kompanion™ ist wie alle Geräte Kinetec ® mit der Funktion EIN/AUS/INVERSION versehen. Bei einem Druck auf die Taste... -
Seite 12: Einstellung Der Basisparameter Einer Bewegung
① ② ● Die maximale einstellbare Amplitude beträgt -10° bis 120° Flexion. Hinweise: ● Die Spanne zwischen der Streckgrenze und der Flexionsgrenze kann 5° nicht unterschreiten. ● Diese Parameter können während des Betriebs abgeändert werden. Kinetec Optima Kompanion™ 10/27... -
Seite 13: Die Geschwindigkeit
12.7.2. Die Geschwindigkeit Das Gerät Kinetec Optima Kompanion TM verfügt über einen Geschwindigkeitsbereich, der sich von Stufe 1 bis Stufe 5 erstreckt. ① Drücken Sie auf die Taste Geschwindigkeit (24). ② Stellen Sie die Geschwindigkeit durch Drücken auf die Tasten oder ein und drücken Sie dann... -
Seite 14: Die Pausen An Den Endwerten
12.7.3. Die Pausen an den Endwerten Das Gerät Kinetec Optima Kompanion™ lässt die Durchführung einer Pause an den Endwerten der Streckung und der Flexion zu. ① Drücken Sie auf die Taste Pause (23). ② Wählen Sie den Endwert aus, an dem die Pause erfolgen soll, dann stellen Sie durch Drücken auf die... -
Seite 15: Die Inversionskraft
12.7.4. Die Inversionskraft Das Gerät Kinetec Optima Kompanion™ ist wie alle Geräte Kinetec ® mit der Funktion automatische Inversion für den Fall von Gelenksteife des Patienten versehen. Die Inversion bei einer Überlastung garantiert den Schutz des Patienten, wenn auf das Gelenk eine übermäßige Kraft ausgeübt wird. -
Seite 16: Die Dauer Der Behandlungseinheit
Wert. Sie hängt von dem programmierten Winkelbereich und dem ausgewählten Geschwindigkeitsniveau ab. ● Nach Ablauf der Dauer schaltet sich das Gerät Kinetec Optima Kompanion mitten in dem programmierten Winkelbereich (±3°) ab. ● Dieser Parameter kann während des Betriebs abgeändert werden. -
Seite 17: Betriebsmodi
Bewegung statt. Zur Durchführung eines neuen Aufwärmzyklus drücken Sie auf die Taste Auswahl der Bewegung (28), dann wählen Sie erneut den Aufwärmmodus. ● Die Änderung der Werte der Bewegung muss stets dann erfolgen, wenn die Schiene im Stillstand ist. Kinetec Optima Kompanion™ 15/27... - Seite 18 0° 100° 10° 90° BEREICH MIT MAXIMALER BEWEGUNGSGESCHWINWDIGKEIT ● Die Geschwindigkeit der Bewegung sowie des Laufs sind in dem Menü Hinweise: „Parameter“ parametrierbar. ● Die Taste Geschwindigkeit (24) wird deaktiviert, wenn der Extremwertfokus Modus aktiviert ist. Kinetec Optima Kompanion™ 16/27...
-
Seite 19: Die Parameter
Der Evaluierungsmodus ermöglicht dem Patienten das Arbeiten mit einer Gegenreaktion zum Gerät, damit der behandelnde Arzt die Entwicklung der Reha-Phase bewerten kann. Wenn dieser Modus aktiviert ist, löst das Gerät Kinetec Optima Kompanion eine Flexionsbewegung aus und fordert den Patienten zu einer Kraftanstrengung zur Umkehrung der Bewegung auf. Nach Abschluss aller Versuche fasst eine Meldung die Anzahl der erfolgreichen oder erfolglosen Versuche zusammen. -
Seite 20: Modus Dynamische Streckung
12.9. Menü System Um auf den Katalog der Funktionen zuzugreifen, drücken Sie auf die Zugangstaste zum Menü (10). 12.9.1. Eine neue Behandlung starten Diese Option ermöglicht die Rückkehr zur Hauptansicht der Steuerung des Geräts Kinetec Optima Kompanion 12.9.2. Patienten einstellen Diese Option lässt die Positionierung des Geräts Kinetec Optima Kompanion... - Seite 21 ③ Die Werte des ausgewählten Programms werden in der Hauptansicht angezeigt. ● Diese Werte können vor dem Drücken der Taste abgeändert werden. Hinweis: WARNHINWEIS: Vor dem Starten des Geräts stets die auf dem Tablet angezeigten Parameter der Bewegung überprüfen. Kinetec Optima Kompanion™ 19/27...
-
Seite 22: Identifikationseinstellungen
Änderung der verschiedenen, werksmäßig eingestellten Werte der Betriebsmodi. 12.9.8. Service Der Zugriff auf diese Option ist durch ein Passwort gesichert und daher nur für qualifizierte Kinetec-Mitarbeiter zugänglich. Diese Option lässt Folgendes zu: Einsicht in die technischen Daten des Geräts Kinetec Optima Kompanion Durchführung der Wartungsarbeiten. -
Seite 23: Optionen
Referenz: 4670023777 14. Produktinformationen 14.1. Konformität mit den Vorschriften Das Gerät Kinetec Optima Kompanion™ wurde gemäß den Anforderungen der Richtlinie 93/42/EWG über medizinische Geräte entwickelt, hergestellt und vertrieben. Hierfür verfügt das Gerät Kinetec Optima Kompanion™ über die EG-Kennzeichnung. Das Gerät Kinetec Optima Kompanion genügt den folgenden Normen:... -
Seite 24: Garantiebedingungen
Ersatz oder die Reparatur im Werk des oder der als schadhaft anerkannten Teils/Teile beschränkt. KINETEC SAS bietet eine Gewährleistung ihrer Geräte zur passiven Gelenksmobilisierung 2 Jahre lang gegen jegliche Herstellungsfehler ab dem Kaufdatum durch den Verbraucher. -
Seite 25: Technische Merkmale
Abdichtung des Transportkoffers: IP01 (kein Schutz vor dem Eindringen von festen Fremdkörpern, geschützt vor dem Eindringen von vertikalen Wassertropfen) ® Sicherung: T 750 mA 250 V 6,3x32 mm (Ref. Kinetec : 4610007434) Umwelt: Aufbewahrungs- / Transportbedingungen: Raumtemperatur: -25° C bis +70° C. -
Seite 26: Verwendete Symbole
Warten Sie einige Sekunden, bis der Hauptbildschirm angezeigt wird. Warten Sie etwa 30 Sekunden und folgen Sie dann "Bluetooth-Anschluss zwischen der Schiene und dem Tablet", Seite 9 Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren nächsten Kinetec -Spezialisten. ®... -
Seite 27: Informationen Über Die Elektromagnetische Kompatibilität (Emc)
Zubehörteilen oder Kabeln kann zu einer Erhöhung der elektromagnetischen Emissionen oder einer Abnahme der Immunität dieses Geräts führen und einen Störbetrieb verursachen. Liste der Kabel, die geeignet sind, die Konformität des Geräts Kinetec Optima Kompanion hinsichtlich der Anforderungen an elektromagnetische Emissionen und deren Immunität zu beeinträchtigen:... -
Seite 28: Elektromagnetische Emissionen
Das Gerät Kinetec Optima Kompanion ist für eine Verwendung in einer elektromagnetischen Umgebung vorgesehen, die in der nachstehenden Tabelle beschrieben wird. Der Nutzer und der Installateur haben sich zu vergewissern, dass das Gerät Kinetec Optima Kompanion in der nachstehend beschriebenen Umgebung verwendet wird. -
Seite 29: Elektromagnetische Immunität, Tragbare Funkfrequenzausrüstungen
Es dürfen keine tragbaren Funkfrequenz-Kommunikationsgeräte (unter Einschluss von Peripheriegeräten, wie z. B. Antennenkabel oder externe Antennen) in einer Nähe von weniger als 30 cm (12 Zoll) von irgendeinem Teil des Geräts Kinetec Optima Kompanion , unter Einschluss der von Kinetec spezifizierten Kabel, verwendet werden.
