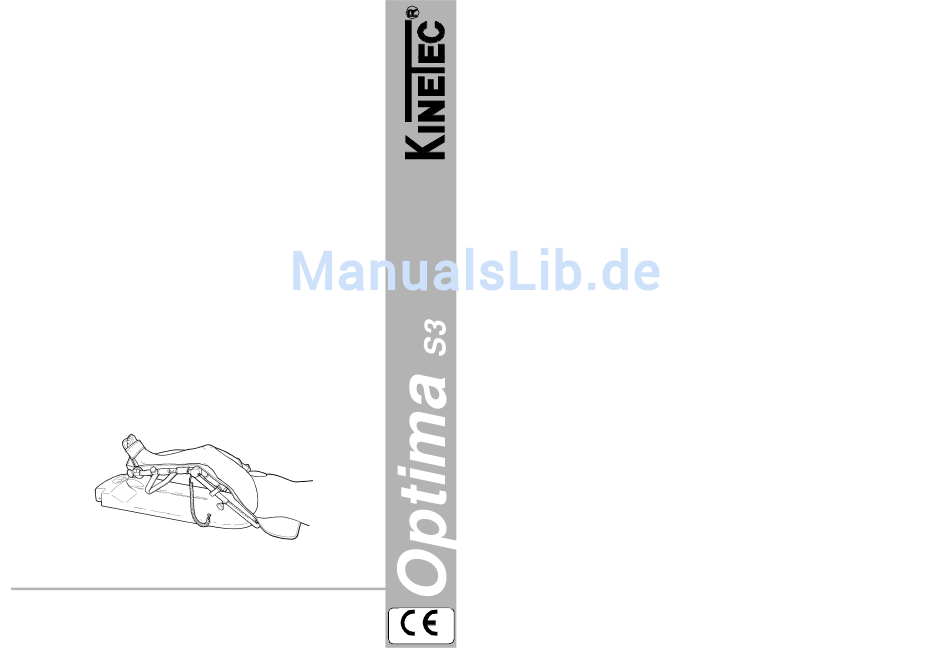

• Manuel d'utilisation • GENOU
Avant toute utilisation lire ce document.
Smith & Nephew Kinetec se réserve le droit de toutes modifications techniques.
• User manual • KNEE
Before use, please read this document.
Smith & Nephew Kinetec reserves the right to effect technical modifications.
• Bedienungsanleitung • KNIE
Vor Benutzung unbedingt dieses Dokument lesen.
Smith & Nephew Kinetec behält sich das Recht vor, jegliche technische
Änderung durchzuführen.
• Istruzioni per l'uso •
Prima di mettere in funzione l'apparecchio leggere con
attenzione il presente documento.
La Smith & Nephew Kinetec si riserva il diritto di apportare modifiche tecniche.
• Manual de empleo • RODILLA
Antes de cualquier utilización, lea este documento.
Smith & Nephew Kinetec se reserva el derecho a cualquier modificación técnica.
• Gebruikershandleiding • KNIE
Lees voor ieder gebruik dit document door.
Smith & Nephew behouden zich het recht voor technische wijzigingen aan te brengen
• Bruksanvisning • KNÄ
Läs denna bruksanvisning noga innan Du använder
apparaten.
Smith & Nephew Kinetec förbehåller sig rätten att göra tekniska ändringar på produkten.
• Bruksanvisning • KNE
Les denne bruksanvisningen før du tar apparatet i bruk.
Smith & Nephew forbeholder seg retten til å foreta tekniske forandringer på produktet.
• Brugervejledning • KNÆ
Inden ibrugtagning skal denne vejledning læses igennem.
Smith & Nephew Kinetec forbeholder sig ret til tekniske ændringer.
• Manual de utilização • JOELHO
Recomenda-se a leitura deste documento antes de iniciar
a utilização do aparelho.
Smith & Nephew Kinetec reserva-se o direito a quaisquer alterações técnicas.
Kinetec S.A. - Z.I. de Tournes-Cliron - B.P. 1109 - 08090 Tournes - FRANCE
Tel. : 03.24.52.91.21 - Fax : 03.24.52.90.34
Manuel N° : 467896197 B - Edition du 05/03/03
GINOCCHIO
0459
Werbung
Inhaltsverzeichnis

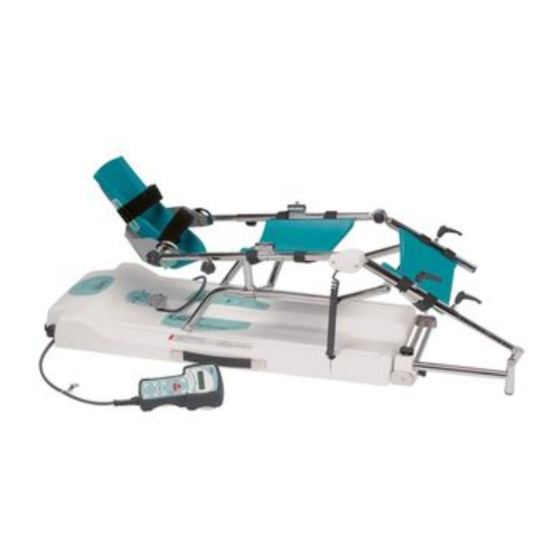

Verwandte Anleitungen für Kinetec Optima s3
