Kinetec Centura B&W Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 55

Quicklinks

Diese Anleitung herunterladen

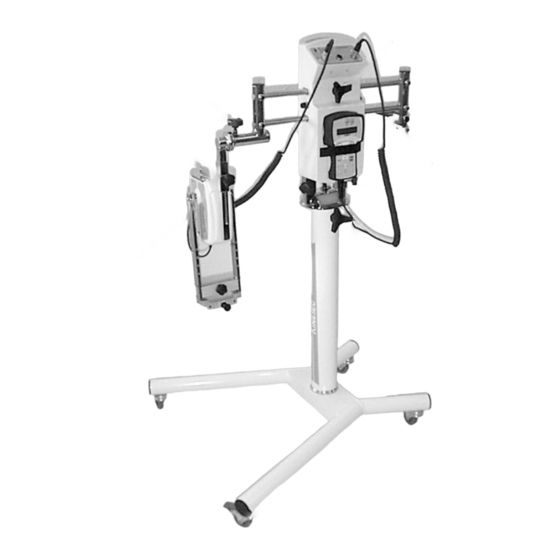

Kinetec Centura B&W™
Manuel d'utilisation
User manual
Bedienungsanleitung
Istruzioni per l'uso
Manual de empleo
Gebruikershandleiding
Avant toute utilisation lire ce document.
Kinetec se réserve le droit de toutes modifications techniques.
Before use, please read this document.
Kinetec reserves the right to effect technical modifications.
Vor Benutzung unbedingt dieses Dokument lesen.
Kinetec behält sich das Recht vor, jegliche technische Änderung
durchzuführen.
Prima di mettere in funzione l'apparecchio leggere conattenzione il
presente documento.
La Kinetec si riserva il diritto di apportare modifiche tecniche.
Antes de cualquier utilización, lea este documento.
Kinetec se reserva el derecho a cualquier modificación técnica.
Lees voor ieder gebruik dit document door.
Kinetec behouden zich het recht voor technische wijzigingen aan te
brengen.
FR
EN
DE
IT
ES
NL
IFU-Centura-B&W-467896365-1
03/2016
Série 1 – 2 – 3 – 4
Notice Originale
