Slimdrive EMD/EMD-F

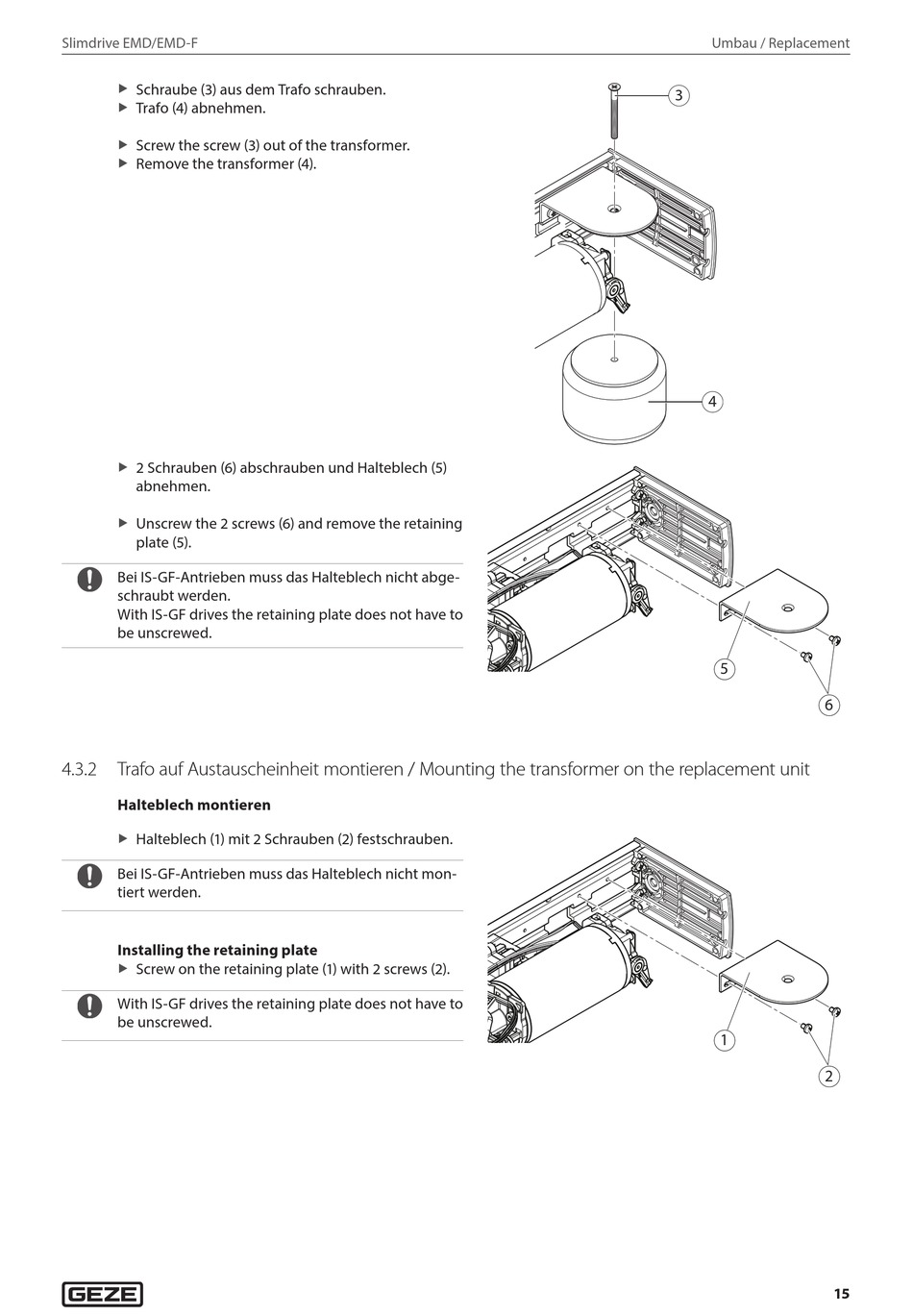

Schraube (3) aus dem Trafo schrauben.
X
Trafo (4) abnehmen.
X
Screw the screw (3) out of the transformer.
X
Remove the transformer (4).
X
2 Schrauben (6) abschrauben und Halteblech (5)
X
abnehmen.
Unscrew the 2 screws (6) and remove the retaining
X
plate (5).
Bei IS-GF-Antrieben muss das Halteblech nicht abge-
schraubt werden.
With IS-GF drives the retaining plate does not have to
be unscrewed.
4.3.2

Trafo auf Austauscheinheit montieren / Mounting the transformer on the replacement unit

Halteblech montieren

Halteblech (1) mit 2 Schrauben (2) festschrauben.
X
Bei IS-GF-Antrieben muss das Halteblech nicht mon-
tiert werden.
Installing the retaining plate
Screw on the retaining plate (1) with 2 screws (2).
X
With IS-GF drives the retaining plate does not have to
be unscrewed.
Umbau / Replacement
3
4
5
6
1
2
15
