3.1

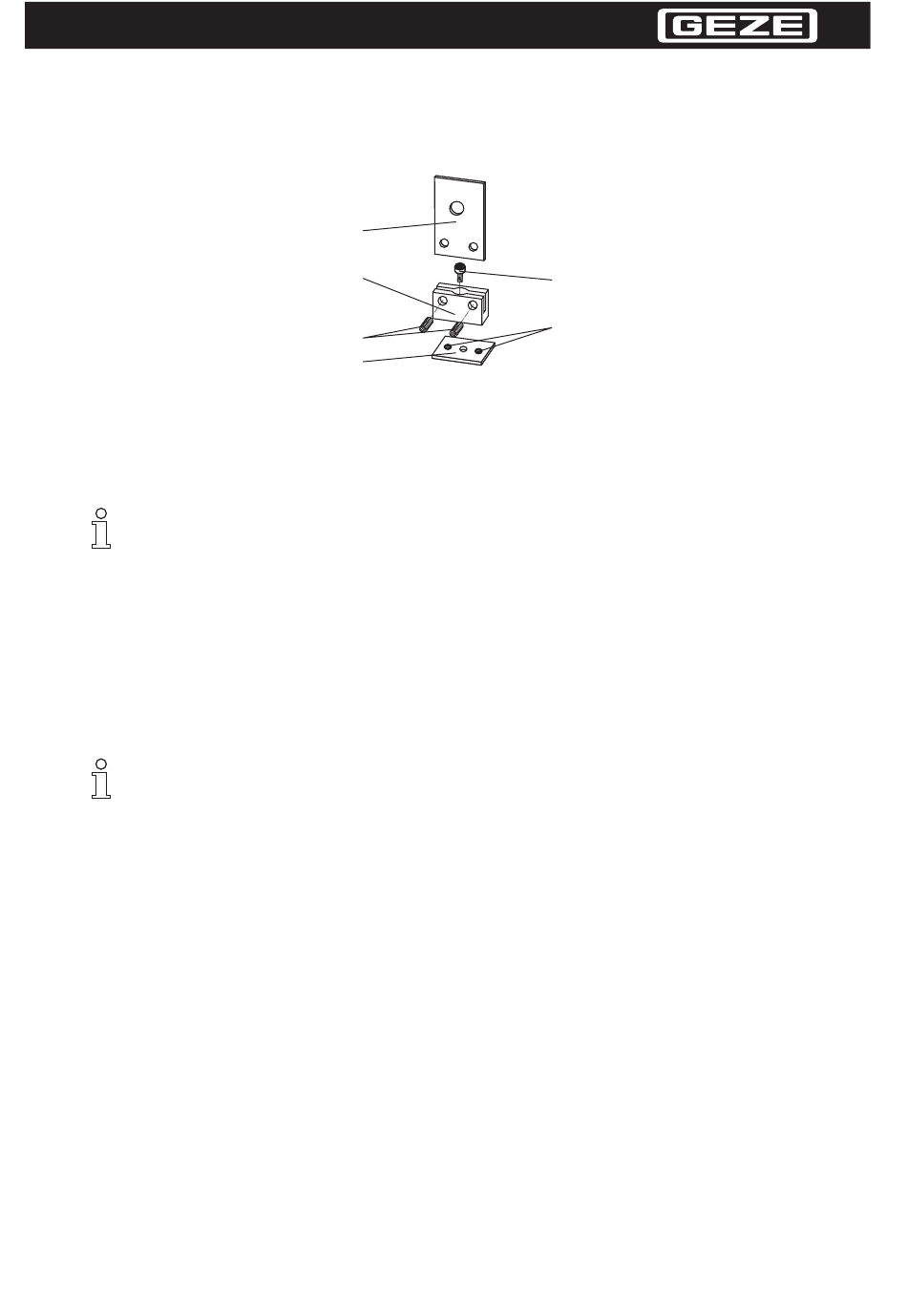

Gummiseilbefestigung an Türflügel montieren
1. Spannplatte (4) bei der Montage der Türflügel in Türflügelprofil oben schieben, positionieren und
Gewindestifte (6) festziehen.
2. Sockel (3) auf Spannplatte (4) setzen und festschrauben.
3. Gummiseil durch Bohrung in Platte (2) ziehen und verknoten.
4. Gummiseil ca. 10 mm hinter dem Knoten abschneiden.
• Achten Sie beim Einhängen der Flügel darauf, dass das Gummiseil mit der Platte auf der
Innenseite der Türflügel hängt.
• Nach dem Montieren der Platte (2) muss der Knoten auf der Innenseite sein.
5. Türflügel einhängen und ausrichten.
6. Platte (2) in die Laufschiene einfädeln und in den Sockel (3) schieben und mit den Gewindestiften (1)
befestigen.
4
Gummiseil einstellen
Bei zweiflügeligen Anlagen müssen die beiden Gummiseile gleich stark gespannt werden.
4.1
Voraussetzungen
•
Antrieb ist montiert
•
Antrieb ist vom 230-V-Netz getrennt (Spannungsfreiheit prüfen)
•
Steuerung
ist
vom 24-V-Akkumulator
•
Türflügel sind eingehängt und ausgerichtet
•
Gummiseil ist korrekt verlegt
2
3
1
4
getrennt
5
6
5
