8. Inbetriebnahme

8.1 Hinterdruck einstellen

(AQA therm HFB-1717 BA)
Der Druckminderer ist werkseitig auf 1,5 bar einge-
stellt. Der Anlagendruck sollte um mindestens 2 bar
höher als der eingestellte Ausgangsdruck sein.
1. Absperrkugelhahn eingangsseitig an dem
AQA therm HFB-1717 BA und ausgangs-
seitig an der AQA therm HES schließen.
- Ausgangsseitiger Absperrkugelhahn des
AQA therm HFB-1717 BA muss geöffnet
bleiben.
2. Ausgangsseite durch Öffnen des
Probenahmeventils (Entlüftungsventil an
AQA therm HES) druckentlasten.
3. Druckfeder entspannen
- Adapter für Druckminderer nach links (-) bis zum
Anschlag drehen.
4. Absperrkugelhahn eingangsseitig langsam öffnen.
5. Adapter drehen, bis der Manometer den
gewünschten Wert anzeigt.
6. Absperrkugelhahn ausgangsseitig langsam
öffnen.
8.2 Einstellung AQA therm HES Generation
2016 mit elektr. Display mit „Smart"- Setup
und „Smart"-Operation

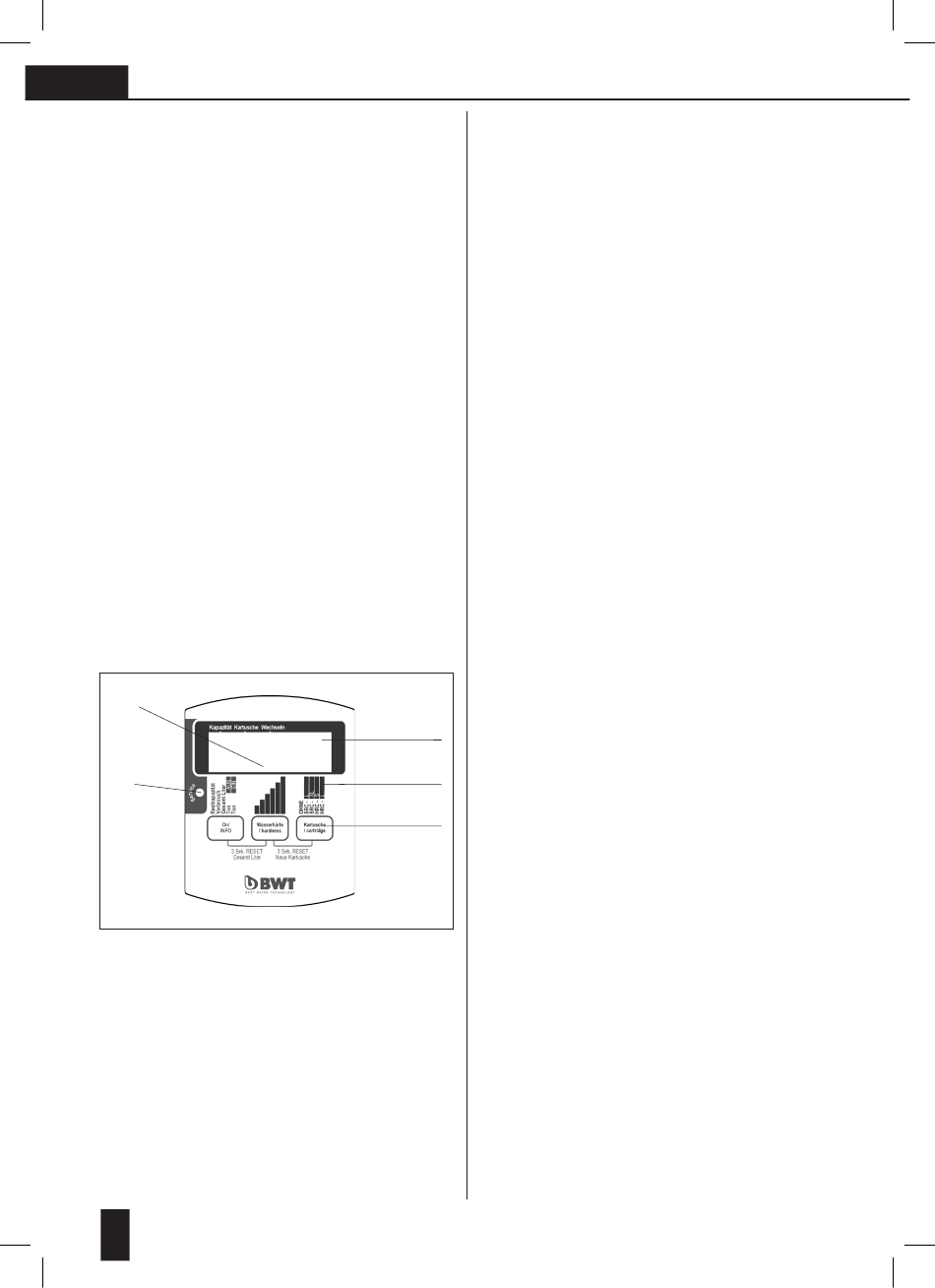

Auswahlfelder
Service LED
a) Elektronik-Gehäuse abnehmen, Batterie ein-
setzen und Elektronik-Gehäuse wieder auf-
setzen.
b) „Smart"-Setup:
Die AQA therm HES Generation 2016
ermöglicht mit der maßgeschneiderten Elektro-
nik ein einfaches, schnelles und intelligentes
Einstellen der Betriebsparameter mit Fokus
auf die zu bevorzugende salzarme Fahrweise
für natürliches, perfektes Heizungswasser ohne
Zusatzstoffe, mit nur 3 Klicks.
- ohne aufwendige Recherche in Tabellen
8
6280_EBA AQA therm HFB_HES_HWG_313660-5.indd 8
- ohne störungsanfällige Sensoren
- mit allen Annehmlichkeiten des modernen
Smart Metering Konzeptes und
- mit praxisgerechten Erweiterungsmöglichkeiten
„Smart"- Operation:
Die Überwachung der Spül-, Füll, & Nachfüll-
menge erfolgt über das Klartext-Display. Über
eine „Smart"-Operation können Sie des
Weiteren:
- akustisches Überwachunssignal ein/aus-
schalten
- relevante Daten ablesen
- Steuersignale an ein Magnetventil senden
(erhältlich ab Q4/2016)
- eine SMS Box - für Alarmmeldung auf ein
Mobiltelefon bei erschöpfter Kartusche -
anschließen (erhältlich ab Q4/2016).
c) Die zugeordneten Auswahlfelder im Display
wandern mit jedem Tastendruck zur jeweils
gewählten Position. Durch Verweilen auf der
Position für mehr als 3 Sek. wird die Auswahl
eingeloggt.
d) Wenn die AQA therm HES im Spülbetrieb ohne
Kartusche laufen soll, ist die Auswahl "OHNE"
zu wählen und der AQA therm Spül-/Blindstop-
fen Art.Nr. 084154 anzuschließen.
e) Wird die AQA therm HES zum Be- oder Nach-
füllen verwendet, bitte Kartusche einsetzen
(siehe Punkt 8.7.). Durch betätigen des
Kartusche/Kartusche Buttons können Sie
zwischen den verschiedenen Kartuschen
Anzeigebereich
durchschalten, zum Einloggen auf der ge-
wählten Kartusche 3 Sek. verweilen.
Auswahl-
f) Die für das „Smart"-Setup vordefinierten Härte-
möglichkeiten
bereiche decken mehr als 90 % der Einsatz-
Bedienknöpfe
gebiete ab.
Für Wasserhärten >26 °dH/46,3 °fH/
463 ppm, ist die max. Wasserhärte einzu-
loggen, eine Litergenaue Auswertung kann -
wie übrigens auch in allen Zwischenbe-
reichen über die klassische Methode des Ver-
gleichs mit der Kapazitätstabelle erfolgen (siehe
EBA der Kartusche bzw. Punkt 13).
g) Ist die Kartuschen-Kapazität gemäß „Smart"-
Setup unter 10 % erschöpft, beginnt die
Service-LED gelb zu blinken. Bei absoluter
Erschöpfung der Kartusche bzw. wenn die
Kartusche länger als 5 Jahre in Verwendung ist,
blinkt die Serviceanzeige rot und gibt einen
Piepton ab. (Werkseitig Ton ein, zum Aus-
schalten Punkt h) beachten.).
h) Durch Weiterschalten mit dem ON/INFO
Button können Sie gegebenenfalls das Tonsignal
für den Kartuschentausch ein/ausschalten, ge-
wünschte Position einstellen und 3 Sek.
