Wichtige Hinweise: Um Fehler zu vermeiden, ist die Einbau- und Bedienungsanleitung stets
griffbereit aufzubewahren, vor der Ausführung von Arbeiten am Gerät vollständig durchzu-
lesen und zu beachten. Unsere Merkblätter und Druckschriften sollen nach bestem Wissen
beraten, der Inhalt ist jedoch ohne Rechtsverbindlichkeit. Im Übrigen gelten unsere allgemei-
nen Geschäftsbedingungen. Änderungen vorbehalten!
Important notice: Always keep the fitting and operating instructions close at hand to avoid
any mistakes and before carrying out any work on the device you should read the fitting
and operating instructions carefully and follow them. While our data sheets and brochures
should provide advice to the best of our knowledge, the content thereof is not legally
binding. In addition to this, our general terms and conditions of trade apply.
Subject to alterations!
6280_EBA AQA therm HFB_HES_HWG_313660-5.indd 1
Einbau- und Bedienungsanleitung
Installation and operating instructions
AQA therm HFB-
Art.-Nr./Item no. 820425 (AT)
AQA therm HES
Art.-Nr./Item no. 820423 (AT)
AQA therm HWG
Art.-Nr./Item no. 820454 (AT)
bestehend aus 820425 und 820423
1717 BA
Art.-Nr./Item no. 51955 (DE)
Art.-Nr./Item no. 51094 (DE)
DE
EN
24.09.15 09:09

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BWT AQA therm HFB1717 BA

Inhaltszusammenfassung für BWT AQA therm HFB1717 BA

  • Seite 1 Einbau- und Bedienungsanleitung Installation and operating instructions AQA therm HFB- 1717 BA Art.-Nr./Item no. 51955 (DE) Art.-Nr./Item no. 820425 (AT) AQA therm HES Art.-Nr./Item no. 51094 (DE) Art.-Nr./Item no. 820423 (AT) AQA therm HWG Art.-Nr./Item no. 820454 (AT) bestehend aus 820425 und 820423 Wichtige Hinweise: Um Fehler zu vermeiden, ist die Einbau- und Bedienungsanleitung stets griffbereit aufzubewahren, vor der Ausführung von Arbeiten am Gerät vollständig durchzu- lesen und zu beachten.
  • Seite 2 Vielen Dank für das Vertrauen, das Sie uns durch den Kauf eines BWT Inhaltsverzeichnis Seite 3 Gerätes entgegengebracht haben. Thank you very much for the con- fidence that you have shown in us Table of contents Page 13 by purchasing a BWT appliance.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Sicherheitshinweise ..........................5 2. Funtkionsbeschreibung ........................5 3. Verwendung ............................6 4. Technische Daten ..........................6 5. Lieferumfang ............................7 6. Varianten ............................7 7. Montage ............................7 7.1 Einbauhinweise ........................7 7.2 Einbau ..........................7 7.3 Anwendung ......................... 7 8.

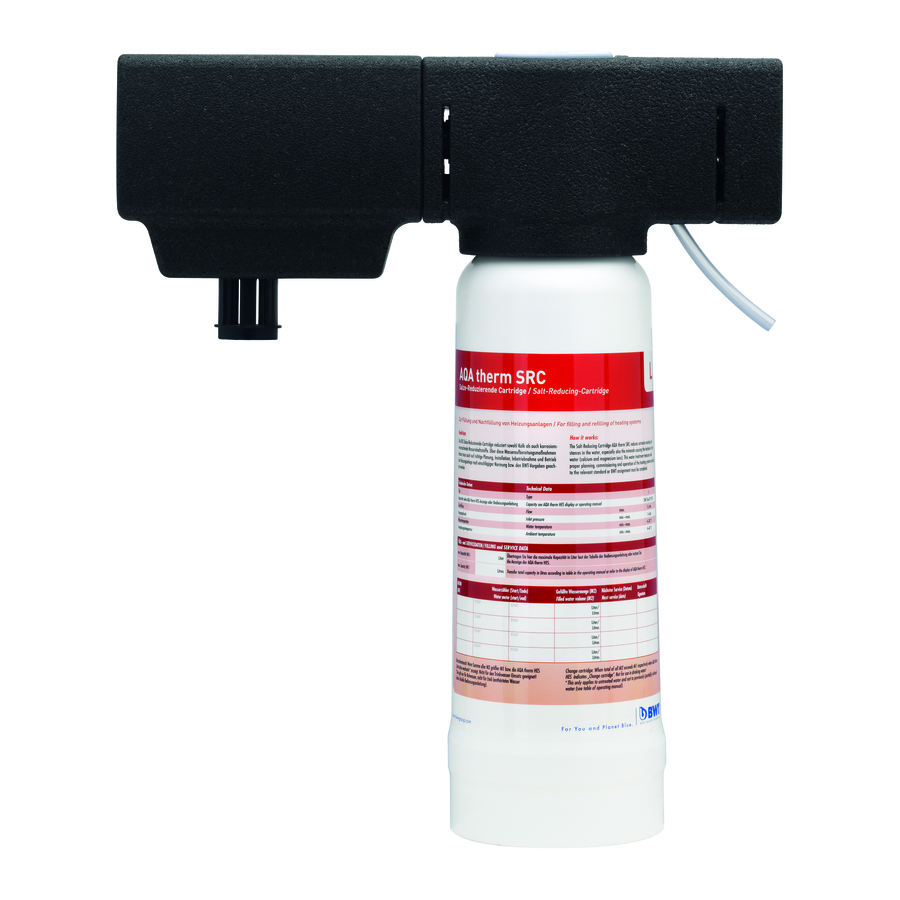

  • Seite 4 Optional: AQA therm HRC (Enthärtung) oder AQA therm SRC (Entsalzung) Abb. 2 AQA therm HES Abb. 1 AQA therm HFB-1717 BA 1 Kugelhahn 2 Manometer 3 Druckminderer mit abnehmbaren Einstellgriff 4 Optional: AQA therm HRC oder SRC 5 Wasserzähler mit Smart Operation Display 6 Entlüftungsventil / Bügelwasser-Tankstelle Abb.

  • Seite 5: Sicherheitshinweise

    Planung, Installation, Inbe- triebnahme und Betrieb der Heizungsanlage nach Die unmittelbar nach dem AQA therm HFB-1717 einschlägiger Normung bzw. den BWT-Vorgaben BA installierte AQA therm HES besteht aus einem geachtet werden. Wasserzähler, einer Andockstelle für optional erhält- liche Enthärtungskartuschen (AQA therm HRC) bzw.

  • Seite 6: Verwendung

    4. Technische Daten Der Ausgangsdruck wird wieder höher, bis erneut ein Gleichgewichtszustand zwischen Membran- und Fe- AQA therm HFB-1717 BA derkraft erreicht ist. Der Eingangsdruck (Vordruck) hat Einbaulage waagrecht mit Ablaufan- keinen Einfluss auf das Regelventil im Druckminderer. schluss nach unten Druckschwankungen auf der Eingangsseite beeinflus- Betriebstemperatur max.

  • Seite 7: Lieferumfang

    Einbauhöhe min. 610 mm vom Boden aus zur Rohr- Der Einbauort muss frostsicher und gut zu- mitte vorsehen, um Kartuschentausch sicher zu ge- gänglich sein für vereinfachte Wartung und währleisten. Reinigung. Manometer am Druckminderer soll gut beob- achtet werden können. 5.

  • Seite 8: Inbetriebnahme

    8. Inbetriebnahme - ohne störungsanfällige Sensoren - mit allen Annehmlichkeiten des modernen 8.1 Hinterdruck einstellen Smart Metering Konzeptes und (AQA therm HFB-1717 BA) - mit praxisgerechten Erweiterungsmöglichkeiten Der Druckminderer ist werkseitig auf 1,5 bar einge- stellt. Der Anlagendruck sollte um mindestens 2 bar „Smart”- Operation: höher als der eingestellte Ausgangsdruck sein.

  • Seite 9: Einstellung Aqa Therm Hes Generation 2016 Mit „Smart"- Setup Und „Smart"-Operation

    Dies ist keine Funktionsstörung und somit Intervall: alle 6 Monate (abhängig von den örtlichen kein Grund für Beanstandung! Bedingungen) Durchführung durch ein Installations- unternehmen oder durch den BWT-Werkskunden- 8.5 Anlage nachfüllen dienst. Gehen Sie entsprechend 8.3 & 8.4 vor. Beachten 9.1.1 Funktionskontrolle Druckminderer...

  • Seite 10: Wartung

    9.2 Wartung reinigen, ggf. ersetzen. Systemtrennereinsatz nicht in seine Einzelteile zerlegen! Wir empfehlen einen Wartungsvertrag mit einem Installationsunternehmen oder mit dem BWT Werks- 7. Montage in umgekehrter Reihenfolge kundendienst abzuschließen. - Kartusche eindrücken bis sie einrastet. Entsprechend DIN EN 1717 muss eine regelmäßige 8.

  • Seite 11: Störung/Fehlersuche

    Kartusche (HRC, SRC) spülen den Verschneideöffnungen * Hinweis: Die mit * gekennzeichneten Behebungsmaßnahmen sind von einem Installationsunternehmen oder vom BWT-Werkskundendienst durchzuführen. Sollten oben angeführte Behebungsmaßnahmen nicht zum gewünschten Ergebnis führen, so ist ein Installationsunternehmen oder der BWT-Werkskundendienst zu beauftragen. 12. Ersatzteile/Zubehör...

  • Seite 12: Kapazitätstapelle Kartuschen

    13. Kapazitätstabelle Kartuschen alternat. Referenz Kartusche Leitfähig- Gesamthärte °dH HRC-S HRC-L SRC-L SRC-XL keit µS/cm (Rohwasser) 2.600 12.800 4.800 9.750 1.300 6.400 2.400 4.875 4.267 1.600 3.250 3.200 1.200 2.438 2.560 1.950 2.133 1.625 1.829 1.393 1.600 1.219 1.422 1.083 1.280 1.164 1.067...
  • Seite 13 Table of Contents 1. Safety instructions ..........................15 2. Description of functions ........................15 3. Application ............................16 4. Technical data ..........................16 5. Scope of delivery ..........................17 6. Model variants ..........................17 7. Installation ............................17 7.1 Installation instructions ......................17 7.2 Installation .........................
  • Seite 14 Optional: AQA therm HRC (softening) AQA therm SRC (desalination) Fig. 2 AQA therm HES Fig. 1 AQA therm HFB-1717 BA 1 Ball valve 2 Pressure gauge 3 Pressure reducer with removable adjustment handle 4 Optional: AQA therm HRC or SRC 5 Water meter with smart operation display 6 Bleed valve / distilled water-filling point 8 Drain valve with pipe connection...

  • Seite 15: Safety Instructions

    This is used for softening/desalination and missioned and operated in accordance with the rele- to register the flushing, filling and refilling volumes. vant standards and BWT specifications. Function of the backflow preventer (AQA therm HFB-1717 BA) 1. Safety instructions...

  • Seite 16: Application

    4. Technical data drinking water (German: KTW)) approval required for the hose). AQA therm HFB-1717 BA After filling, the shut-off device must be activated to Mounting position Horizontal with drainage con- nection directed downwards prevent uncontrolled refilling of the heating system. Operating temperature max.

  • Seite 17: Scope Of Delivery

    Ensure that there is a minimum 610 mm installation - The installation location must be frost-resistant height from the ground to the middle of the pipe for and easily accessible for easy maintenance safe and secure cartridge replacement. and cleaning. - The pressure gauge on the pressure reducer must be highly visible for easy monitoring.

  • Seite 18: Commissioning

    8. Commissioning „Smart”-operation: Monitoring of the flushing, filling and refilling 8.1 Setting outlet pressure volumes is available via the plain text display. (AQA therm HFB-1717 BA) You can also use a ‘smart’ function to: The factory setting of the pressure reducer is 1.5 bar. - turn the acoustic monitoring signal on/off The system pressure should be at least 2 bar higher - register the relevant data...

  • Seite 19: Flushing The System

    We recommend that you take out a maintenance use for longer than 5 years, the service display contract with an installation company or with BWT’s will flash red and emit a beep. (Factory setting is service team.

  • Seite 20: Backflow Preventer

    10. Waste disposal 2. Depressurise the outlet side by opening the sam- pling valve (vent valve on the AQA therm HES). 3. Slacken the compression spring Housing: zinc-resistant brass. - Turn the adapter to the left (-) until it can go no Drainage connection, backflow preventer core, further.

  • Seite 21: Faults/Troubleshooting

    * Note: the corrective measures marked with * must be carried out by an installation company or by BWT’s service team. Should the corrective measures listed above fail to achieve the desired result, please contact an installation company or BWT’s service team.

  • Seite 22: Cartridge Capacity Table

    13. Cartridge capacity table Alternative refe- Cartridge conducti- rence total hardness HRC-S HRC-L SRC-L SRC-XL vity μS/cm °dH (raw water) 2.600 12.800 4.800 9.750 1.300 6.400 2.400 4.875 4.267 1.600 3.250 3.200 1.200 2.438 2.560 1.950 2.133 1.625 1.829 1.393 1.600 1.219 1.422...
  • Seite 23 6280_EBA AQA therm HFB_HES_HWG_313660-5.indd 23 24.09.15 09:09...

  • Seite 24: Further Information

    Fax: +33/1/49 22 45 45 E-Mail: office@bwt.at E-Mail: bwt@bwt.de E-Mail: info@cillichemie.com E-Mail: bwt@bwt.fr BWT Belgium BV. BWT Česká republika s.r.o. BWT Polska Sp. z o.o. BWT Hungária Kft. Leuvensesteenweg 633 Lipová 196 - Čestlice ul. Połczynska 116 Keleti utca 7 B-1930 Zaventem CZ-251 01 Říčany...
