Der Ausgangsdruck wird wieder höher, bis erneut ein
Gleichgewichtszustand zwischen Membran- und Fe-
derkraft erreicht ist. Der Eingangsdruck (Vordruck) hat
keinen Einfluss auf das Regelventil im Druckminderer.
Druckschwankungen auf der Eingangsseite beeinflus-
sen nicht den Hinterdruck (Vordruckkompensation).
Der AQA therm HFB-1717 BA kann gemäß DIN EN
1717 durch Schlauch- oder Rohrleitung ständig mit
der Trinkwasserleitung verbunden werden (KTW Zu-
lassung für Schlauch erforderlich). Nach Beendigung
des Füllvorganges ist die Absperreinrichtung zu be-
tätigen, um ein unkontrolliertes Nachfüllen der Hei-
zungsanlage zu verhindern.
Funktion AQA therm HES
Die unmittelbar nach dem AQA therm HFB-1717
BA installierte AQA therm HES besteht aus einem
Wasserzähler, einer Andockstelle für optional er-
hältliche Enthärtungskartusche (AQA therm HRC)
bzw. Entsalzungskartusche (SRC), einem integrierten
Absperrkugelhahn und einer Bügelwasser-Zapfstelle
(Achtung: kein Trinkwasser!). Sie dient zum Enthär-
ten/Entsalzen und zum Erfassen der Spül-, Füll- und
Nachfüllmengen. AQA therm HES arbeitet entwe-
der mit der AQA therm HRC/Härte-Reduzierenden-
Kartusche nach dem Ionentauscherprinzip (ersetzt
die im Wasser befindlichen Erdalkalien wie Calcium
und Magnesium durch Natriumionen) oder mit der
SRC/Salze-Reduzierende-Kartusche (nicht nur Kalk,
sondern auch korrosionverursachende Wasserinhalts-
stoffe werden reduziert).
Die salzarme Fahrweise ohne Zusatzstoffe ist zu be-
vorzugen. Durch den eingebauten elektrischen Was-
serzähler mit „Smart"-Operation können die Spül-,
Füll- und Nachfüllmenge jederzeit abgelesen werden.

3. Verwendung

AQA therm HFB-1717 BA
Medium
Vordruck
Hinterdruck
Flüssigkeitskategorie
Systemtrenner BA
AQA therm HES
Medium
Vordruck
6
6280_EBA AQA therm HFB_HES_HWG_313660-5.indd 6
Wasser
max. 10.0 bar
einstellbar von 1,5 - 4 bar
voreingestellt auf 1,5 bar
4 (giftige, sehr giftige, krebser-
regende, radioaktive Stoffe)
Wasser
max. 4 bar

4. Technische Daten

AQA therm HFB-1717 BA
Einbaulage
Betriebstemperatur
Druckminderer Anschluss
Kugelhahn Systemtrenner
Ablaufanschluss
Anschlussgröße
AQA therm HES
Einbaulage waagrecht mit Kartusche nach unten,
Kartusche optional erhältlich
Betriebs- max. 30 °C vom Füllwasser; max. 50
temperatur °C Gerätetemperatur bei Absperrku-
gelhahn (geschlossen) durch Tempera-
turübertragung der Heizungsanlage;
max. 40 °C Umgebungstemperatur
Anschlussgröße
Anschlussgröße R

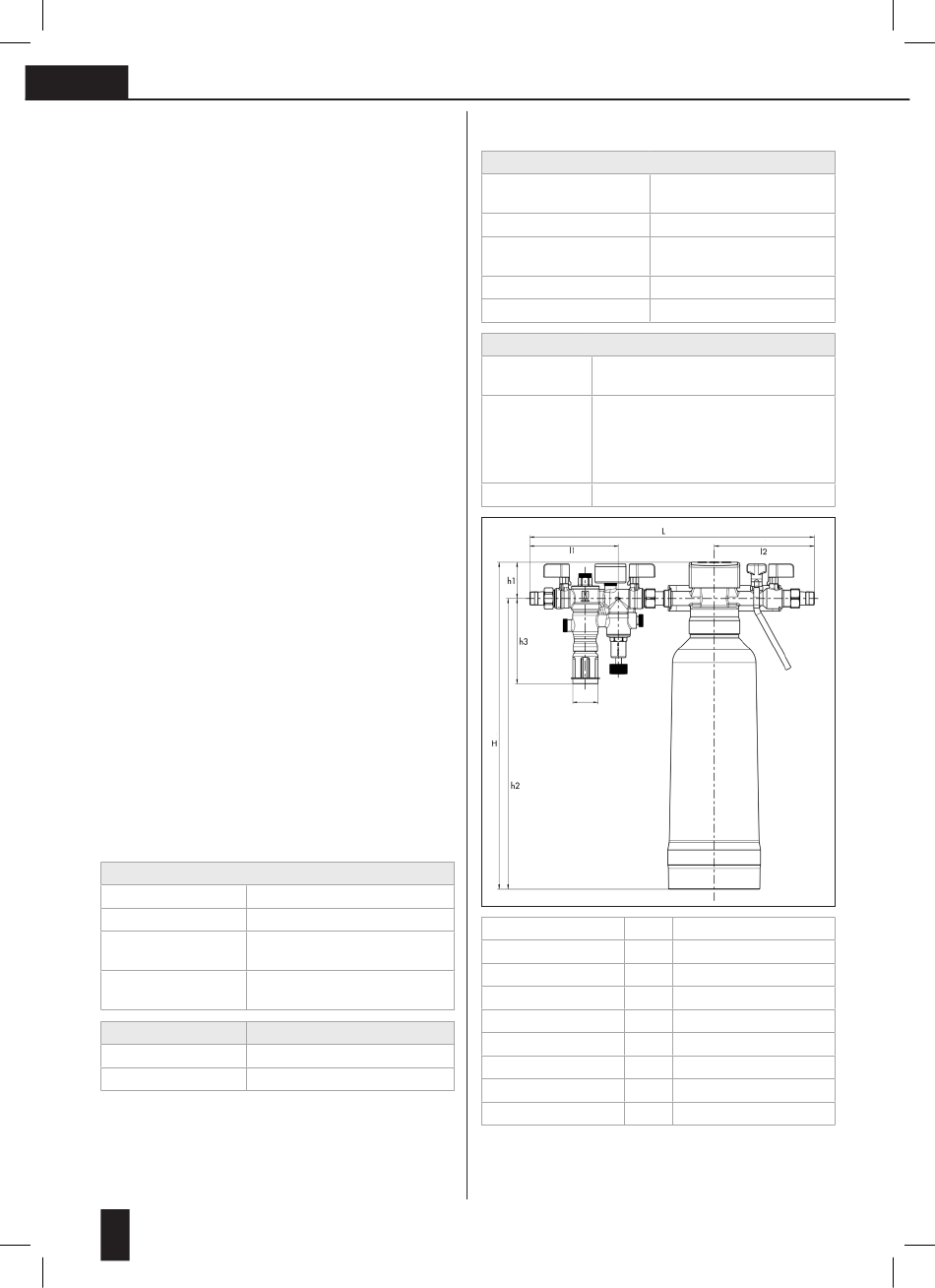

Baumaße H
h1
h2
h3
L
l1
l2
Kvs-Wert m /h
3
waagrecht mit Ablaufan-
schluss nach unten
max. 65 °C
G 1/4"
HT 40
1/2" Außengewinde
1/2"
1/2"
519,3 mm
58,4 mm
460,9 mm
142,5 mm
450,1 mm
140,5 mm
158,1 mm
max. 0,75
