Elektroanschluss
WICHTIGER HINWEIS: Bevor Arbeiten vorgenommen werden, MUSS die Wärmepumpe von der
Stromversorgung getrennt werden.
Befolgen Sie bitte die nachstehenden Anweisungen zur Herstellung der elektrischen Anschlüsse für
die Wärmepumpe.
Entfernen Sie die obere Abdeckung des Schaltkastens mit einem Schraubendreher, um die
Schritt 1:
Anschlussklemmen freizulegen.
Führen Sie das Kabel über die dafür vorgesehene Öffnung in die Wärmepumpe.
Schritt 2:

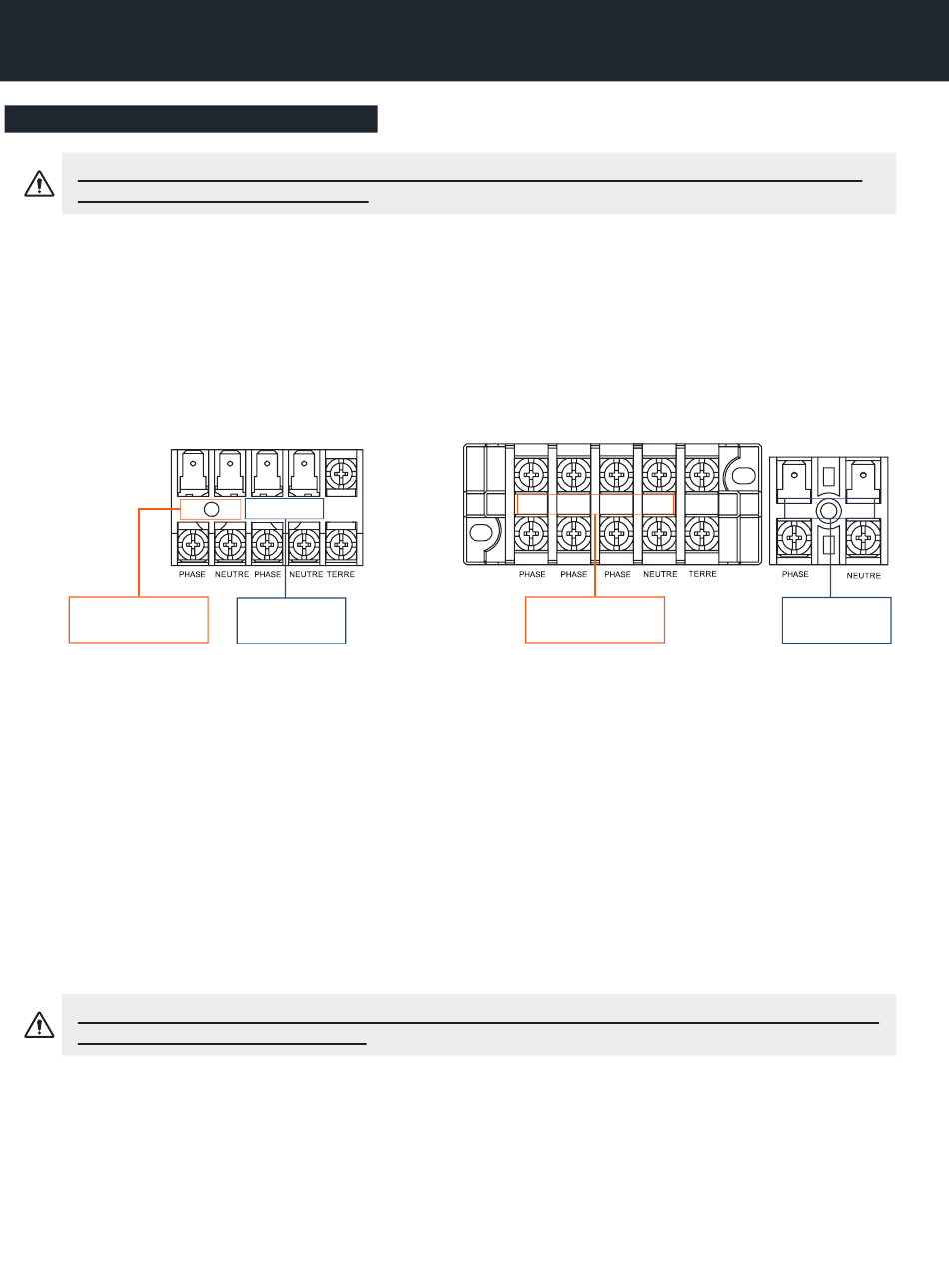

Fixieren Sie das Kabel wie nachstehend abgebildet an der Endklemme.
Schritt 3:
L
N
An Stromversorgung
anschließen
230V / 50Hz
Schritt 4:
Schrauben Sie die Abdeckung der Wärmepumpe sorgfältig wieder an.
Servosteuerung der Umwälzpumpe
Je nach Art der Installation können Sie an die Klemmen P
sodass diese zusammen mit der Wärmepumpe betrieben wird.
WICHTIGER HINWEIS: Für die Servosteuerung einer Pumpe mit einer Leistung über 5 A (1000 W)
ist ein Leistungsrelais erforderlich.
3. Installation
P1
P2
G
An eine Filterpumpe
oder ein Leistungs-
relais anschließen
L3
L1
L2
An Stromversorgung
anschließen Dreiphasig
400V/50Hz
und P
auch eine Umwälzpumpe anschließen,
1
2
17
NG
P1
An eine Filterpumpe
oder ein Leistungs-
relais anschließen
P2
