Installations- und Bedienungsanleitung
Die Einstellung der Modis MOn oder MOf und der Modusparameter kann über folgende Menüsequenz
vorgenommen werden:
DE: Hauptbildschirm – Eingabe für Hauptmenü – Kanal-Einstellungen – Kanal #X – Manuell
On/Of – { Eingabe – #X Manuell On/Of Zeit – Ab – Status On oder Of – Ab – Manuell On/Of
Start oder Stopp}
EN: Main Screen – Enter to Main Menu – Channels settings – Channel #X – Manually On/Of
– { Enter – #X Manually On/Of Time – Down – Status On or Of – Down – Manually On/Of
Start or Stop }

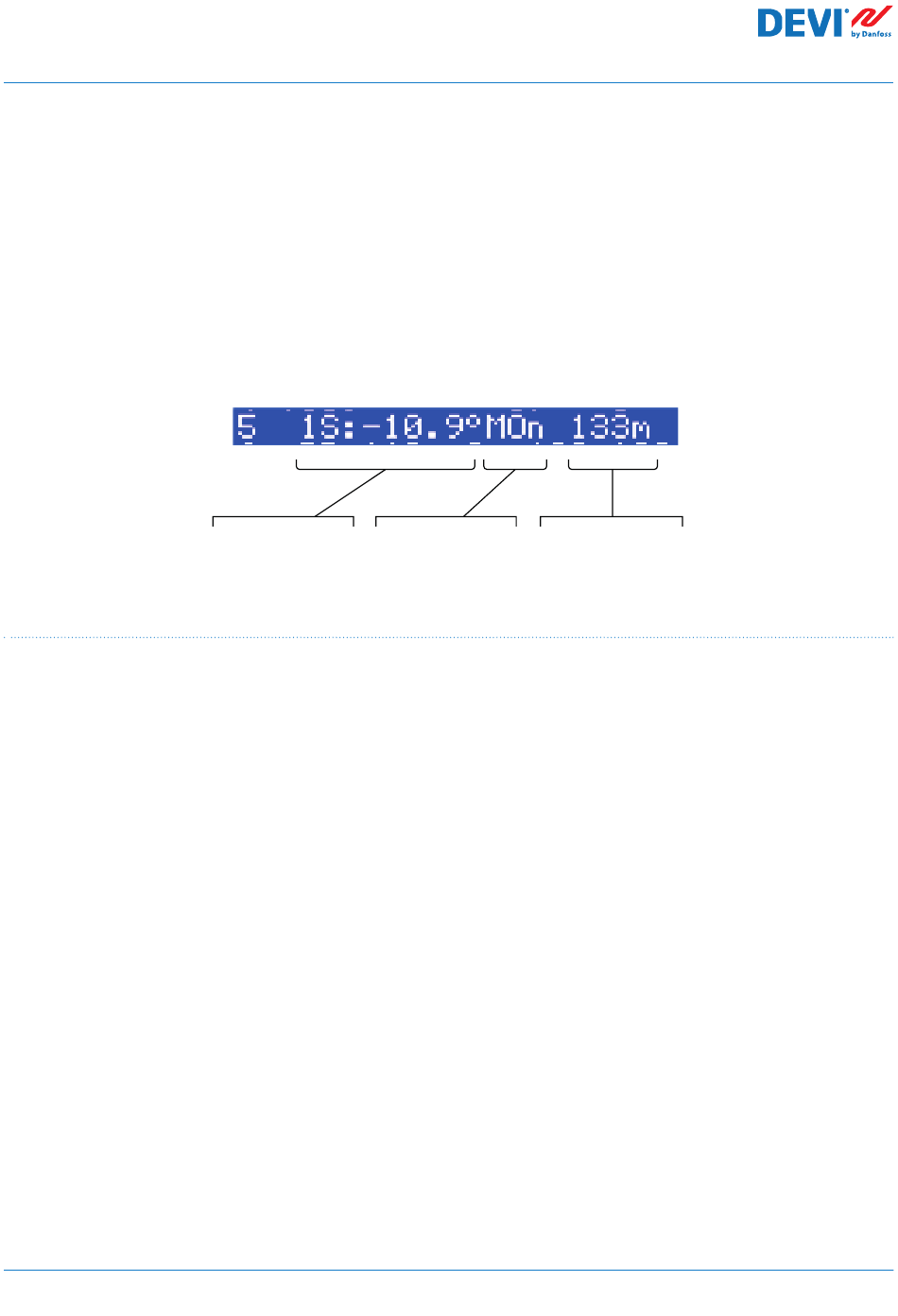

Die nachstehende Abbildung zeigt den Hauptbildschirm mit Daten des Modus MOn für einen Kanal
(hier wurde MOn aus dem Modus 1S heraus gestartet):
4.4.6 Kabel OK? – Sonderkanalfunktion
Mit der Sonderfunktion Kabel OK? kann die ordnungsgemäße Funktion des Heizbandes oder an-
derer elektrischer Betriebsmittel mittels Stromflussregelung überprüft werden. Mit anderen Worten,
der Strom im Heizgerät wird geregelt, wenn die Heizung eingeschaltet wird. Für diese Funktionsan-
zeige wird Kanal Alarm als Ergebnis des Status „Nicht OK" angezeigt (Anzeige – Symbol „!" in der
Zeile Kanal im Hauptbildschirm).
Für die Funktion Kabel OK? muss ein zusätzliches Gerät verwendet werden – zum Beispiel ein
Stromüberwachungsrelais (CMR) oder ein vergleichbares Gerät. Das CMR sollte an die Digitaleingänge
DI1–DI7 angeschlossen werden, die der Kanal-Nummer entsprechen. Die Hauptlogik des CMR ist wie
folgt. Wenn kein Strom durch das Gerät fließt, sind 2 Kontakte/Ausgänge geschlossen. Wenn Strom
durch das Gerät fließt, werden 2 Kontakte/Ausgänge geöffnet. Diese Logik kann auch für den Status des
gegenüberliegenden Kontakts gelten.
Hinweis: Diese Funktion arbeitet nur, wenn der Kanal sich im Status „Heizung On" befindet! Mit anderen
Worten – wenn die Heizung ausgeschaltet ist („Heizung Of"), verbrauchen Bänder oder andere Heizun-
gen keinen Strom und es gibt deshalb keinen Regelungsbedarf.
FEC | Produced by Danfoss ©
Basismodusdaten Heizungsstatus:
DEVIreg™ Multi
Verbleibende
On oder Of Moduszeit (Min.)
