Filtersieb im Eingangsanschluss des Druckreglers
Im Flüssiggas können Fremdkörper, z. B. Schmutz, enthalten sein. Diese werden ab einer
bestimmten Größe von dem Filtersieb im Eingangsanschluss gefiltert. Wird das Flüssiggas
nicht gefiltert, erhöht sich der Verschleiß der Flüssiggasanlage, bis hin zu deren Ausfall. Siehe
FEHLERBEHEBUNG.
OptionManometer
Das Produkt ist mit einem Manometer zur Anzeige des Eingangsdruckes (nicht des
Gasflascheninhalts) ausgestattet. Das Manometer kann zur Dichtheitskontrolle verwendet
werden (siehe „Prüfablauf nach jedem Flaschenwechsel" unter DICHTHEITSKONTROLLE).

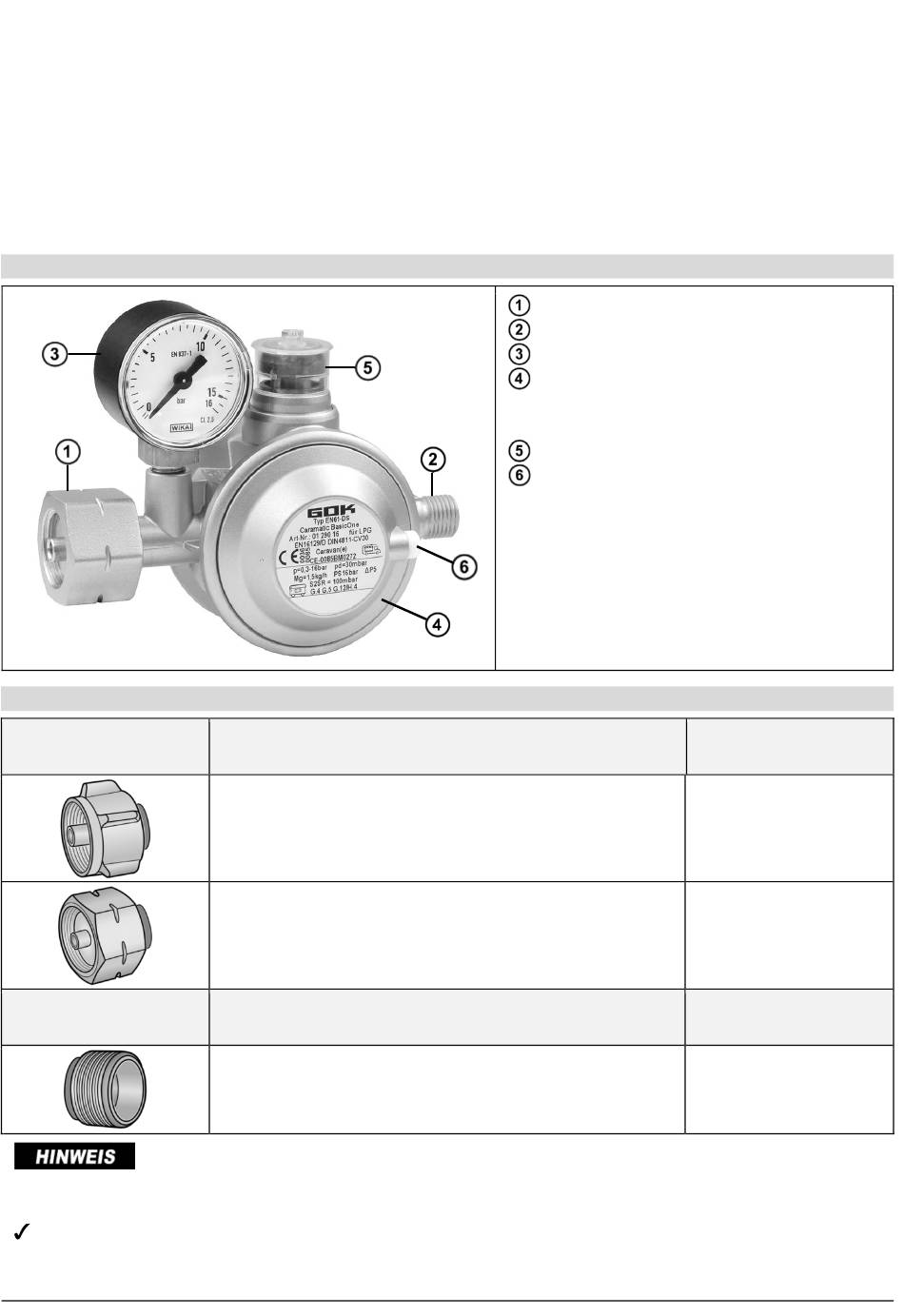

AUFBAU
ANSCHLÜSSE
Eingang wahlweise
Ausgang
Anschlüsse können undicht werden, wenn sie verschmutzt oder beschädigt
sind. Deshalb müssen die Anschlüsse regelmäßig auf Dichtheit geprüft werden.
Gegebenenfalls das Produkt austauschen.
Alle Anschlüsse frei von Verschmutzungen halten, schon geringe Verunreinigungen
können zu Undichtheiten an den Anschlüssen führen.
4 / 8
Handelsname und Abmessung
nach Norm
Kleinflasche (KLF)
• mit Überwurfmutter 5-Flügel
• G.12 = Gewinde W 21,8 x 1/14-LH ÜM
Kombinationsanschluss (Komb.A)
• mit Polyamid Dichtung
• G.5 = Gewinde W 21,8 x 1/14 LH
Handelsname und Abmessung
nach Norm
Kugelnippelanschluss
• H.4 = Gewinde G 1/4-LH-KN
Eingangsanschluss
Ausgangsanschluss
Manometer
Niederdruckregler mit integriertem
Zweistufigen Sicherheitsdruckregler
S2SR (ÜDS)
Sichtanzeige GRÜN / ROT
Entlüftungsstopfen
Montagehinweis
Handfest anziehen!
z. B. mit Mini Tool
Bestell-Nr.
81 100 00
Schlüsselweite
SW 30
Sechskant
Montagehinweis
Drehmomente:
G 1/4 = 5-7 Nm
Artikel-Nr. 01 290 53
