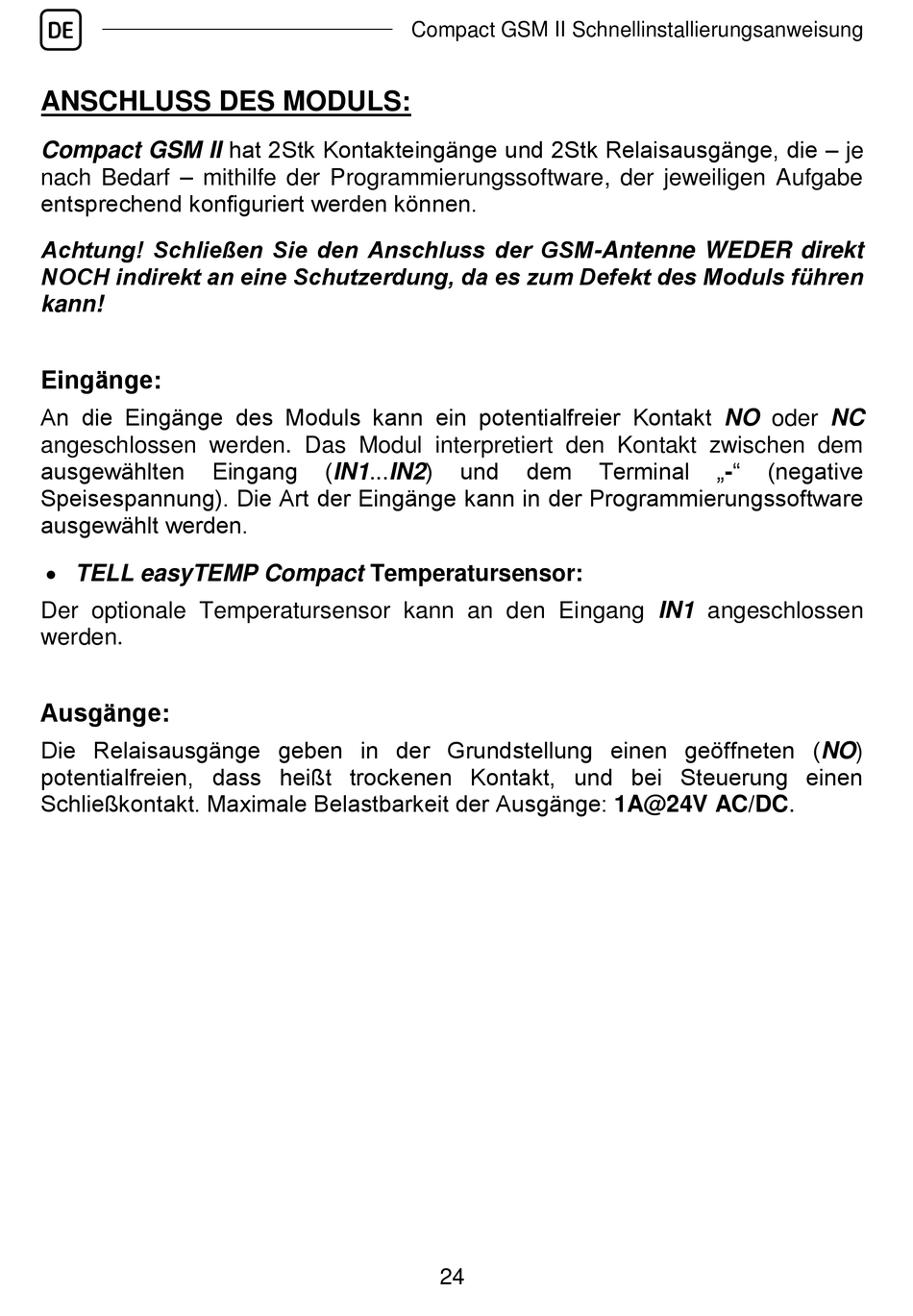

Compact GSM II Schnellinstallierungsanweisung

ANSCHLUSS DES MODULS:

Compact GSM II hat 2Stk Kontakteingänge und 2Stk Relaisausgänge, die – je
nach Bedarf – mithilfe der Programmierungssoftware, der jeweiligen Aufgabe
entsprechend konfiguriert werden können.
Achtung! Schließen Sie den Anschluss der GSM-Antenne WEDER direkt
NOCH indirekt an eine Schutzerdung, da es zum Defekt des Moduls führen
kann!
Eingänge:
An die Eingänge des Moduls kann ein potentialfreier Kontakt NO oder NC
angeschlossen werden. Das Modul interpretiert den Kontakt zwischen dem
ausgewählten Eingang (IN1...IN2) und dem Terminal „-" (negative
Speisespannung). Die Art der Eingänge kann in der Programmierungssoftware
ausgewählt werden.
 TELL easyTEMP Compact Temperatursensor:
Der optionale Temperatursensor kann an den Eingang IN1 angeschlossen
werden.
Ausgänge:
Die Relaisausgänge geben in der Grundstellung einen geöffneten (NO)
potentialfreien, dass heißt trockenen Kontakt, und bei Steuerung einen
Schließkontakt. Maximale Belastbarkeit der Ausgänge: 1A@24V AC/DC.
