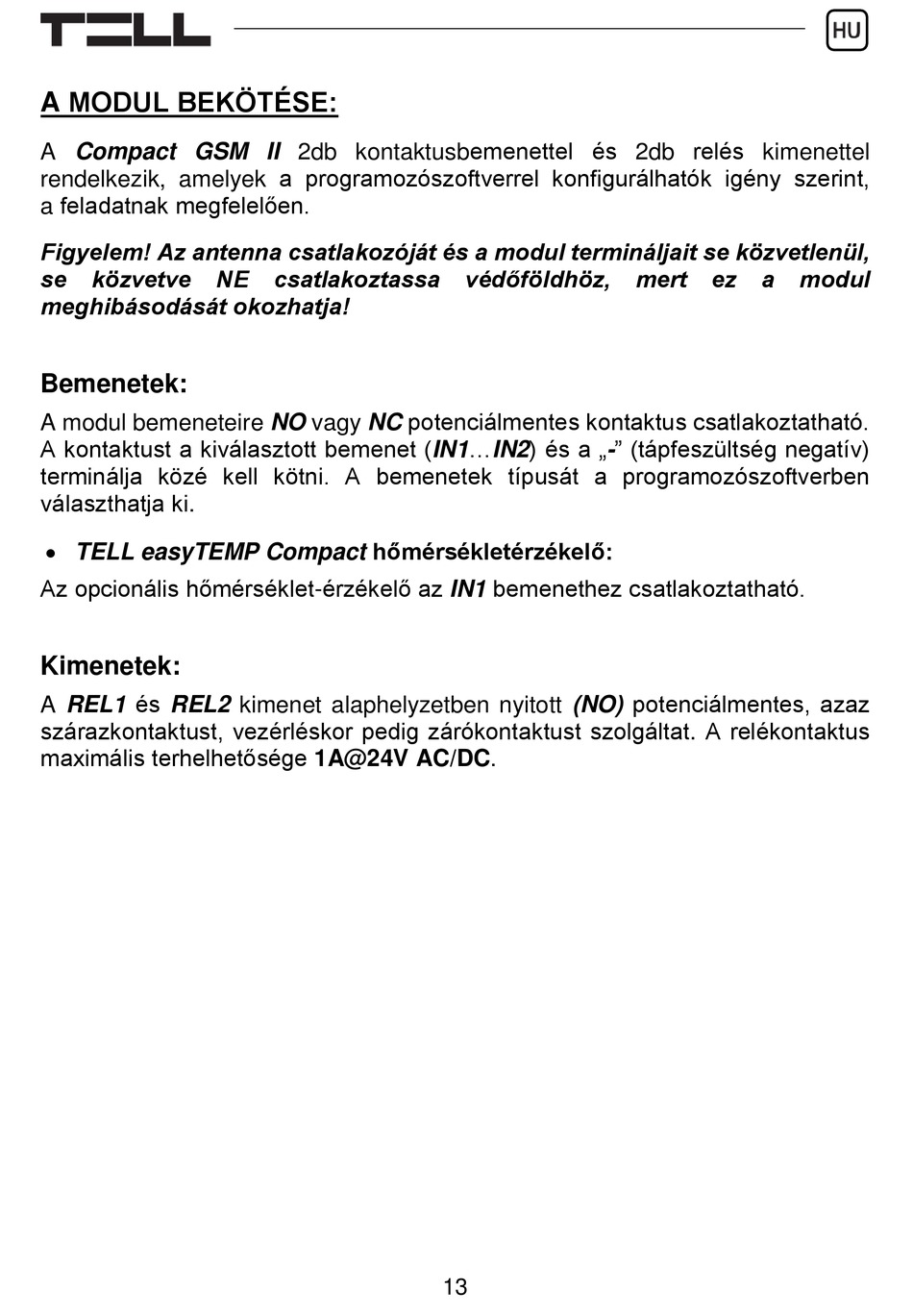

A MODUL BEKÖTÉSE:
A Compact GSM II 2db kontaktusbemenettel és 2db relés kimenettel
rendelkezik, amelyek a programozószoftverrel konfigurálhatók igény szerint,
a feladatnak megfelelően.
Figyelem! Az antenna csatlakozóját és a modul termináljait se közvetlenül,
se közvetve NE csatlakoztassa védőföldhöz, mert ez a modul
meghibásodását okozhatja!
Bemenetek:
A modul bemeneteire NO vagy NC potenciálmentes kontaktus csatlakoztatható.
A kontaktust a kiválasztott bemenet (IN1...IN2) és a „-" (tápfeszültség negatív)
terminálja közé kell kötni. A bemenetek típusát a programozószoftverben
választhatja ki.
 TELL easyTEMP Compact hőmérsékletérzékelő:
Az opcionális hőmérséklet-érzékelő az IN1 bemenethez csatlakoztatható.
Kimenetek:
A REL1 és REL2 kimenet alaphelyzetben nyitott (NO) potenciálmentes, azaz
szárazkontaktust, vezérléskor pedig zárókontaktust szolgáltat. A relékontaktus
maximális terhelhetősége 1A@24V AC/DC.
