Inhaltszusammenfassung für Pilz PNOZ 8

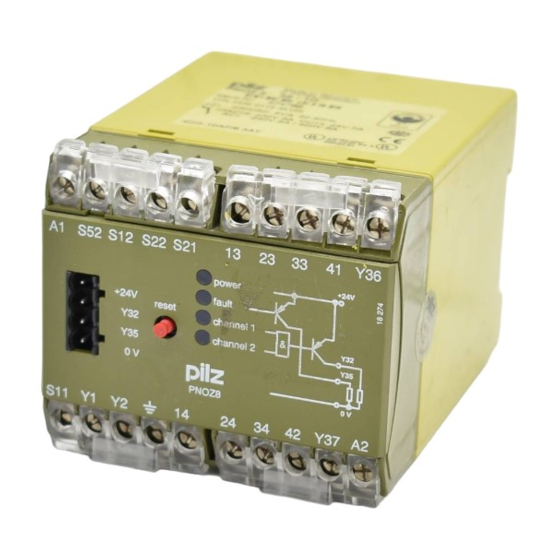

- Seite 1 PNOZ 8 Sicherheitsschaltgeräte Bedienungsanleitung-22152-DE-04...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Varianten: AC Variante: DC Funktionsbeschreibung Betriebsarten Zeitdiagramm Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kenndaten Ergänzende Daten Lebensdauerkurve Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PNOZ 8 22152-DE-04... -
Seite 4: Einführung
PNOZ 8 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ 8. Sie gilt, bis eine neue Dokumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Sicherheit
PNOZ 8 INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ 8 dient dem sicherheitsgerichteten Unterbrechen eines Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113-1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren Als nicht bestimmungsgemäß... -
Seite 6: Qualifikation Des Personals
Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be- dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf- weisen. Bedienungsanleitung PNOZ 8 22152-DE-04... -
Seite 7: Gerätemerkmale
Das Sicherheitsschaltgerät erfüllt folgende Sicherheitsanforderungen: Die Schaltung ist redundant mit Selbstüberwachung aufgebaut. Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Sicherheitseinrichtung richtig öffnen und schließen. Bedienungsanleitung PNOZ 8 22152-DE-04... -
Seite 8: Blockschaltbild/Klemmenbelegung
*Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Variante: DC : 24 V DC; Bestell-Nr. 774760 A1 A2 Feed- back/ Start *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Bedienungsanleitung PNOZ 8 22152-DE-04... -
Seite 9: Funktionsbeschreibung
PNOZ 8 Funktionsbeschreibung Das Sicherheitsschaltgerät PNOZ 8 dient dem sicherheitsgerichteten Unterbrechen eines Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn der Rückführkreis Y1-Y2 und der Startkreis S12-Y1 geschlossen sind. Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt): –... -
Seite 10: Zeitdiagramm
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens IP54. Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm- schiene (35 mm). Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. End- halter oder Endwinkel). Bedienungsanleitung PNOZ 8 22152-DE-04... -
Seite 11: Verdrahtung
Die Klemmen S11 und Y36 sind intern miteinander verbunden und können wahlweise verwendet werden. Wichtig für Querschlusserkennung: Da diese Funktion nicht einfehlersicher ist, wird sie von Pilz während der Endkontrolle ge- prüft. Wenn Gefahr besteht, dass die Leitungslängen überschritten werden, empfehlen wir folgende Prüfung nach der Installation des Geräts: 1. -
Seite 12: Betriebsbereitschaft Herstellen
Zweikanalig Not-Halt ohne Querschlusserkennung Not-Halt mit Querschlusserkennung Schutztür ohne Querschlusserkennung Schutztür mit Querschlusserkennung WICHTIG Bei einkanaliger Beschaltung kann der Sicherheitslevel ihrer Maschine/An- lage niedriger sein als der Sicherheitslevel des Geräts (siehe Sicherheits- technische Kenndaten [ 21]). Bedienungsanleitung PNOZ 8 22152-DE-04... - Seite 13 Bei automatischem Start oder bei manuellem Start mit überbrücktem Startkontakt (Fehlerfall): Das Gerät startet bei Rückstellung der Schutzeinrichtung, z. B. Entriegelung des Not-Halt-Tasters automatisch. Verhindern Sie einen unerwarteten Wie- deranlauf durch externe Schaltungsmaßnahmen. mit Rückführkreisüberwa- Rückführkreis chung ohne Rückführkreisüberwachung Brücke oder Kontakte externer Schütze Bedienungsanleitung PNOZ 8 22152-DE-04...
-
Seite 14: Betrieb
SIL CL 2/PL d mindestens 1x pro Jahr WICHTIG Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma- schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch- geführt werden. Bedienungsanleitung PNOZ 8 22152-DE-04... -
Seite 15: Statusanzeigen
Schutzschalter als interne Sicherung. Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung. Abmessungen in mm 75 (2.95") 90 (3.54") 87 (3.42") Bedienungsanleitung PNOZ 8 22152-DE-04... -
Seite 16: Technische Daten
UB AC – 20 Ohm 20 Ohm Halbleiterausgänge 774760 774764 774768 Anzahl Spannung 24 V 24 V 24 V Strom 50 mA 50 mA 50 mA Externe Versorgungs- spannung 24 V 24 V 24 V Bedienungsanleitung PNOZ 8 22152-DE-04... - Seite 17 24 V 24 V 24 V Max. Strom Gebrauchskategorie Hilfs- kontakte AC15 bei 230 V 230 V 230 V Max. Strom DC13 (6 Schaltspiele/ min) bei 24 V 24 V 24 V Max. Strom Bedienungsanleitung PNOZ 8 22152-DE-04...
- Seite 18 Strom bei gleich- zeitiger Belastung meh- rerer Kontakte Ith pro Kontakt bei UB AC1: 240 V, DC1: 24 V Konv. therm. Strom bei 1 Kontakt – Konv. therm. Strom bei 2 Kontakten – Konv. therm. Strom bei 3 Kontakten – Bedienungsanleitung PNOZ 8 22152-DE-04...
- Seite 19 61000-6-2, EN 61326-3-1 61000-6-2, EN 61326-3-1 61000-6-2, EN 61326-3-1 Schwingungen nach Norm EN 60068-2-6 EN 60068-2-6 EN 60068-2-6 Frequenz 10 - 55 Hz 10 - 55 Hz 10 - 55 Hz Amplitude 0,35 mm 0,35 mm 0,35 mm Bedienungsanleitung PNOZ 8 22152-DE-04...
- Seite 20 87 mm 87 mm 87 mm Breite 90 mm 90 mm 90 mm Tiefe 121 mm 121 mm 121 mm Gewicht 450 g 600 g 600 g Bei Normenangaben ohne Datum gelten die 2017-01 neuesten Ausgabestände. Bedienungsanleitung PNOZ 8 22152-DE-04...
-
Seite 21: Sicherheitstechnische Kenndaten
Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PNOZ 8 22152-DE-04... -
Seite 22: Lebensdauerkurve
Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen. Bestelldaten Produkttyp Merkmale Anschlussart Bestell-Nr. PNOZ 8 24 V DC Schraubklemmen 774 760 PNOZ 8 110 V AC Schraubklemmen 774 764 PNOZ 8 230 V AC Schraubklemmen 774 768 Bedienungsanleitung PNOZ 8 22152-DE-04... -
Seite 23: Eg-Konformitätserklärung
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ 8... -
Seite 24: Rückseite
Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95600621 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
