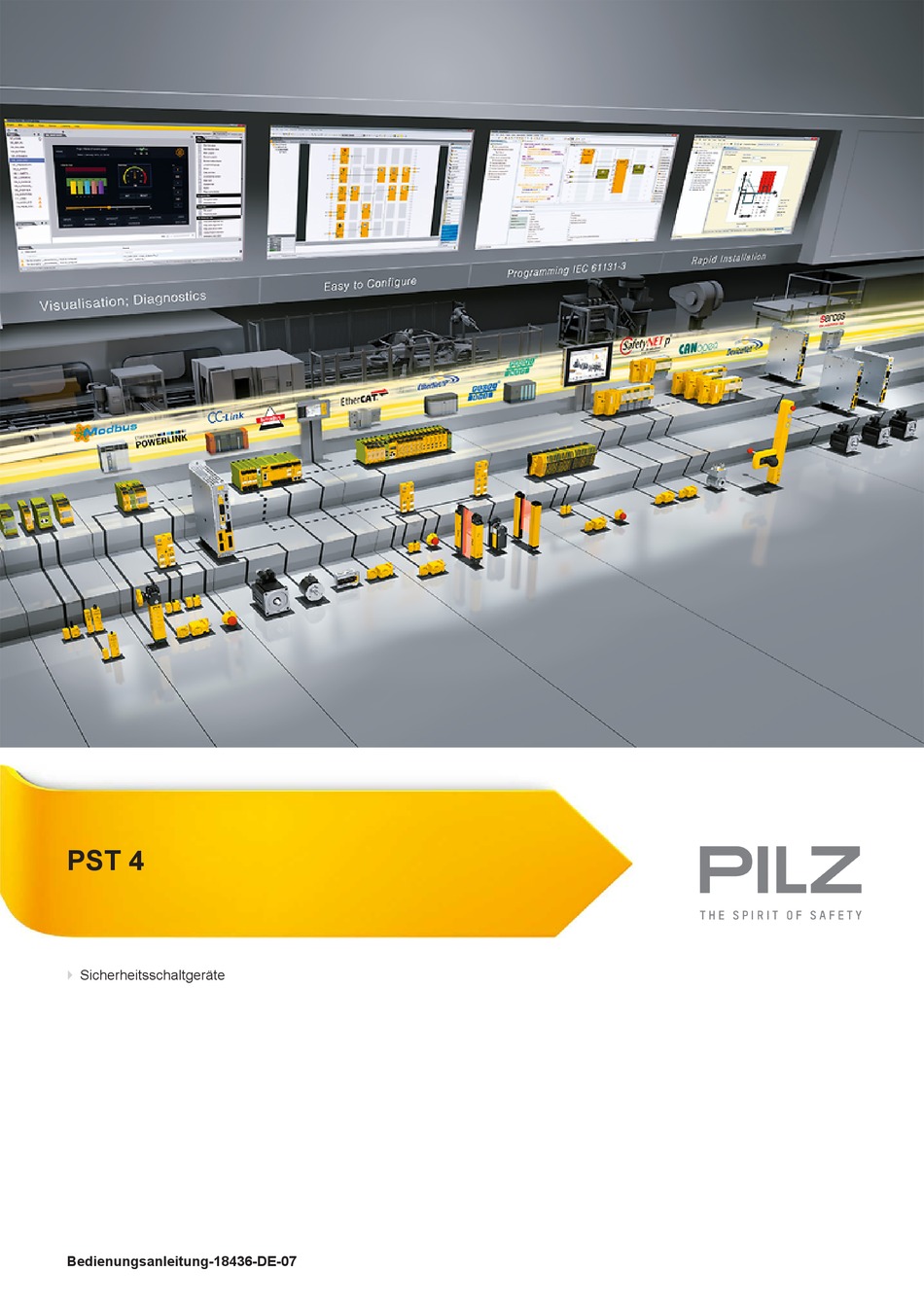

Bedienungsanleitung-18436-DE-07

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Pilz PST 4

  • Seite 1 PST 4 Sicherheitsschaltgeräte Bedienungsanleitung-18436-DE-07...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
  • Seite 3: Inhaltsverzeichnis

    Zeitdiagramm ..........................Montage ..........................Verdrahtung ........................... Betriebsbereitschaft herstellen .................... Betrieb ............................ Statusanzeigen ......................... Fehler – Störungen ........................ Abmessungen in mm ......................Technische Daten ........................Sicherheitstechnische Kenndaten .................... Ergänzende Daten ......................... Lebensdauerkurve ........................Bestelldaten ........................... EG-Konformitätserklärung ....................Bedienungsanleitung PST 4 18436-DE-07...
  • Seite 4: Einführung

    PST 4 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PST 4. Sie gilt, bis eine neue Dokumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.
  • Seite 5: Sicherheit

    PST 4 INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PST 4 dient dem sicherheitsgerichteten Unterbrechen eines Si- cherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1 und EN 60204-1 und darf eingesetzt werden in Anwendungen mit Schutztüren Als nicht bestimmungsgemäß gilt insbesondere jegliche bauliche, technische oder elektrische Veränderung des Produkts,...
  • Seite 6: Qualifikation Des Personals

    Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Klein- spannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Bedienele- mente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V aufweisen. Bedienungsanleitung PST 4 18436-DE-07...
  • Seite 7: Gerätemerkmale

    *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Funktionsbeschreibung Der Schutztürwächter PST 4 dient dem sicherheitsgerichteten Unterbrechen eines Sicher- heitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn der Rückführkreis Y1-Y2 und der Startkreis S33-S34 ge- schlossen sind.
  • Seite 8: Betriebsarten

    Hilfskontakte 71‑72, 81-82, 91-92 und 01-02 geschlossen. – Die LEDs "CH.1 OUT" und "CH.2 OUT" erlöschen. Sind die Eingangskreise bereits umgeschaltet, bevor die Versorgungsspannung angelegt wird, verhindert das PST 4 die Freigabe der Anlage, um ein selbsttätiges Anlaufen gemäß EN 60204 T 7.5 zu vermeiden. Reset-Funktion Die Sicherheits- und Hilfskontakte bleiben in Ruhestellung (Sicherheitskontakte sind geöff-...
  • Seite 9: Zeitdiagramm

    Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens IP54. Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm- schiene (35 mm). Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. Endhal- ter oder Endwinkel). Bedienungsanleitung PST 4 18436-DE-07...
  • Seite 10: Verdrahtung

    Keine kleinen Ströme mit Kontakten schalten, über die zuvor große Ströme geführt wur- den. Bei 24 V DC-Geräten: Das Netzteil muss den Vorschriften für Funktionskleinspannungen mit sicherer elektri- scher Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen. Bedienungsanleitung PST 4 | 10 18436-DE-07...
  • Seite 11: Betriebsbereitschaft Herstellen

    WICHTIG Bei automatischem Start oder bei manuellem Start mit überbrücktem Startkontakt (Fehlerfall): Das Gerät startet bei Rückstellung der Schutzeinrichtung, z. B. Entriegelung des Not-Halt-Tasters automatisch. Verhindern Sie einen unerwarteten Wie- deranlauf durch externe Schaltungsmaßnahmen. Bedienungsanleitung PST 4 | 11 18436-DE-07...
  • Seite 12 Der Rückführkreis muss mindestens 500 ms vor Betätigen des Grenztasters S1 geschlossen sein und darf erst nach Betätigen von Grenztaster S1 ge- öffnet werden. Legende S1/S2: Schutztürschalter S3: Starttaster : betätigtes Element : Tür offen : Tür geschlossen Bedienungsanleitung PST 4 | 12 18436-DE-07...
  • Seite 13: Betrieb

    SIL CL 2/PL d mindestens 1x pro Jahr WICHTIG Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma- schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch- geführt werden. Bedienungsanleitung PST 4 | 13 18436-DE-07...
  • Seite 14: Statusanzeigen

    Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung. CH.1 OUT und CH.2 OUT leuchten nicht: Es ist nur ein Grenztaster geschlossen. Gleichzeitigkeit wurde nicht eingehalten. Abmessungen in mm Bedienungsanleitung PST 4 | 14 18436-DE-07...
  • Seite 15: Technische Daten

    Rückführkreis DC 30 mA Max. Gesamtleitungswiderstand Rlmax Zweikanalig mit Querschlusserkennung bei UB DC 100 Ohm Relaisausgänge Anzahl der Ausgangskontakte Sicherheitskontakte (S) unverzögert Hilfskontakte (Ö) Max. Kurzschlussstrom IK 1 kA Gebrauchskategorie nach Norm EN 60947-4-1 Bedienungsanleitung PST 4 | 15 18436-DE-07...
  • Seite 16 230 V Max. Strom DC13 (6 Schaltspiele/min) bei 24 V Max. Strom Gebrauchskategorie nach UL Spannung 240 V AC G. P. bei Strom Spannung 24 V DC Resistive bei Strom Pilot Duty B300, R300 Bedienungsanleitung PST 4 | 16 18436-DE-07...
  • Seite 17 Not-Halt typ. 30 ms bei Not-Halt max. 50 ms Überbrückung bei Spannungseinbrüchen der Versor- gungsspannung 10 ms Gleichzeitigkeit Kanal 1 und 2 max. Umweltdaten Klimabeanspruchung EN 60068-2-78 Umgebungstemperatur Temperaturbereich -10 - 55 °C Bedienungsanleitung PST 4 | 17 18436-DE-07...
  • Seite 18 0,2 - 2,5 mm², 24 - 14 AWG Anzugsdrehmoment bei Schraubklemmen 0,6 Nm Abisolierlänge bei Schraubklemmen 8 mm Abmessungen Höhe 87 mm Breite 90 mm Tiefe 121 mm Gewicht 530 g Bei Normenangaben ohne Datum gelten die 2020-07 neuesten Ausgabestände. Bedienungsanleitung PST 4 | 18 18436-DE-07...
  • Seite 19: Sicherheitstechnische Kenndaten

    Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PST 4 | 19 18436-DE-07...
  • Seite 20: Lebensdauerkurve

    Schaltspiele erfordert, kann mit dem PFH-Wert (siehe Technische Daten) gerechnet wer- den. Um die Lebensdauer zu erhöhen, an allen Ausgangskontakten für eine ausreichende Fun- kenlöschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu be- achten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen. Bedienungsanleitung PST 4 | 20 18436-DE-07...
  • Seite 21: Bestelldaten

    Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PST 4...
  • Seite 22: Rückseite

    Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
