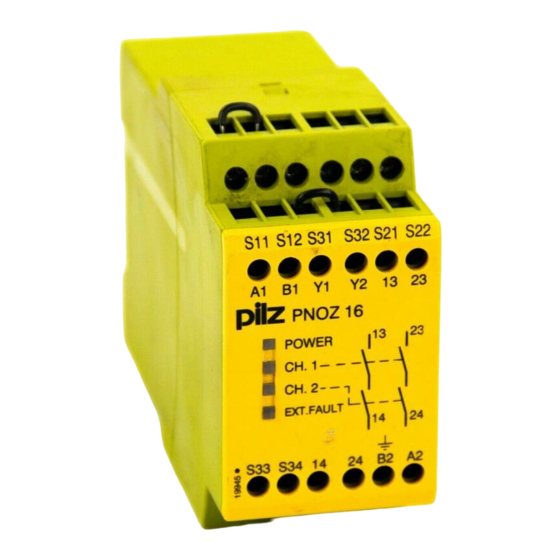

Pilz PNOZ 16 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Pilz Anleitungen
  4. Schaltgeräte
  5. PNOZ 16
  6. Bedienungsanleitung

Pilz PNOZ 16 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PNOZ 16:
Inhaltsverzeichnis

Werbung

Quicklinks

PNOZ 16
}
Sicherheitsschaltgeräte
Bedienungsanleitung-1003517-DE-08

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pilz PNOZ 16

Inhaltszusammenfassung für Pilz PNOZ 16

  • Seite 1 PNOZ 16 Sicherheitsschaltgeräte Bedienungsanleitung-1003517-DE-08...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.

  • Seite 3: Inhaltsverzeichnis

    Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Funktionsbeschreibung Betriebsarten Zeitdiagramm Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Best.-Nr. 774060-774062 Technische Daten Best.-Nr. 774063-774065 Technische Daten Best.-Nr. 774066-774067 Sicherheitstechnische Kenndaten Ergänzende Daten Lebensdauerkurve Bedienungsanleitung PNOZ 16 1003517-DE-08...
  • Seite 4 Inhalt Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PNOZ 16 1003517-DE-08...

  • Seite 5: Einführung

    PNOZ 16 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ 16. Sie gilt, bis eine neue Dokumentati- on erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.

  • Seite 6: Sicherheit

    PNOZ 16 INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ 16 dient dem sicherheitsgerichteten Unterbrechen eines Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113-1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren...

  • Seite 7: Qualifikation Des Personals

    Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be- dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf- weisen. Bedienungsanleitung PNOZ 16 1003517-DE-08...

  • Seite 8: Gerätemerkmale

    Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Sicherheitseinrichtung richtig öffnen und schließen. Blockschaltbild/Klemmenbelegung *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Bedienungsanleitung PNOZ 16 1003517-DE-08...

  • Seite 9: Funktionsbeschreibung

    PNOZ 16 Funktionsbeschreibung Das Sicherheitsschaltgerät PNOZ 16 dient dem sicherheitsgerichteten Unterbrechen eines Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn der Rückführkreis Y1-Y2 und der Startkreis S33-S34 geschlossen sind. Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt): –...

  • Seite 10: Zeitdiagramm

    Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens IP54. Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm- schiene (35 mm). Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. End- halter oder Endwinkel). Bedienungsanleitung PNOZ 16 1003517-DE-08...

  • Seite 11: Verdrahtung

    Beachten Sie die Verdrahtungs- und EMV-Anforderungen der EN 60204-1. Wichtig für Querschlusserkennung: Da diese Funktion nicht einfehlersicher ist, wird sie von Pilz während der Endkontrolle ge- prüft. Wenn Gefahr besteht, dass die Leitungslängen überschritten werden, empfehlen wir folgende Prüfung nach der Installation des Geräts: 1.

  • Seite 12: Betriebsbereitschaft Herstellen

    PNOZ 16 Betriebsbereitschaft herstellen Versorgungsspannung Eingangskreis Einkanalig Zweikanalig Not-Halt ohne Querschlusserkennung Not-Halt mit Querschlusserkennung Schutztür ohne Querschlusserkennung Schutztür mit Querschlusserkennung kurzschlussbildende Schaltmatte, Schaltleiste Bedienungsanleitung PNOZ 16 1003517-DE-08...
  • Seite 13 Bei einkanaliger Beschaltung kann der Sicherheitslevel ihrer Maschine/An- lage niedriger sein als der Sicherheitslevel des Geräts (siehe Sicherheits- technische Kenndaten). WICHTIG Das Gesamtsystem PNOZ 16 und die kurzschlussbildende Schaltmatte oder Schaltleiste muss nach der Produktnorm EN ISO 13856-1 bzw. EN ISO 13856-2 bewertet werden. Startkreis...

  • Seite 14: Betrieb

    Nach Wegfall der Störungsursache und Abschalten der Versorgungs- spannung für ca. 1 Minute ist das Gerät wieder betriebsbereit. Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung. Bedienungsanleitung PNOZ 16 1003517-DE-08...

  • Seite 15: Abmessungen In Mm

    100 % 100 % 100 % Eingänge 774060 774061 774062 Anzahl Spannung an Eingangskreis DC 24 V 24 V 24 V Startkreis DC 24 V 24 V 24 V Rückführkreis DC 24 V 24 V 24 V Bedienungsanleitung PNOZ 16 1003517-DE-08...
  • Seite 16 200 W Gebrauchskategorie nach Norm EN 60947-5-1 EN 60947-5-1 EN 60947-5-1 Gebrauchskategorie Si- cherheitskontakte AC15 bei 230 V 230 V 230 V Max. Strom DC13 (6 Schaltspiele/ min) bei 24 V 24 V 24 V Max. Strom Bedienungsanleitung PNOZ 16 1003517-DE-08...
  • Seite 17 Ith pro Kontakt bei UB AC1: 240 V, DC1: 24 V Konv. therm. Strom bei 1 Kontakt Konv. therm. Strom bei 2 Kontakten Ith pro Kontakt bei UB AC1: 240 V, DC1: 24 V Konv. therm. Strom bei 1 Kontakt Konv. therm. Strom bei 2 Kontakten Bedienungsanleitung PNOZ 16 1003517-DE-08...
  • Seite 18 61000-6-2, EN 61326-3-1 61000-6-2, EN 61326-3-1 61000-6-2, EN 61326-3-1 Schwingungen nach Norm EN 60068-2-6 EN 60068-2-6 EN 60068-2-6 Frequenz 10 - 55 Hz 10 - 55 Hz 10 - 55 Hz Amplitude 0,35 mm 0,35 mm 0,35 mm Bedienungsanleitung PNOZ 16 1003517-DE-08...
  • Seite 19 87 mm 87 mm 87 mm Breite 45 mm 45 mm 45 mm Tiefe 121 mm 121 mm 121 mm Gewicht 335 g 335 g 335 g Bei Normenangaben ohne Datum gelten die 2017-01 neuesten Ausgabestände. Bedienungsanleitung PNOZ 16 1003517-DE-08...

  • Seite 20: Technische Daten Best.-Nr. 774063-774065

    40 Ohm Zweikanalig mit Quer- schlusserkennung bei UB DC 80 Ohm 80 Ohm 80 Ohm Zweikanalig mit Quer- schlusserkennung bei UB AC 80 Ohm 80 Ohm 80 Ohm Max. Schaltmattenwider- stand 80 Ohm 80 Ohm 80 Ohm Bedienungsanleitung PNOZ 16 1003517-DE-08...
  • Seite 21 10 A 10 A Schmelzsicherung trä- Schmelzsicherung gG 10 A 10 A 10 A Sicherungsautomat 24V AC/DC, Charakte- ristik B/C Kontaktmaterial AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au Bedienungsanleitung PNOZ 16 1003517-DE-08...
  • Seite 22 50 ms 50 ms 50 ms nach Netzausfall 100 ms 100 ms 100 ms Überbrückung bei Span- nungseinbrüchen der Ver- sorgungsspannung 20 ms 20 ms 20 ms Gleichzeitigkeit Kanal 1 und 2 max. ∞ ∞ ∞ Bedienungsanleitung PNOZ 16 1003517-DE-08...
  • Seite 23 PPO UL 94 V0 Front ABS UL 94 V0 ABS UL 94 V0 ABS UL 94 V0 Oberseite PPO UL 94 V0 PPO UL 94 V0 PPO UL 94 V0 Anschlussart Schraubklemme Schraubklemme Schraubklemme Befestigungsart fest fest fest Bedienungsanleitung PNOZ 16 1003517-DE-08...
  • Seite 24 87 mm 87 mm 87 mm Breite 45 mm 45 mm 45 mm Tiefe 121 mm 121 mm 121 mm Gewicht 335 g 335 g 335 g Bei Normenangaben ohne Datum gelten die 2017-01 neuesten Ausgabestände. Bedienungsanleitung PNOZ 16 1003517-DE-08...

  • Seite 25: Technische Daten Best.-Nr. 774066-774067

    80 Ohm Zweikanalig mit Querschlusser- kennung bei UB AC 80 Ohm 80 Ohm Max. Schaltmattenwiderstand 80 Ohm 80 Ohm Relaisausgänge 774066 774067 Anzahl der Ausgangskontakte Sicherheitskontakte (S) unver- zögert Max. Kurzschlussstrom IK 1 kA 1 kA Bedienungsanleitung PNOZ 16 1003517-DE-08...
  • Seite 26 AgSnO2 + 0,2 µm Au Konventioneller thermischer 774066 774067 Strom bei gleichzeitiger Belas- tung mehrerer Kontakte Ith pro Kontakt bei UB AC; AC1: 240 V, DC1: 24 V Konv. therm. Strom bei 1 Kon- takt Konv. therm. Strom bei 2 Kon- takten Bedienungsanleitung PNOZ 16 1003517-DE-08...
  • Seite 27 Betauung im Betrieb unzulässig unzulässig EN 60947-5-1, EN 61000-6-2, EN EN 60947-5-1, EN 61000-6-2, EN 61326-3-1 61326-3-1 Schwingungen nach Norm EN 60068-2-6 EN 60068-2-6 Frequenz 10 - 55 Hz 10 - 55 Hz Amplitude 0,35 mm 0,35 mm Bedienungsanleitung PNOZ 16 1003517-DE-08...
  • Seite 28 Anzugsdrehmoment bei Schraub- klemmen 0,6 Nm 0,6 Nm Abmessungen Höhe 87 mm 87 mm Breite 45 mm 45 mm Tiefe 121 mm 121 mm Gewicht 335 g 335 g Bei Normenangaben ohne Datum gelten die 2017-01 neuesten Ausgabestände. Bedienungsanleitung PNOZ 16 1003517-DE-08...

  • Seite 29: Sicherheitstechnische Kenndaten

    Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PNOZ 16 1003517-DE-08...

  • Seite 30: Ergänzende Daten

    Schaltspiele erfordert, kann mit dem PFH-Wert (siehe Technische Daten) gerechnet wer- den. Um die Lebensdauer zu erhöhen, an allen Ausgangskontakten für eine ausreichende Fun- kenlöschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu be- achten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen. Bedienungsanleitung PNOZ 16 1003517-DE-08...

  • Seite 31: Eg-Konformitätserklärung

    Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ 16...

  • Seite 32: Rückseite

    Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95600621 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
