Übersicht Baugruppen - PFT SILOJET III XXL Betriebsanleitung

PFT SILOJET XXL 145, 400 V, 3 Ph, 50 Hz Teil 2 Übersicht – Bedienung
Aufbau SILOJET III XXL
11 Aufbau SILOJET III XXL
11.1 Übersicht Baugruppen
12
11

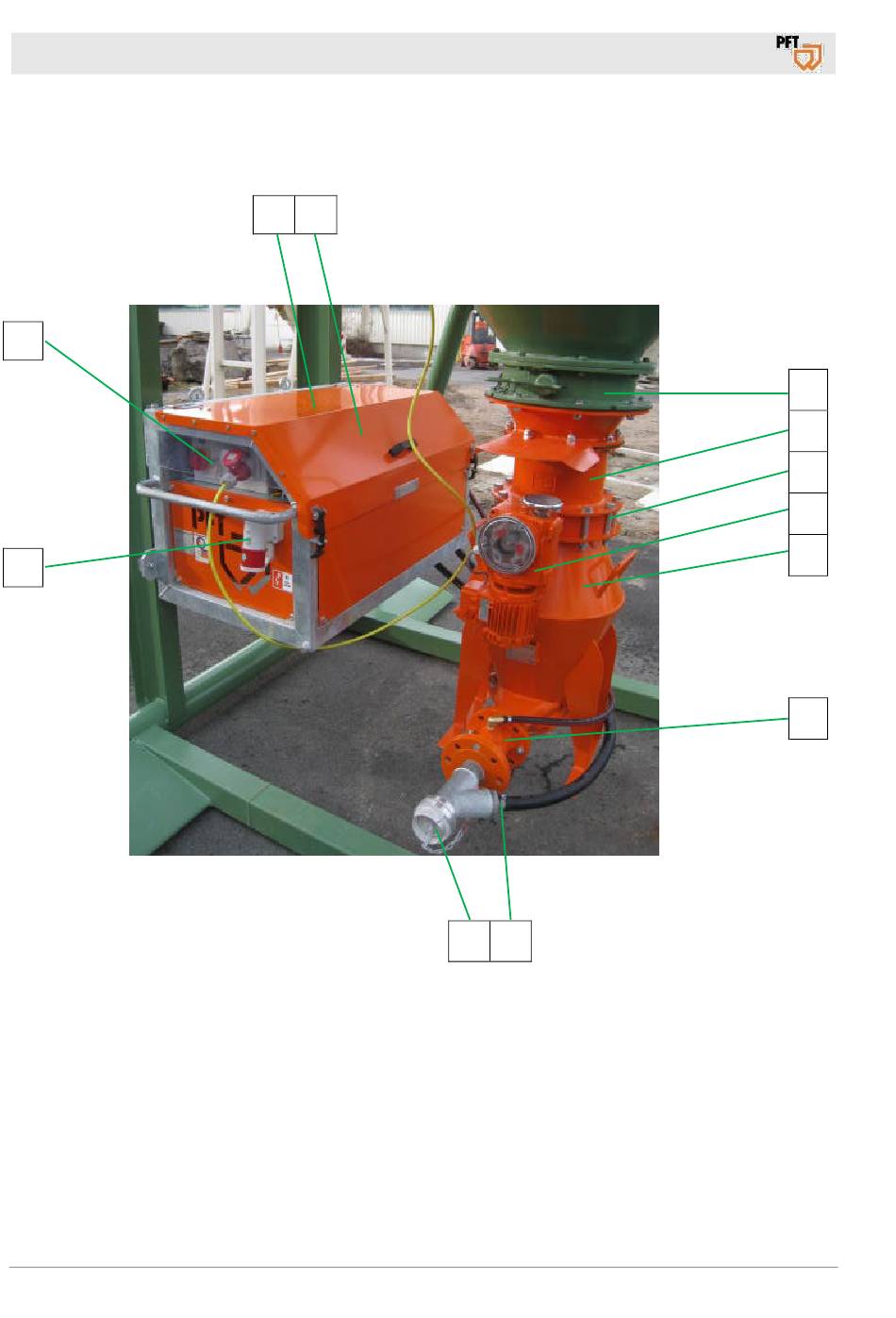

Abb. 2: Übersicht über die Baugruppen
1. Rahmen kpl. SILOJET III XXL
2. Rotationskompressor KDT 3.145 im Rahmen
3. Siloabsperrklappe
4. Zwischenstück
5. Absperrorgan
6. Stellantrieb Typ 6
Seite 12
1 2
7. Fördergefäß
8. Quetschventil
9. Bypass
10. Anschluss Materialschlauch zur Verputzmaschine
11. Hauptstromanschluss 32A
12. Schaltschrank im Rahmen
10 9
3
4
5
6
7
8
